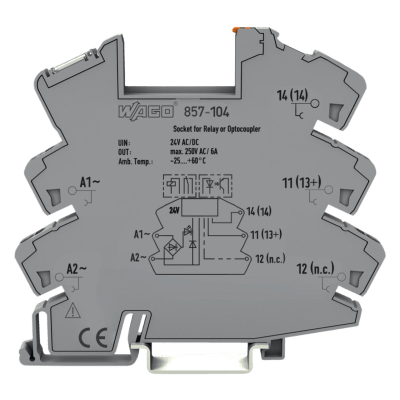

Zócalo de Relé / 24 V AC/DC / 6 A / 250 VAC / Push-in CAGE CLAMP® / Carril DIN-35 / IP20 / LED Amarillo

Zócalo de Relé / 24 V AC/DC / 6 A / 250 VAC / Push-in CAGE CLAMP® / Carril DIN-35 / IP20 / LED Amarillo

Marca: WAGO
Modelo: 857-104
Agotado
$ 563.00 - $ 563.00
$ 563.00
$ 563.00 - $ 563.00
$ 563.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 857-104



WAGO Modelo: 857-104

El zócalo de relé WAGO 857-104 está diseñado para alojar relés de elemento con un ancho de montaje de 5 mm, ofreciendo una solución compacta y modular para aplicaciones de automatización industrial. Incorpora tecnología de conexión Push-in CAGE CLAMP®, que permite una instalación rápida y sin herramientas para conductores rígidos y flexibles de 0.34 a 2.5 mm² (22–14 AWG). El zócalo cuenta con aislamiento reforzado que garantiza separación galvánica segura entre el circuito de control y el circuito de carga, cumpliendo con la categoría de sobretensión III y grado de ensuciamiento 2 según EN 61010-2-201. Su diseño incluye un indicador LED amarillo para monitoreo visual del estado operativo, y está fabricado en poliamida PA 66 con clasificación de inflamabilidad V0 según UL 94. Compatible con montaje en carril DIN-35 en posición horizontal o vertical, este zócalo opera en un rango de temperatura ambiente de -40 a +70 °C, lo que lo hace adecuado para entornos industriales exigentes con condiciones climáticas adversas.

Características Generales

  • Tipo de Producto: Zócalo de relé
  • Código: 857-104
  • Tensión Nominal de Entrada (Uᵢ): 24 V AC/DC
  • Corriente Límite de Servicio Continuo: 6 A
  • Tensión de Conmutación (máx.): 250 VAC
  • Indicador de Estado: LED amarillo
  • Ancho de Montaje del Relé: 5 mm
  • Tecnología de Conexión: Push-in CAGE CLAMP®
  • Tipo de Montaje: Carril DIN-35
  • Clase de Protección: IP20
  • Material de Aislamiento: Poliamida (PA 66)
  • Clase de Inflamabilidad UL 94: V0
  • GTIN: 4055143093729
Desempeño Eléctrico
  • Tensión Nominal de Entrada: 24 V AC/DC
  • Corriente Límite Servicio Continuo: 6 A
  • Tensión de Conmutación (máx.): 250 VAC
  • Tensión Asignada: 300 V
  • Tensión de Choque Asignada: 4 kV
  • Tipo de Circuito: Circuitos de red principal
  • Categoría de Sobretensión: III
  • Grado de Ensuciamiento: 2
  • Rigidez Dieléctrica Control/Carga (CA, 1 min): 3.51 kVrms
  • Rigidez Dieléctrica Contacto Abierto (CA, 1 min): 1 kVrms

*Los datos técnicos dependen del relé o relé de estado sólido utilizado. Consulte la curva de intensidad de corriente admisible.

Seguridad y Aislamiento
  • Tipo de Aislamiento (Control/Carga): Aislamiento reforzado (separación galvánica segura)
  • Tipo de Aislamiento (Dispositivos Contiguos): Aislamiento reforzado (separación galvánica segura)
  • Clase de Protección: IP20
  • Material de Aislamiento: Poliamida (PA 66)
  • Grupo de Materiales: I
  • Clase de Inflamabilidad UL 94: V0
  • Carga de Fuego: 0.438 MJ
  • Normas/Especificaciones: EN 61010-2-201, UR
  • Homologaciones: cURus (UL 508), EAC (TP TC 004/2011)
Conexión y Mecánicos
  • Tecnología de Conexión: Push-in CAGE CLAMP®
  • Conductor Rígido: 0.34 … 2.5 mm² / 22 … 14 AWG
  • Conductor Flexible: 0.34 … 2.5 mm² / 22 … 14 AWG
  • Conductor Flexible con Puntera Aislada: 0.34 … 1.5 mm² / 22 … 16 AWG
  • Longitud de Pelado: 9 … 10 mm / 0.35 … 0.39 in
  • Anchura: 6 mm / 0.236 in
  • Altura: 94 mm / 3.701 in
  • Profundidad desde Borde Superior Carril DIN: 81 mm / 3.189 in
  • Tipo de Montaje: Carril DIN-35
  • Posición de Montaje: Horizontal (de pie/tumbado); Vertical
Requisitos Medioambientales
  • Temperatura de Aire Circundante (Operación a Uɴ): -40 … +70 °C
  • Temperatura de Aire Circundante (Almacenamiento): -40 … +70 °C
  • Temperatura de de Procesamiento: -25 … +50 °C
  • Rango Temperatura de Cable Alimentación (EN 61010-2-201): ≥(Tᴀɪʀᴇ ᴄɪʀᴄᴜɴᴅᴀɴᴛᴇ + 30 K)
  • Humedad Relativa: 5 … 85 % (sin condensación)
  • Altitud de Operación (máx.): 2000 m
Datos Comerciales
  • PU (SPU): 25 (1) UDS
  • Tipo de Embalaje: Box
  • GTIN: 4055143093729
  • Número Arancel Aduanero: 85366990990
  • UNSPSC: 39122333
  • ETIM 10.0: EC001456
  • eCl@ss 10.0: 27-37-16-03
  • ECCN: NO US CLASSIFICATION
