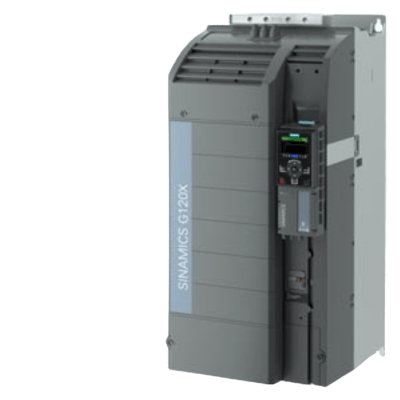

Variador de Frecuencia SINAMICS G120X / 110 kW (150 hp) / 400-480V / PROFINET & EtherNet/IP / Control Vector Sensorless / IP20 / FSF Frame

Variador de Frecuencia SINAMICS G120X / 110 kW (150 hp) / 400-480V / PROFINET & EtherNet/IP / Control Vector Sensorless / IP20 / FSF Frame

Marca: SIEMENS
Modelo: 6SL3220-3YE46-0UF0
Agotado
$ 227,772.00 - $ 227,772.00
$ 227,772.00
$ 227,772.00 - $ 227,772.00
$ 227,772.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6SL3220-3YE46-0UF0

Siemens modelo: 6SL3220-3YE46-0UF0

El SINAMICS G120X es un variador de frecuencia de alto rendimiento diseñado para aplicaciones industriales exigentes. Este convertidor trifásico ofrece una potencia nominal de 110 kW (150 hp) con capacidad de sobrecarga de 110% durante 60 segundos en modo LO y 150% durante 60 segundos en modo HO. Cuenta con control vectorial sensorless y múltiples modos de operación V/f, incluyendo control lineal, cuadrático y con control de corriente de flujo (FCC). La unidad está equipada con comunicación PROFINET y EtherNet/IP integrada, proporcionando conectividad avanzada para sistemas de automatización industrial. Con grado de protección IP20 y construcción robusta en marco FSF, este variador está certificado para cumplir con los estándares UL, cUL, CE, EAC y otros requisitos internacionales.

Características Generales

  • Artículo No.: 6SL3220-3YE46-0UF0
  • Serie: SINAMICS G120X
  • Tipo: Variador de Frecuencia
  • Frame Size: FSF
  • Grado de Protección: IP20 / UL open type
  • Enfriamiento: Ventilador integrado
  • Comunicación: PROFINET, EtherNet/IP
  • Funciones de Seguridad: Safe Torque Off (via S7-1500F)
Especificaciones Eléctricas
  • Entrada: 3 AC, 380-480V ±10% -20%
  • Frecuencia Línea: 47-63 Hz
  • Corriente Nominal (LO): 198A @400V / 174A @480V
  • Corriente Nominal (HO): 189A @400V / 166A @480V
  • Salida: 3 AC, 0-200Hz (Vector) / 0-550Hz (V/f)
  • Potencia (LO): 110 kW / 150 hp
  • Potencia (HO): 90 kW / 125 hp
  • Corriente Máx. Salida: 277A
  • Frecuencia Pulso: 2 kHz
  • Factor Potencia λ: 0.90-0.95
  • Factor Desplazamiento cos φ: 0.99
  • Eficiencia η: 0.98
  • Pérdidas Típicas: 2.410 kW
Entradas/Salidas
  • Digital Inputs: 6 estándar + 1 fail-safe
  • Nivel 0→1: 11V / 1→0: 5V
  • Corriente Inrush: 15 mA
  • Digital Outputs: 2 relé (30V DC, 5A)
  • Analog Inputs: 2 diferenciales (10-bit)
  • Analog Output: 1 no aislado
  • Sensor Temperatura: PTC/KTY/Thermo-Click
  • Precisión Temp.: ±5°C
Técnicas Control
  • V/f Lineal/Cuadrático: Sí
  • V/f con FCC: Sí
  • V/f ECO: Sí
  • Control Vector Sensorless: Sí
  • Control Vector con Sensor: No
  • Control Par sin Encoder: No
  • Control Par con Encoder: No
Ambiente y Mecánica
  • Altitud Instalación: 1000 m (3280.84 ft)
  • Temp. Operación: -20°C a 45°C (-4°F a 113°F)
  • Temp. Almacenamiento: -25°C a 55°C (-13°F a 131°F)
  • Temp. Transporte: -40°C a 70°C (-40°F a 158°F)
  • Humedad Relativa: 95% @40°C (sin condensación)
  • Requerimiento Aire: 0.153 m³/s (5.403 ft³/s)
  • Nivel Sonoro (1m): 72 dB
  • Recubrimiento PCB: Class 3C2 IEC 60721-3-3
Conexiones
  • Cable Señal: 0.15-1.50 mm² (AWG 24-16)
  • Lado Línea: M10, 35-2x120 mm² (AWG 1-2x4/0)
  • Lado Motor: M10, 35-2x120 mm² (AWG 1-2x4/0)
  • Conexión PE: M10
  • Cable Motor Blindado: 300 m (984.25 ft)
  • Cable Motor No Blindado: 450 m (1476.38 ft)
Datos Físicos
  • Ancho: 305 mm (12.01 in)
  • Alto: 709 mm (27.91 in)
  • Profundidad: 369 mm (14.53 in)
  • Peso Neto: 67 kg (147.71 lb)
  • Eficiencia Clase: IE2
  • Comparación Ref.: 40.7%
Panel Operador IOP-2
  • Pantalla: LCD color 320x240 px
  • Protección: IP55 / UL type 12
  • Ancho: 70 mm (2.76 in)
  • Alto: 106.85 mm (4.21 in)
  • Profundidad: 19.65 mm (0.77 in)
  • Peso: 0.134 kg (0.30 lb)
  • Temp. Operación: 0-50°C (32-122°F)
  • Humedad: 95% @25°C
Normativas
  • Certificaciones: UL, cUL, CE, C-Tick (RCM), EAC, KCC, SEMI F47, REACH
  • Directiva EMC: 2004/108/EC
  • Directiva Baja Tensión: 2006/95/EC
  • Pérdidas según: IEC61800-9-2
Notas Técnicas
  • Sobrecarga LO: 110% por 60s en ciclo 300s
  • Sobrecarga HO: 150% por 60s en ciclo 600s
  • Clase Filtro: Sin filtrar
  • Categoría EMC: Sin accesorios
  • Valores Calculados: Pueden diferir de placa
