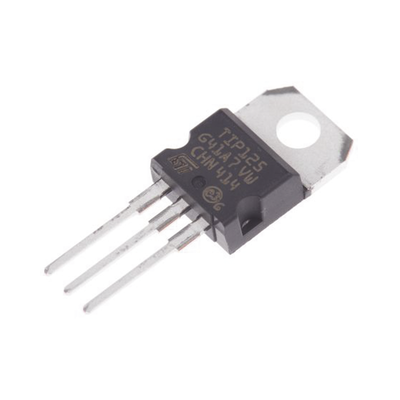

TRANSISTOR PNP DARLINGTON 5A 60Vcc 65W TO220

TRANSISTOR PNP DARLINGTON 5A 60Vcc 65W TO220

Marca: SYSCOM
Modelo: TIP125
Agotado
$ 38.00 - $ 38.00
$ 38.00
$ 38.00 - $ 38.00
$ 38.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: TIP125

Características Principales

  • Tipo: Transistor PNP Darlington
  • Corriente máxima: 5A
  • Tensión máxima: 60Vcc
  • Potencia: 65W
  • Encapsulado: TO-220
  • Construcción: Monolítica con resistencias integradas base-emisor

Especificaciones Máximas

  • VCEO: 60Vdc (mínimo)
  • VCB: 60Vdc (mínimo)
  • VEB: 5.0Vdc
  • IC continuo: 5.0Adc
  • IC pico: 8.0Adc
  • IB: 120mAdc
  • Potencia disipación (TC=25°C): 65W
  • Derating: 0.52W/°C
Características Eléctricas
  • hFE: 1000 (mínimo)
  • VCE(sat): 2.0V (máx) @ 3.0Adc
  • VCE(sat): 4.0V (máx) @ 5.0Adc
  • VBE(on): 2.5Vdc (máx)
  • f = 1.0MHz: hfe 4.0 (mín)
Características Térmicas
  • RθJC: 1.92°C/W
  • RθJA: 62.5°C/W
  • TJ operación: -65°C a +150°C
  • Tstg: -65°C a +150°C
Aplicaciones
  • Amplificadores generales
  • Conmutación de baja velocidad
  • Control de potencia
  • Circuitos de conmutación

Características de Conmutación

  • Energía carga inductiva: 50mJ
  • tf: ≤1μs
  • tr: ≤250ns

Identificación

  • Configuración pines:
    • 1: Base
    • 2: Colector
    • 3: Emisor
    • 4: Colector
