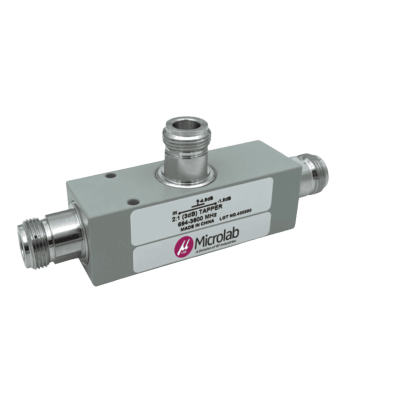

Tapper RF Enterprise+ / 694-3800 MHz / Tipo Hembra / IP65 / 300W / PIM -155 dBc / divisor Ratio 20:1

Tapper RF Enterprise+ / 694-3800 MHz / Tipo Hembra / IP65 / 300W / PIM -155 dBc / divisor Ratio 20:1

Marca: MICROLAB
Modelo: DNEP13738FN
Agotado
$ 1,645.00 - $ 1,645.00
$ 1,645.00
$ 1,645.00 - $ 1,645.00
$ 1,645.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: DNEP13738FN

Microlab modelo: DN-EP-13-738FN

Los tappers de la serie Enterprise+ de Microlab están diseñados específicamente para aplicaciones de comunicaciones inalámbricas comerciales y LTE privado en sistemas DAS empresariales. Estos divisores de potencia RF de alta calidad realizan divisiones desiguales de señales de alta potencia con ratios fijos desde 100:1 hasta 2:1, manteniendo pérdidas por inserción mínimas y excelentes características de reflexión. El diseño patentado garantiza un VSWR de entrada óptimo y planitud de acoplamiento a lo largo de las bandas especificadas, con un rango de frecuencia extendido que cubre desde 694 MHz hasta 3800 MHz. La construcción robusta con clasificación IP65 asegura operación confiable en entornos exigentes, mientras que el bajo nivel de PIM (-155 dBc) garantiza un rendimiento superior en sistemas modernos de comunicaciones.

Características Generales

  • Serie: Enterprise+ para aplicaciones wireless comerciales y LTE privado
  • Ratios de división: 20:1
  • Diseño: Patentado (US Patent #7,026,888)
  • Pérdida por inserción: Mínima
  • Protección ambiental: IP65
  • Conformidad: RoHS compliant
Especificaciones RF
  • Banda de frecuencia: 694-2200 / 2300-3800 MHz
  • Potencia nominal: 300 W promedio
  • Pérdida disipativa: <0.1 dB (línea principal)
  • ROE (Return Loss): < 1.3:1
  • Impedancia: 50 Ω nominal
  • PIM (Intermodulación Pasiva): < -155 dBc (-112 dBm)(2x43dBm)
  • Valor: 13 dB
  • Pérdida principal: 0.4 dB
  • Pérdida rama: 13.2 dB
  • Precisión: ±1.3 dB
Físicas y Ambientales
  • Temperatura de operación: -35°C to +65°C
  • Protección IP: IP65
  • Conectores: Hembra
  • Acabado de carcasa: Pintado
  • Dimensiones: 2.95 x 0.98 x 0.98 in (75 x 25 x 25 mm)
  • Peso nominal: 0.38 lbs (0.17 kg)
Modelos y Especificaciones
  • DN-EP-3-738FN: Ratio 2:1, Valor 3 dB, Pérdida principal 2.2 dB, Pérdida rama 4.8 dB, Precisión ±1.5 dB
  • DN-EP-4.8-738FN: Ratio 3:1, Valor 4.8 dB, Pérdida principal 1.7 dB, Pérdida rama 6.1 dB, Precisión ±1.5 dB
  • DN-EP-6-738FN: Ratio 4:1, Valor 6 dB, Pérdida principal 1.3 dB, Pérdida rama 7 dB, Precisión ±1.3 dB
  • DN-EP-8-738FN: Ratio 6:1, Valor 8 dB, Pérdida principal 0.9 dB, Pérdida rama 8.6 dB, Precisión ±1.3 dB
  • DN-EP-10-738FN: Ratio 10:1, Valor 10 dB, Pérdida principal 0.6 dB, Pérdida rama 10.4 dB, Precisión ±1.3 dB
  • DN-EP-13-738FN: Ratio 20:1, Valor 13 dB, Pérdida principal 0.4 dB, Pérdida rama 13.2 dB, Precisión ±1.3 dB
  • DN-EP-15-738FN: Ratio 30:1, Valor 15 dB, Pérdida principal 0.3 dB, Pérdida rama 15.1 dB, Precisión ±1.3 dB
  • DN-EP-20-738FN: Ratio 100:1, Valor 20 dB, Pérdida principal 0.3 dB, Pérdida rama 20.1 dB, Precisión ±1.3 dB
