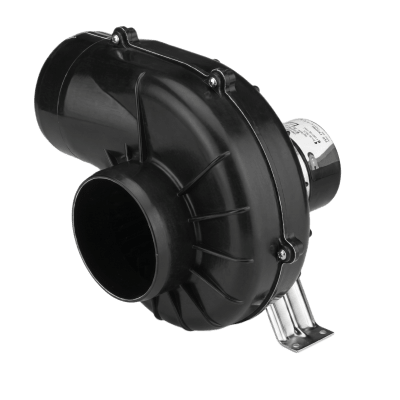

Soplador de Ventilación Marino Flexmount 4" / 250 CFM (7.0 m³/min) / 12Vdc 12.0A / 24Vdc 5.3A / Carcasa de Plástico Reforzado / Soporte Universal Orientable / Conexión de Conducto Deslizante / Protección contra Ignici

• Flujo de aire nominal: 250 CFM (7.0 m³/min) — ambas variantes
• Modelo 35440-0000: 12Vdc, 12.0 Amperios, fusible 15A
• Modelo 35440-0010: 24Vdc, 5.3 Amperios, fusible 7.5A
• Tipo de servicio: Intermitente (evacuación de vapores de combustible)
• Servicio extendido: Posible para circulación de aire general con ciclos más largos
• Vida útil máxima del motor: ~1000 horas
• Eficiencia: Alto volumen de flujo de aire con bajo consumo de corriente

*Nota: Para aplicaciones de ciclo extendido, verificar que la vida útil de 1000 horas sea aceptable para el caso de uso.

• Alimentación — Modelo 35440-0000: 12Vdc, 12.0A
• Alimentación — Modelo 35440-0010: 24Vdc, 5.3A
• Fusible recomendado — 12V: 15A
• Fusible recomendado — 24V: 7.5A
• Peso: 6 lb (2.7 kg) — ambos modelos
• Diámetro de conexión: 4" OD (10.16 cm / 4 in)
• Tipo de conexión de conducto: Slip-On (deslizante)
• Material de carcasa: Plástico reforzado resistente
• Materiales internos: Resistentes a la corrosión
• Temperatura máxima de montaje: No exceder 130°F (54.4°C) para evitar distorsión
• Cableado recomendado hasta 25 ft (7.6 m): Calibre 12 para 12V, calibre 14 para 24V, calibre 16 para 32V
• Tipo de cable: Cobre trenzado (stranded copper wire)

• Soplador Flexmount 4" completo (carcasa, rueda, motor)
• Soporte de montaje universal Flexmount (incluye tornillo y tuerca)
• Kit de motor con tuercas de montaje
• 5 tornillos #8 x 5/8" SS autorroscantes de cabeza plana
• Placa de advertencia "WARNING" (obligatoria por regulación USCG)
• Manual de instrucciones multilingüe

*Nota: El manual indica referencia a imagen de vista explotada en página 3 del documento original.

• Ubicación: Superficie plana de mamparo en la parte más alta del compartimento
• Protección ambiental: Libre de salpicaduras o lavado de cubierta
• Orientación: Soporte rotativo para facilitar la ruta más corta de ducting
• Descarga: Usar accesorio de descarga adecuado para evitar efecto de presión estática por cambio de dirección del viento
• Entrada de conducto: Ruta con el menor número de curvas posible hacia el tercio inferior del compartimento de sentina
• Posición del pickup: Debajo de la parte superior de los largueros del motor, pero no sumergido en agua de sentina
• Aprovechamiento de flujo: Ubicar para aprovechar dirección natural del flujo de aire
• Restricción térmica: No montar cerca de calor extremo (>130°F / 54.4°C)
• Placa de advertencia: Debe montarse adyacente a todos los interruptores de encendido del motor
• Cumplimiento normativo: Title 33, Part 183, Subpart K, USCG Ventilation Regulations

• Código 1 — Montaje de soporte (con tornillo y tuerca): P/N 43899-0000, Qty: 1
• Código 2 — Kit de motor (con tuercas de montaje) 12VDC: P/N 18753-0320, Qty: 1
• Código 3 — Carcasa del soplador (entrada): Sin número de parte listado, Qty: 1
• Código 4 — Rueda del soplador: P/N 35714-0000, Qty: 1
• Código 5 — Carcasa del soplador (cuerpo principal): P/N 35644-0000, Qty: 1
• Código 6 — Tornillo #8 x 5/8" SS autorroscante cabeza plana: Sin número de parte listado, Qty: 5
