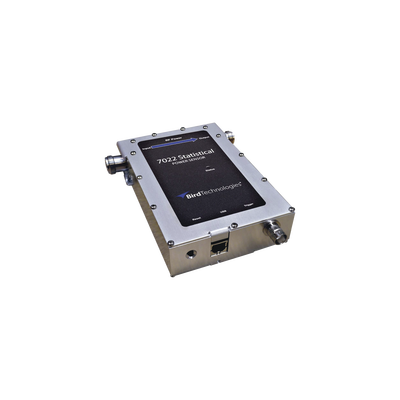

Sensor Estadístico para Medición de Potencia Virtual (VPM) por USB en PC para 350-6000 MHz.

Name: Sensor Estadístico para Medición de Potencia Virtual (VPM) por USB en PC para 350-6000 MHz.
Brand: BIRD TECHNOLOGIES
SKU: 7022
Price: 159603.0 MXN
Availability: OutOfStock

Marca: BIRD TECHNOLOGIES

Modelo: 7022

Agotado

$ 159,603.00 - $ 159,603.00

$ 159,603.00

$ 159,603.00 - $ 159,603.00

$ 159,603.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Sensor para Medición de Potencia Virtual (VPM) por USB en PC para 350-6000 MHz

En las comunicaciones modernas, la señal de potencia promedio, aunque importante, ya no es una variable de control suficiente.
Estas señales de comunicación a menudo requieren más mediciones de diagnóstico.
En el modo estadístico, el sensor de potencia mide el porcentaje de tiempo que la señal existe en una específica relación de pico a promedio.
En el modo de dominio de tiempo, el sensor agrega una variedad de funciones similares a un osciloscopio, a nuestro conjunto estándar de mediciones.
El sensor de potencia estadística se puede utilizar en todos los formatos de comunicación conocidos y es capaz de medir con precisión una amplia gama de mediciones de RF para señales no periódicas como EVDO, UMTS, LTE y HDTV.
Al igual que todos los sensores Bird, su calibración también se puede rastrear según los estándares NIST sin necesidad de calibración de campo.

Aplicaciones

Los WPS Miden: Celular Análogo, Celular Digital, 3G, 4G, Tetra, APCO/P25 Fase 1 y 2, DMR, MOTOTRBO, Tunking, CDMA, TDMA, WCDMA, GSM, Transporte, Militar Táctico, Radar, Aviónica, Marina, LMR, Radiofusión Análoga, Transmisión digital, GSM, GPRS, EDGE, UMTS, HSDPA, Bluetooth, Incendio, GPS, NPSPAC, Megafonía, Seguridad pública, Telemática, Utilidades, WIMAX, WLAN, EVDO, UMTS, LTE y HDTV.

Modo Dominio de Tiempo

Desglose detallado de pulsos únicos o múltiples.
Incluye una amplia gama de parámetros de pulso IEEE.
Los marcadores le permiten al usuario enfocarse en porciones particulares de la señal para su análisis.

Modo Estadístico

Resultados analíticos de la señal de interés usando parámetros CCDF.
Aislar e identificar puntos de corte específicos con el uso de marcadores.

Modo Potencia Promedio

Mediciones de potencia promedio verdadero extremadamente precisas.
Medición de potencia promedio verdadera, Directa y Reflejada.
Todos los cálculos de reflexión relacionados.
Medida de potencia pico.
Medición de ráfagas de potencia de pulso.

Características Generales

Tipo de medición: Potencia Thru-Line (a Través de Línea).
Rango de frecuencia: 350 MHz a 6 GHz
Exactitud de Medición de frecuencia: ± 3MHz con señales CW.
Rango de Medición de Potencia: 0.25 W a 500 W promedio,
Rango dinámico: 33 dB.
Razón de Pico-Promedio: 12 dB, potencia pico absoluta limitada a 1500 W
Impedancia, Nominal: 50 Ohm.
Pérdida por inserción (máx.): 0.05 dB.
Inserción VSWR (máx.): 1.065 de 350-2000 MHz; 1.12 de 2000-6000 MHz
Conectores RF: N Hembra.
Calibración de fábrica: NIST trazable.
Calibración de campo: No requiere.
Registro de datos: Sí, con el software VPM3.
Interfaz: USB 2.0 tipo B (USBTMC).
Fuente de alimentación: Puerto USB.
Frecuencia de muestreo: 44 M muestras/s máx.
Resolución de tiempo: 50nSeg. a 10 Seg.
Precisión de la base de tiempo: 0.01%
Refrescar frecuencia de actualización: 10 veces/seg. (Limitado por la comunicación)
Ancho de banda de video: Ajustable: 20 MHz (ninguno), 5 MHz, 400 kHz, 4.5 kHz.
Puntos por pantalla: 1001
Conector del disparador de entrada: BNC hembra; (1MΩ Impedancia; 3V Alto; 1.2V Bajo)
Temperatura de funcionamiento: -10 a +50ºC (+14 a +122ºF).
Temperatura en almacenaje: -40 a +80ºC (-40 a +17ºF).
Humedad (máx.): 95% máximo (sin condensación).
Altitud (máx.): 15,000 pies (4,500 m).
Dimensiones, Nominal: 150 x 122 x 33 mm (5.9 'x 4.8'x 1.3”).
Peso: 681 gr (1.5 lb).
Vibración y Choque mecánico: IAW MIL-PRF-28800F clase 3.
RoHS

Accesorios Estandar

5A2653-6L Cable USB SeaLatch™
VPM3 Medidor de potencia virtual
920-7022 Manual para Sensor de Potencia Estadística.
920-VPM3 Manual para Medidor de Potencia Virtual
5A2918-11-6 Cable de activación BNC / BNC.
VSWR 1.15 a 99.9
Rho 0.07 a 1.0
