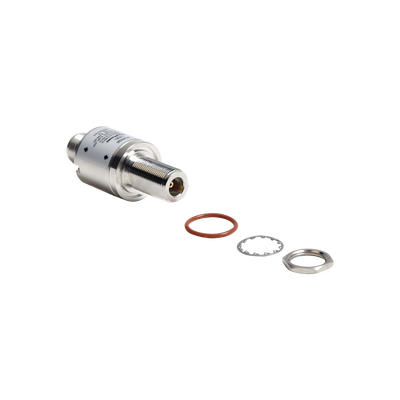

Protector RF Coaxial Con Filtro Pasa Altas Para 1.8 - 3.8 GHz y 4.2 - 6.0 GHz Con Conectores N Hembra

Name: Protector RF Coaxial Con Filtro Pasa Altas Para 1.8 - 3.8 GHz y 4.2 - 6.0 GHz Con Conectores N Hembra
Brand: POLYPHASER
SKU: LSXL
Price: 3412.0 MXN
Availability: OutOfStock

Marca: POLYPHASER

Modelo: LSXL

Agotado

$ 3,412.00 - $ 3,412.00

$ 3,412.00

$ 3,412.00 - $ 3,412.00

$ 3,412.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Principales

Diseño ultra compacto y patentado
Camino RF bloqueado de DC
Máximo rendimiento RF
Ancho de banda ultra amplio
Mínima energía de paso
Capaz de múltiples descargas
Vivienda completamente a prueba de intemperie
Sin tubos de gas que reemplazar
Mantenimiento libre
Garantía de 10 años

Especificaciones Ambientales

Vivienda a prueba de intemperie IP65
Prueba de intrusión de lluvia
Temperatura de almacenamiento y operación: -40ºC a +85ºC
Vibración: 1G @ 5Hz a 100Hz
Humedad: 0 a 100% condensante

Especificaciones Técnicas

Rango de frecuencia: 1800-3800 MHz y 4200-6000 MHz
Conectores: N Hembra
Potencia máxima: 10 Watts
Pérdida por inserción: ≤ 0.2 dB
Pérdida de retorno: >20 dB
Corriente de sobretensión: 20kA, 8x20µS
Energía de paso: <10 nJ

Aplicaciones

Protección de líneas de alimentación RF de alta potencia
Sitios de microondas de baja potencia (2-10 GHz)
Sistemas de comunicación inalámbrica
Infraestructura de telecomunicaciones

Requerimientos de Instalación

Conexión a tierra de baja impedancia (baja R y baja L)
Interconexión con tierra de torre y tierra de alimentación
Uso de correa de cobre de superficie amplia
Radio mínimo de curvatura de 8' (203.2mm) en correas
Cable de tierra de 6AWG si es menor a 12 pulgadas

Opciones de Montaje

Montaje con bracket BFN/BFD (no incluye hardware)
Montaje con terminal N (TLN) o Din (TLD)
Montaje con correa de cobre (CS112-25) con hardware 9100-0413

Recomendaciones de Seguridad

La unidad debe conectarse a un sistema de tierra de baja impedancia
La conexión a tierra debe interconectarse con la torre y tierra de alimentación
Minimizar la inductancia en conexiones a tierra
Evitar curvas bruscas en las correas de cobre
Usar superficie amplia de cobre para mejor drenaje de sobretensión

Accesorios Recomendados

Paneles de entrada de tierra de punto único
Kits de conexión a tierra de blindaje de cable
Kits de montaje en torre
Kits de protección contra intemperie
Cable de conexión a tierra Uni-Kit
