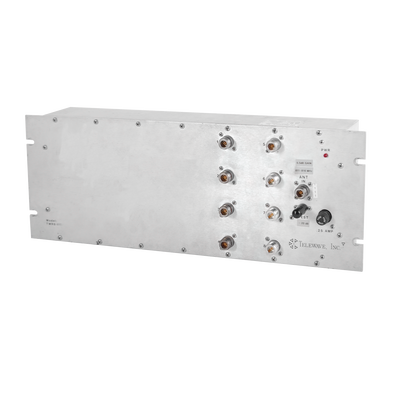

Multiacoplador UHF, 806-960 MHz, 8 puertos, 0-18 dB de Ganancia, 40 MHz, Montaje Rack 19", N Hembras.

Name: Multiacoplador UHF, 806-960 MHz, 8 puertos, 0-18 dB de Ganancia, 40 MHz, Montaje Rack 19", N Hembras.
Brand: TELEWAVE, INC
SKU: TWR8-860
Price: 83358.0 MXN
Availability: OutOfStock

Marca: TELEWAVE, INC

Modelo: TWR8-860

Agotado

$ 83,358.00 - $ 83,358.00

$ 83,358.00

$ 83,358.00 - $ 83,358.00

$ 83,358.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características principales

Multiacoplador UHF para banda 806-960 MHz
8 puertos de salida
Ganancia ajustable 0-12 dB
Ancho de banda 40 MHz
Montaje en rack 19' (7' x 19' x 3')
Conectores N Hembra
Protección contra transientes de 40 kV/μs

Especificaciones eléctricas

Impedancia: 50 ohmios
VSWR típico: 1.3:1
Aislamiento (RX-RX): Mínimo 25 dB / Típico 30 dB
Figura de ruido: 2.5 dB típico
Intermodulación: -130 dB para entrada de -30 dBm
Puerto de muestra: -20 dB
Intercepción de tercer orden: +36 dBm

Especificaciones físicas

Dimensiones: 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
Peso: 5.5 lbs (2.5 kg)
Rango de temperatura: -40°C a +60°C
Conectores: N Hembra

Alimentación eléctrica

AC: 120 VAC (estándar) / 220-240 VAC (opcional)
DC: +11.5 a +15 VDC (conmutación automática) / +12 a +24 VDC (directo al preamplificador)
Corriente: 50 mA

Configuración

Incluye fuente de alimentación
Preamplificador de bajo ruido
Divisor de señal 8 salidas
Red de adaptación de impedancia
Protección contra sobretensiones

Opciones de montaje

Rack 19' estándar (7' de alto)
Opción de montaje compacto 1.75' (1U) con opción -1R
Profundidad: 3' estándar / 5' con opción -1R

Aplicaciones típicas

Distribución de señal de recepción en sistemas de comunicaciones
Reducción de cargas en torres con múltiples receptores
Mantener calidad de señal consistente en múltiples salidas
Sistemas de comunicación pública y seguridad
Instalaciones con espacio limitado en rack

Consideraciones de instalación

Todos los puertos no utilizados deben terminar en 50 ohmios
Requiere ajuste de ganancia según requerimientos del sistema
Verificar compatibilidad con equipos conectados
Mantener espacio adecuado para ventilación
Para frecuencias específicas, deben especificarse al momento del pedido

Nota: La ganancia del panel se mide desde el puerto de entrada a cualquier puerto de salida. La ganancia se ajusta en fábrica según los requerimientos específicos del sistema. Si no se especifica, la ganancia estándar es de 6 dB.
