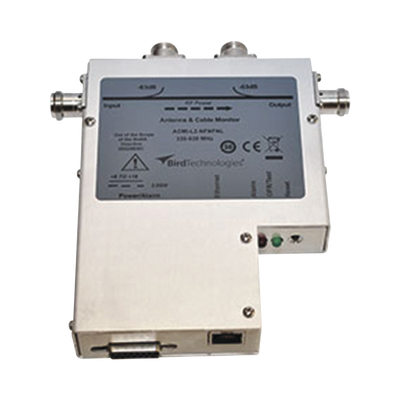

Monitor de Antena y Cable con Alarma, 136-225 MHz, 100 Watt, N Hembra/ N Hembra/ N Hembra, 12 Vcc.

Monitor de Antena y Cable con Alarma, 136-225 MHz, 100 Watt, N Hembra/ N Hembra/ N Hembra, 12 Vcc.

Marca: BIRD TECHNOLOGIES
Modelo: ACMI-L1-NFNFNL
Agotado
$ 55,607.00 - $ 55,607.00
$ 55,607.00
$ 55,607.00 - $ 55,607.00
$ 55,607.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: ACMI-L1-NFNFNL

Descripción

  • El Monitor de Antena y Cable de BIRD es la solución confiable para monitorear sus sistemas de transmisión de RF.
  • Los proveedores de servicios y el usuario final autosuficiente pueden depender de este monitor y alarma para mantener sus sitios críticos en funcionamiento.
  • Diseñado para detectar fallas de antenas y cables que los monitores VSWR internos del transmisor pueden no detectar.
  • Un acoplador integral con alta directividad optimiza la precisión de la medición.
  • Mide pequeños cambios en la VSWR de la antena con altas pérdidas en el alimentador y en la interfaz y proporciona una funcionalidad precisa de medición de potencia de RF en línea.

Características

  • Proporciona múltiples alarmas si ocurre una falla en la antena o el cable.
  • Mide la potencia promedio real de señales con características de pico a promedio altas; funciona con cualquier modulación.
  • Monitorea la potencia de salida del transmisor e incluye alarmas de baja o alta potencia.
  • Acceso remoto con monitoreo y control a través de interfaces seriales y Ethernet.
  • Se incluye como entrada estándar Push-To-Talk (PTT) para evitar la activación de falsas alarmas cuando el transmisor (radio) no está activado.

Aplicaciones

  • 3G
  • Transmisión de baja potencia.
  • CDMA y CDMA 2000
  • Borde
  • GSM
  • Microonda
  • Paginación
  • TDMA
  • TETRA Y TETRAPOL
  • VHF y UHF
  • LMR
  • WLL
Medición
  • Rango de frecuencia: 136 a 225 MHz.
  • Rango de medición ACMI: 2,5 a 100 W.
  • Precisión de potencia: 136 a 225 MHz, ± 10%
  • Pérdida de inserción: 108 a 960 MHz, 0,1 dB
  • VSWR para 108 a 960 MHz: 1.07 (conectores N o 7/16)
  • Directividad reflejada para 108 a 960 MHz: 30 dB
Características VSWR de la Alarma
  • Punto de ajuste de alarma: 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4, 2.5 a 1.
  • Tipo de contacto de relé: Seco, forma C, contactos de relé, común, normalmente abierto, normalmente cerrado.
  • Clasificación de contacto: 100 VDC @ 0.5A
  • Alarma visual: El LED rojo se iluminará para indicar una alarma.
  • Estímulo: Cuando se exceda el punto de ajuste del VSWR, tiempo de respuesta proporcional a la sobrecarga.
  • Restablecer: Entrada remota del interruptor de restablecimiento mecánico local (Restablecer si VCC es de 0 a +0,8 voltios).
  • Presione para hablar: + 5 / + 24 VCC para activar.
Sistema
  • General: Sensor Thruline® para inserción directa en línea de 50 ohm.
  • Potencia máxima de la sección de línea: Depende de la frecuencia y el conector.
  • Productos de intermodulación pasiva: Menor de -130 dBc.
  • Requisitos de alimentación ACMI: ± 9 a 18 VCC o ± 18 a 36 VCC o ± 36 a 72 VCC.
Interfaces
  • Conectores: Hembra N, TNC o BNC.
  • Acoplamiento: -63 dB aprox., Sujeto a cambios en la potencia de escala completa.
  • Conectores RF: N o 7/16 DIN, consulte tabla.
  • Conector de alarma / alimentación: Conector “D” hembra de 15 pines.
  • Puerto serie (ACM): RS-232, 9600 baudios, sin paridad, 8 bits de datos, 1 bit de parada, sin protocolo de enlace.
  • Puerto Ethernet (ACMI): 10/100-BASE-T (detección automática) Versión de Ethernet 2.0 / IEEE 802.3
  • Protocolos: ARP, UDP / IP, DHCP, BOOTP, Auto IP, HTTP y SNMP.
  • LED izquierdo: Ámbar: 10 Mbps. Verde: 100 Mbps.
  • LED derecho: Ámbar: semidúplex. Verde: dúplex completo.
  • Seguridad: Cifrado de 128 bits.
Medio Ambiente
  • Temperatura de funcionamiento: 32 °F a 122 °F (0 °C a 50 °C).
  • Temperatura de almacenamiento: -4 °F a 176 °F (-20 °C a 80 °C).
  • Humedad: De 0 a 95% máxima (sin condensación).
  • Altitud: Hasta 3000 metros sobre el nivel del mar.
Físicas
  • Tamaño (con conectores): 7.6' x 7.2' x 1.06' (192 mm x 183 mm x 27 mm).
  • Peso: Menor de 2 lb (0.9 kg).
