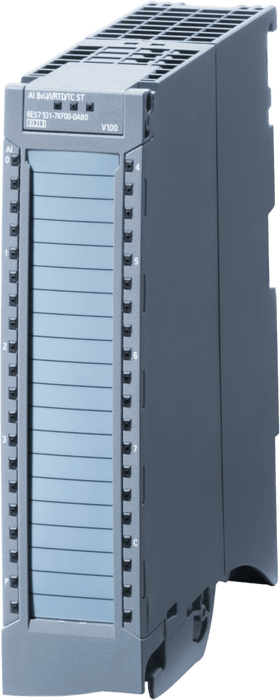

Módulo Entrada Analógica SIMATIC S7-1500 / AI 8xU/I/RTD/TC ST / 16 bit Resolución / 0.3% Precisión / 8 Canales / 4 RTD / Compensación Temperatura / Diagnósticos Avanzados / PROFINET

Módulo Entrada Analógica SIMATIC S7-1500 / AI 8xU/I/RTD/TC ST / 16 bit Resolución / 0.3% Precisión / 8 Canales / 4 RTD / Compensación Temperatura / Diagnósticos Avanzados / PROFINET

Marca: SIEMENS
Modelo: 6ES7531-7KF00-0AB0
Agotado
$ 28,293.00 - $ 28,293.00
$ 28,293.00
$ 28,293.00 - $ 28,293.00
$ 28,293.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6ES7531-7KF00-0AB0

Siemens modelo: 6ES7531-7KF00-0AB0

El módulo de entrada analógica SIMATIC S7-1500 AI 8xU/I/RTD/TC ST es un dispositivo de alta precisión con resolución de 16 bits y exactitud del 0.3% diseñado para aplicaciones industriales exigentes. Cuenta con 8 canales configurables para medición de voltaje, corriente, termocuplas y RTD, con capacidad para hasta 4 canales de medición RTD simultáneos. El módulo incluye funciones avanzadas de diagnóstico, compensación de temperatura interna y externa, y soporte para modo isócrono. Su construcción robusta con separación galvánica y protección contra polaridad inversa lo hace ideal para entornos industriales complejos con requisitos de medición precisos.

Características Generales

  • Tipo de Producto: Módulo Entrada Analógica AI 8xU/I/RTD/TC ST
  • Estado Funcional HW: FS04
  • Versión Firmware: V2.0.0 (Actualizable)
  • Datos I&M: I&M0 to I&M3
  • Modo Isócrono: No
  • Arranque Prioritario: No
  • Rango Medición Escalable: No
  • Valores Medidos Escalables: No
  • Ajuste Rango Medición: No
  • STEP 7 TIA Portal: V12 / V12
  • STEP 7: V5.5 SP3 / -
  • PROFIBUS GSD: V1.0 / V5.1
  • PROFINET GSD: V2.3 / -
  • Oversampling: No
  • MSI: Yes
  • CiR - Reparameterización RUN: Yes
  • Calibración RUN: Yes
Alimentación Eléctrica
  • Tensión Nominal (DC): 24 V
  • Rango Permisible Inferior: 19.2 V
  • Rango Permisible Superior: 28.8 V
  • Protección Polaridad Inversa: Yes
  • Consumo Corriente Máx: 255 mA (con 19.2 V)
  • Alimentación Encoder 24V: Yes
  • Protección Cortocircuito: Yes
  • Corriente Salida Máx: 20 mA (Máx. 47 mA por canal < 10 s)
  • Consumo Backplane Bus: 0.7 W
  • Pérdida Potencia Típica: 2.7 W
Entradas Analógicas
  • Número Entradas: 8
  • Medición Corriente: 8
  • Medición Voltaje: 8
  • Medición RTD: 4
  • Medición Termocuplas: 8
  • Voltaje Entrada Máx (Límite Destrucción): 28.8 V
  • Corriente Entrada Máx (Límite Destrucción): 40 mA
  • Corriente Medición Constante RTD: 150/300/600 Ohm, Pt100, Pt200, Ni100: 1.25 mA; 6000 Ohm, Pt500, Pt1000, Ni1000, LG-Ni1000: 0.625 mA; PTC: 0.472 mA
  • Unidad Temperatura Ajustable: °C/°F/K
Rangos de Entrada
  • Voltajes: 1-5V (100kΩ), ±1V (10MΩ), ±10V (100kΩ), ±2.5V (10MΩ), ±250mV (10MΩ), ±5V (100kΩ), ±50mV (10MΩ), ±500mV (10MΩ), ±80mV (10MΩ)
  • Corrientes: 0-20mA (25Ω), ±20mA (25Ω), 4-20mA (25Ω)
  • Termocuplas: Tipo B, E, J, K, N, R, S, T (10MΩ)
  • RTD: Ni100, Ni1000, LG-Ni1000, Pt100, Pt1000, Pt200, Pt500 (10MΩ)
  • Resistencias: 0-150Ω, 0-300Ω, 0-600Ω, 0-6000Ω, PTC (10MΩ)
Termocuplas y Compensación
  • Compensación Temperatura Parameterizable: Yes
  • Compensación Interna: Yes
  • Compensación Externa via RTD: Yes
  • Compensación 0°C Referencia: Yes (valor fijo ajustable)
  • Canal Referencia Módulo: Yes
  • Longitud Cable Máx: 800 m (U/I), 200 m (R/RTD), 50 m (TC)
Generación Valor Analógico
  • Resolución con Overrange: 16 bit
  • Tiempo Integración Parameterizable: Yes
  • Tiempos Integración: 2.5 / 16.67 / 20 / 100 ms
  • Tiempo Conversión Básico: 9 / 23 / 27 / 107 ms
  • Tiempo Adicional Wire-Break: 9 ms
  • Tiempo Adicional Medición Resistencia: 150-600Ω, Pt100, Pt200, Ni100: 2 ms; 6000Ω, Pt500, Pt1000, Ni1000, LG-Ni1000, PTC: 4 ms
  • Supresión Interferencia f1: 400 / 60 / 50 / 10 Hz
  • Tiempo Calibración Offset: Tiempo conversión canal más lento
  • Suavizado Valores Medidos: None / Low / Medium / High
Conexión Transductores
  • Medición Voltaje: Yes
  • Medición Corriente 2-hilos: Yes (Burden máx. 820Ω)
  • Medición Corriente 4-hilos: Yes
  • Medición Resistencia 2-hilos: Yes (solo PTC)
  • Medición Resistencia 3-hilos: Yes (compensación interna cable)
  • Medición Resistencia 4-hilos: Yes
Precisión y Errores
  • Error Linealidad: ±0.02%
  • Error Temperatura: ±0.005%/K (TC tipo T ±0.02%/K)
  • Crosstalk Entradas: -80 dB
  • Precisión Repetición 25°C: ±0.02%
  • Error Compensación Interna: ±6°C
  • Error Operacional Voltaje: ±0.3%
  • Error Operacional Corriente: ±0.3%
  • Error Operacional Resistencia: ±0.3%
  • Error Operacional RTD: Ptxxx std ±1.5K, climate ±0.5K; Nixxx std ±0.5K, climate ±0.3K
  • Error Operacional TC: Type B ±4.6K, E ±1.5K, J ±1.9K, K ±2.4K, N ±2.9K, R ±2.9K, S ±4.6K, T ±2.4K
  • Error Básico Voltaje 25°C: ±0.1%
  • Error Básico Corriente 25°C: ±0.1%
  • Error Básico Resistencia 25°C: ±0.1%
  • Error Básico RTD 25°C: Ptxxx std ±0.7K, climate ±0.2K; Nixxx std ±0.3K, climate ±0.15K
  • Error Básico TC 25°C: Type B ±1.7K, E ±0.7K, J ±0.8K, K ±1.2K, N ±1.2K, R ±1.9K, S ±1.9K, T ±0.8K
  • Supresión Interferencia Modo Serie: 40 dB min
  • Tensión Modo Común Máx: 10 V
  • Supresión Interferencia Modo Común: 60 dB min
Diagnósticos e Interrupciones
  • Función Diagnóstico: Yes
  • Alarma Diagnóstico: Yes
  • Alarma Límite Valor: Yes (2 límites superiores e inferiores)
  • Monitoreo Tensión Alimentación: Yes
  • Wire-Break: Yes (1-5V, 4-20mA, TC, R, RTD)
  • Overflow/Underflow: Yes
  • LED RUN: Green
  • LED ERROR: Red
  • LED PWR (Alimentación): Green
  • LED Estado Canal: Green
  • LED Diagnóstico Canal: Red
  • LED Diagnóstico Módulo: Red
Separación Potencial y Aislamiento
  • Separación entre Canales: No
  • Separación en Grupos de: 8
  • Separación Backplane Bus: Yes
  • Separación Alimentación Electrónica: Yes
  • Diferencia Potencial Entradas (UCM): 20 V DC
  • Diferencia Potencial Entradas-MANA: 10 V DC
  • Aislamiento Testeado con: 707 V DC (type test)
Condiciones Ambientales
  • Temperatura Operación Horizontal: -25°C a 60°C
  • Temperatura Operación Vertical: -25°C a 40°C
  • Altitud Instalación Máx: 5000 m (restricciones >2000m)
Dimensiones y Peso
  • Ancho: 35 mm
  • Alto: 147 mm
  • Profundidad: 129 mm
  • Peso Aprox: 310 g
Certificaciones y Aprobaciones
  • Siemens EcoTech: Yes
  • AMS 2750: Yes
  • CQI-9: Yes
  • Declaración Ambiental Producto: Yes
  • Potencial Calentamiento Global: 38.6 kg CO2 eq
  • Producción: 14.4 kg CO2 eq
  • Operación: 24.6 kg CO2 eq
  • Fin Ciclo Vida: -0.44 kg CO2 eq
  • Firmware Update Firmado: No
  • Integridad Datos: No
  • China RoHS: Manufacturer Declaration
  • FM Hazardous Locations: Yes
  • CCC-Ex: FM Type Examination Certificate
  • Aplicación Marítima: NK / Nippon Kaiji Kyokai, CCS
Contenido del Paquete
  • Módulo AI 8xU/I/RTD/TC ST
  • Elemento de alimentación (infeed element)
  • Soporte de blindaje (shield bracket)
  • Terminal de blindaje (shield terminal)
  • * Conector frontal (terminales tornillo o push-in) se ordena por separado
