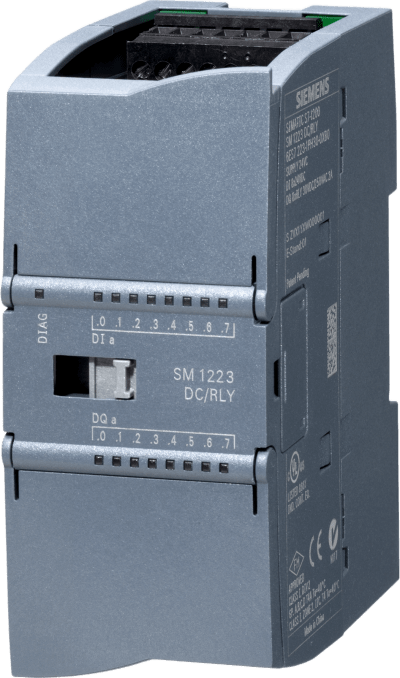

Módulo Digital SM 1223 / 8 Entradas 24V DC / 8 Salidas Relay 2A / Sink-Source / IP20 / Certificaciones Internacionales

Módulo Digital SM 1223 / 8 Entradas 24V DC / 8 Salidas Relay 2A / Sink-Source / IP20 / Certificaciones Internacionales

Marca: SIEMENS
Modelo: 6ES7223-1PH32-0XB0
Agotado
$ 7,330.00 - $ 7,330.00
$ 7,330.00
$ 7,330.00 - $ 7,330.00
$ 7,330.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6ES7223-1PH32-0XB0

Siemens modelo: 6ES7223-1PH32-0XB0

El módulo digital SM 1223 de la serie SIMATIC S7-1200 ofrece 8 entradas digitales de 24V DC con tecnología sink/source y 8 salidas de relé de 2A. Diseñado para aplicaciones industriales exigentes, cuenta con protección IP20 y amplias certificaciones internacionales. Permite configuración flexible de retardos de entrada desde 0.2 ms hasta 12.8 ms en grupos de cuatro. La separación galvánica entre canales y bus de backplane garantiza seguridad operativa hasta 1500V AC. Ideal para automatización de procesos con requerimientos de interfaz digital robusta y confiable.

Características Generales

  • Tipo de Producto: SM 1223, DI 8x24 V DC, DQ 8x relay
  • Entradas Digitales: 8 entradas 24V DC tipo 1 IEC 61131
  • Salidas Digitales: 8 salidas de relé 2A
  • Configuración: Grupos de 2 entradas/salidas
  • Protección: IP20
  • Consumo Backplane: 145 mA a 5V DC
  • Pérdida de Potencia: 5.5 W típico
Especificaciones Eléctricas
  • Tensión Alimentación: 24V DC (20.4-28.8V)
  • Señal 0 Entrada: ≤5V DC a 1 mA
  • Señal 1 Entrada: ≥15V DC a 2.5 mA
  • Corriente Entrada 1: 4 mA típico
  • Tensión Salida DC: 5-30V DC
  • Tensión Salida AC: 5-250V AC
  • Retardo Salida: 10 ms (0-1 y 1-0)
  • Ciclos Relé: 10M mecánicos, 100k a carga nominal
Especificaciones Físicas
  • Ancho: 45 mm
  • Alto: 100 mm
  • Profundidad: 75 mm
  • Peso: 230 g
  • Material: Plástico
  • Conexión: Conector frontal requerido
  • Protección: IP20
Condiciones Ambientales
  • Temperatura Operación: -20°C a 60°C
  • Temperatura Vertical: -20°C a 50°C
  • Temperatura Almacenamiento: -40°C a 70°C
  • Humedad: 95% a 25°C sin condensación
  • Presión Aire: 660-1080 hPa
  • Altura Caída: 0.3 m (5 veces en empaque)
Características Técnicas
  • Retardo Entrada Configurable: 0.2, 0.4, 0.8, 1.6, 3.2, 6.4, 12.8 ms
  • Cableado Entrada: 500 m blindado, 300 m no blindado
  • Cableado Salida: 500 m blindado, 150 m no blindado
  • Capacidad Conmutación: 2A resistivo, 30W DC, 200W AC
  • Corriente Total Salidas: 10A por grupo
  • Separación Galvánica: 1500V AC 1 minuto
  • Diferencia Potencial Permisible: 750V AC 1 minuto
Diagnósticos y Certificaciones
  • Alarma Diagnóstica: Sí
  • LEDs Estado: Entradas y Salidas
  • Certificaciones: CE, CSA, UL, cULus, FM, RCM, KC
  • Aprobación Marina: Sí
  • Declaración Ambiental: EPD disponible
  • Potencial Calentamiento Global: 123 kg CO2 eq
Clasificaciones
  • eClass 14: 27-24-22-04
  • eClass 12: 27-24-22-04
  • eClass 9.1: 27-24-22-04
  • eClass 9: 27-24-22-04
  • eClass 8: 27-24-22-04
  • eClass 7.1: 27-24-22-04
  • eClass 6: 27-24-22-04
  • ETIM 7-10: EC001419

Certificaciones Adicionales

  • Aprobación Marina: NK, RINA, RMRS, KR
  • China RoHS Compliant
  • GB UKCA Certification
  • ATEX para zonas peligrosas
