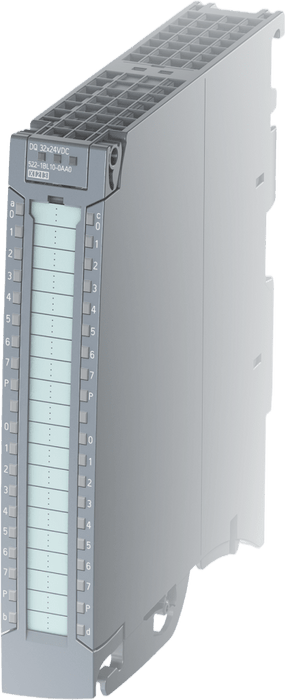

Módulo Digital SIMATIC S7-1500 / DQ32xDC 24V/0.5A BA / 32 Salidas Transistor / Seguridad SIL2 PLd Cat3 / Front Connector Push-in / Hasta 60°C

Módulo Digital SIMATIC S7-1500 / DQ32xDC 24V/0.5A BA / 32 Salidas Transistor / Seguridad SIL2 PLd Cat3 / Front Connector Push-in / Hasta 60°C

Marca: SIEMENS
Modelo: 6ES7522-1BL10-0AA0
Agotado
$ 18,048.00 - $ 18,048.00
$ 18,048.00
$ 18,048.00 - $ 18,048.00
$ 18,048.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6ES7522-1BL10-0AA0

Siemens modelo: 6ES7522-1BL10-0AA0

Módulo digital de salida SIMATIC S7-1500 con 32 canales transistor en grupos de 8, diseñado para aplicaciones industriales exigentes. Opera con voltaje DC de 24V y corriente máxima de 0.5A por canal, con capacidad de 4A por grupo. Incluye funcionalidades de seguridad para shutdown de cargas hasta SIL2 según EN IEC 62061:2021 y Category 3 / PL d según EN ISO 13849-1:2015. Compatible con STEP 7 TIA Portal desde versión V13 y STEP 7 desde V5.5 SP3. Fabricado con tecnología Siemens EcoTech y certificaciones globales para operación en ambientes industriales.

Características Generales

  • Tipo de Producto: DQ 32x24VDC/0.5A BA
  • Estado Funcional HW: desde FS01
  • Versión Firmware: V1.0.0
  • Actualización FW: Sí
  • Datos I&M: I&M0 a I&M3
  • Inicio Prioritario: Sí
  • Modo DQ: Sí
  • Modo MSO: Sí
  • Protección Polaridad Inversa: Sí
Especificaciones Eléctricas
  • Voltaje Nominal: 24 V DC
  • Rango Permisible: 19.2 V - 28.8 V DC
  • Consumo Corriente Máx: 60 mA
  • Consumo Backplane: 1.15 W
  • Pérdida Potencia: 3.8 W typ
  • Salidas Digitales: 32 canales transistor
  • Corriente Sourcing: Sí
  • Tipo IEC 61131: Tipo 0.5
  • Protección Cortocircuito: Sí (1 A typ)
Características de Salida
  • Corriente Señal 1: 0.5 A
  • Corriente Residual Señal 0: 0.5 mA max
  • Voltaje Señal 1: L+ (-0.8 V) min
  • Delay 0→1: 100 µs max
  • Delay 1→0: 500 µs max
  • Carga Resistiva: 0.5 A max
  • Carga Lámpara: 5 W max
  • Rango Resistencia: 48 Ω - 12 kΩ
  • Limite Inductivo: L+ (-53 V)
Corrientes y Frecuencias
  • Corriente por Canal: 0.5 A max
  • Corriente por Grupo: 4 A max
  • Corriente por Módulo: 16 A max
  • Frecuencia Resistiva: 100 Hz max
  • Frecuencia Inductiva: 0.5 Hz max (DC-13)
  • Frecuencia Lámpara: 10 Hz max
  • Cable Blindado: 1000 m max
  • Cable No Blindado: 600 m max
Seguridad y Certificaciones
  • Shutdown Seguridad: SIL2 / PL d / Cat 3
  • Aislamiento Testeado: 707 V DC
  • Tecnología: Siemens EcoTech
  • EPD Ambiental: Sí
  • GWP Total: 43.8 kg CO2 eq
  • Certificaciones: CE, UKCA, UL, FM, ATEX, IECEx
  • Marítimo: ABS, BV, DNV GL, LR, NK, RINA
Ambiente y Dimensiones
  • Temp. Horizontal: -30°C a 60°C
  • Temp. Vertical: -30°C a 40°C
  • Altitud Máxima: 5000 m
  • Ancho: 25 mm
  • Alto: 147 mm
  • Profundo: 129 mm
  • Peso: 280 g
Contenido del Paquete
  • Módulo digital DQ32xDC 24V/0.5A BA
  • Front connector push-in 40 polos
