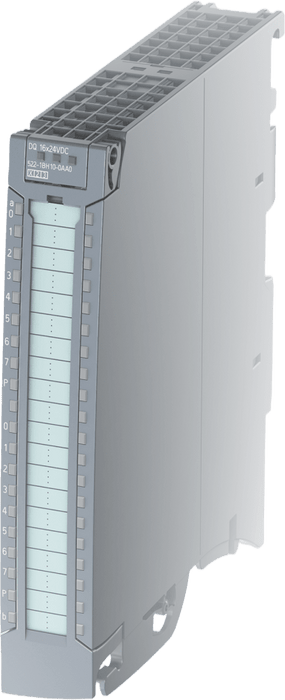

Módulo Digital de Salida / SIMATIC S7-1500 / 16 Salidas DC 24V 0.5A / Grupos de 8 Canales / Seguridad SIL2 PLd Cat.3 / Conector Push-in Incluido

Módulo Digital de Salida / SIMATIC S7-1500 / 16 Salidas DC 24V 0.5A / Grupos de 8 Canales / Seguridad SIL2 PLd Cat.3 / Conector Push-in Incluido

Marca: SIEMENS
Modelo: 6ES7522-1BH10-0AA0
Agotado
$ 9,048.00 - $ 9,048.00
$ 9,048.00
$ 9,048.00 - $ 9,048.00
$ 9,048.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6ES7522-1BH10-0AA0

Siemens modelo: 6ES7522-1BH10-0AA0

Módulo digital de salida para el sistema de automatización SIMATIC S7-1500 con 16 canales de salida transistorizados de 24VDC y 0.5A por canal. Organizado en 2 grupos de 8 canales con capacidad de 4A por grupo, este módulo está diseñado para aplicaciones industriales que requieren seguridad funcional hasta SIL2 según EN IEC 62061:2021 y Categoría 3 / PL d según EN ISO 13849-1:2015. Incluye protección contra cortocircuitos, polaridad inversa y soporta control redundante de cargas. Compatible con STEP 7 TIA Portal desde versión V13 y fabricado bajo el perfil ecológico Siemens EcoTech con declaración ambiental verificada.

Características Generales

  • Designación del Producto: DQ 16x24VDC/0.5A BA
  • Estado Funcional HW: desde FS01
  • Versión Firmware: V1.0.0
  • Actualización FW: Sí
  • Datos I&M: I&M0 a I&M3
  • Arranque Prioritario: Sí
  • Modo Isochronous: No
  • Modo Operación: DQ, MSO
  • Función Ahorro Energía: No
  • PWM: No
  • Oversampling: No
Alimentación y Potencia
  • Tensión Nominal (DC): 24 V
  • Rango Permisible Inferior: 19.2 V
  • Rango Permisible Superior: 28.8 V
  • Protección Polaridad Inversa: Sí (7A por grupo)
  • Consumo Corriente Máx: 30 mA
  • Consumo Backplane Bus: 1.15 W
  • Pérdida Potencia Típica: 2.2 W
Salidas Digitales
  • Tipo: Transistor
  • Número de Salidas: 16
  • Current-sourcing: Sí
  • IEC 61131 Tipo 0.5: Sí
  • Protección Cortocircuito: Sí (1A típico)
  • Limitación Voltaje Inductivo: L+ (-53 V)
  • Control Entrada Digital: Sí
Capacidad de Conmutación
  • Carga Resistiva Máx: 0.5 A
  • Carga Lámpara Máx: 5 W
  • Rango Resistencia Carga: 48 Ω a 12 kΩ
  • Señal '1' Voltaje Mín: L+ (-0.8 V)
  • Señal '1' Corriente Nom: 0.5 A
  • Señal '0' Corriente Resid: 0.5 mA
Tiempos y Frecuencias
  • Retardo '0' a '1' Máx: 100 µs
  • Retardo '1' a '0' Máx: 500 µs
  • Frecuencia Carga Resistiva: 100 Hz
  • Frecuencia Carga Inductiva: 0.5 Hz (DC-13)
  • Frecuencia Carga Lámpara: 10 Hz
Corrientes Totales
  • Corriente por Canal Máx: 0.5 A
  • Corriente por Grupo Máx: 4 A
  • Corriente por Módulo Máx: 8 A
  • Conmutación Paralela: Sí (lógica y redundante)
  • Uprating: No
Conexiones y LED
  • Cable Blindado Máx: 1000 m
  • Cable No Blindado Máx: 600 m
  • LED RUN: Verde
  • LED ERROR: Rojo
  • LED PWR: Verde
  • LED Estado Canal: Verde
Seguridad y Certificaciones
  • Tripping Seguridad: Sí (desde FS02)
  • Nivel Performance (PL): PL d
  • Categoría ISO 13849-1: Cat. 3
  • SIL IEC 62061: SIL 2
  • Aislamiento Testeado: 707 V DC
  • Separación Potencial: Grupos de 8 canales
Ambiente y Dimensiones
  • Temp. Operación Horizontal: -30°C a 60°C
  • Temp. Operación Vertical: -30°C a 40°C
  • Altitud Máx Instalación: 5000 m
  • Ancho: 25 mm
  • Alto: 147 mm
  • Profundidad: 129 mm
  • Peso Aprox: 230 g
Contenido del Paquete
  • Módulo digital de salida 6ES7522-1BH10-0AA0
  • Conector frontal push-in de 40 polos
