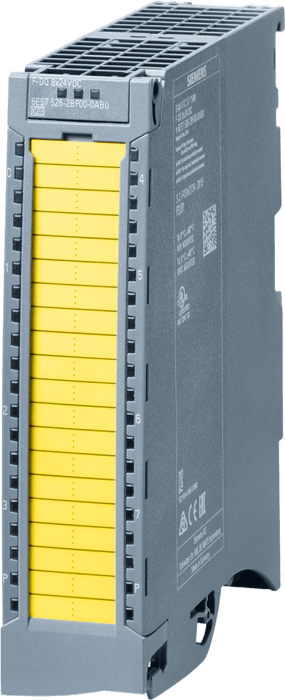

Módulo Digital de Salida Segura F-DQ / 8 Salidas 24V DC 2A / PROFIsafe / SIL3 PLe / 35 mm / STEP 7 TIA Portal / Diagnóstico Completo

Módulo Digital de Salida Segura F-DQ / 8 Salidas 24V DC 2A / PROFIsafe / SIL3 PLe / 35 mm / STEP 7 TIA Portal / Diagnóstico Completo

Marca: SIEMENS
Modelo: 6ES7526-2BF00-0AB0
Agotado
$ 34,590.00 - $ 34,590.00
$ 34,590.00
$ 34,590.00 - $ 34,590.00
$ 34,590.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6ES7526-2BF00-0AB0

Siemens modelo: 6ES7526-2BF00-0AB0

Módulo digital de salida segura F-DQ 8x24VDC/2A PPM para sistemas SIMATIC S7-1500, diseñado para aplicaciones de seguridad funcional hasta SIL3 según IEC 61508 y Performance Level e (PLe) según ISO 13849-1. Este módulo ofrece 8 salidas digitales de 24V DC con capacidad de 2A por canal, con protección contra cortocircuitos y detección de circuito abierto. Compatible con STEP 7 TIA Portal desde versión V13 SP1 con HSP 0086, incluye funciones completas de diagnóstico y monitorización. Ideal para aplicaciones industriales que requieren alta disponibilidad y seguridad funcional certificada.

Características Generales

  • Tipo de producto: F-DQ 8x24VDC/2A PPM
  • Firmware actualizable: Sí
  • Datos I&M: I&M0 a I&M3
  • Engineering: STEP 7 TIA Portal V13 SP1 con HSP 0086
  • Modo operación DQ: Sí
  • Modo operación MSO: No
  • Codificación automática: Sí
  • Elemento codificación electrónica tipo F: Sí
  • Seguridad funcional: SIL3 (IEC 61508) / PLe (ISO 13849-1)
Alimentación y Potencia
  • Tensión nominal (DC): 24 V
  • Rango permitido inferior: 19.2 V
  • Rango permitido superior: 28.8 V
  • Protección contra polaridad inversa: Sí
  • Fuente NEC Class 2 requerida: No
  • Consumo de corriente (valor nominal): 110 mA (sin carga)
  • Consumo de corriente máximo: 130 mA (sin carga)
  • Consumo desde backplane bus: 0.8 W
  • Pérdida de potencia típica: 11 W
Salidas Digitales
  • Número de salidas: 8
  • Current-sinking: Sí
  • Current-sourcing: Sí
  • Protección cortocircuito: Sí
  • Detección circuito abierto: Sí
  • Umbral de respuesta típico: 8 mA
  • Protección sobrecarga: Sí
  • Umbral sobrecarga típico: 2.9 A
  • Limitación voltaje shutdown inductivo: PM-switching: -24 V + (-47 V), PP-switching: -24 V
  • Control de entrada digital: Sí (IEC 61131-2, tipo 2)
Especificaciones Eléctricas
  • Capacidad de conmutación carga resistiva: 2 A
  • Capacidad de conmutación carga lámpara: 10 W
  • Rango resistencia de carga inferior: 12 Ω
  • Rango resistencia de carga superior: 2 000 Ω
  • Tensión salida señal '1' mínima: 24 V (L+ (-0.5 V))
  • Corriente salida señal '1' nominal: 2 A
  • Corriente residual señal '0' máxima: 0.5 mA (current-sourcing), 1 mA (current-sinking)
  • Frecuencia conmutación carga resistiva: 30 Hz
  • Frecuencia conmutación carga inductiva: 0.1 Hz
  • Frecuencia conmutación carga lámpara: 10 Hz
Corrientes Totales
  • Corriente por canal máxima: 2 A
  • Instalación horizontal hasta 40°C: 16 A
  • Instalación horizontal hasta 60°C: 8 A
  • Instalación vertical hasta 40°C: 8 A
Diagnóstico y LEDs
  • Función diagnóstico: Sí
  • Valores sustitutos conectables: No
  • Alarma diagnóstico: Sí
  • Monitoreo tensión alimentación: Sí
  • Detección rotura cable: Sí
  • Detección cortocircuito: Sí
  • Error de grupo: Sí
  • LED RUN: Sí (verde)
  • LED ERROR: Sí (rojo)
  • LED PWR (monitoreo alimentación): Sí
  • LED estado canal: Sí (verde)
  • LED diagnóstico canal: Sí (rojo)
  • LED diagnóstico módulo: Sí (rojo)
Seguridad y Aprobaciones
  • Adecuado para funciones de seguridad: Sí
  • Nivel de rendimiento ISO 13849-1: PLe
  • SIL IEC 61508: SIL 3
  • PFDavg modo baja demanda (SIL3): < 6.00E-05
  • PFH modo alta demanda/continuo (SIL3): < 2.00E-09 1/h
  • Aislamiento testeado con: 707 V DC (type test)
  • Separación potencial entre canales: No
  • Separación potencial canales/backplane bus: Sí
Condiciones Ambientales
  • Temperatura operación horizontal mínima: 0 °C
  • Temperatura operación horizontal máxima: 60 °C
  • Temperatura operación vertical mínima: 0 °C
  • Temperatura operación vertical máxima: 40 °C
  • Longitud cable blindado máxima: 1 000 m
  • Longitud cable no blindado máxima: 500 m
Dimensiones y Peso
  • Ancho: 35 mm
  • Alto: 147 mm
  • Profundidad: 129 mm
  • Peso aproximado: 300 g
Área de Direcciones
  • Espacio direcciones por módulo (entradas): 6 byte (S7-300/400F CPU: 5 byte)
  • Espacio direcciones por módulo (salidas): 6 byte (S7-300/400F CPU: 5 byte)

Clasificaciones

  • eClass 14: 27-24-22-04
  • eClass 12: 27-24-22-04
  • eClass 9.1: 27-24-22-04
  • eClass 9: 27-24-22-04
  • eClass 8: 27-24-22-04
  • eClass 7.1: 27-24-22-04
  • eClass 6: 27-24-22-04
  • ETIM 10: EC001419
  • ETIM 9: EC001419
  • ETIM 8: EC001419
  • ETIM 7: EC001419
  • IDEA 4: 3566
  • UNSPSC 15: 32-15-17-05

Aprobaciones

  • China RoHS
  • CCC-Ex (locaciones peligrosas)
  • FM (certificado tipo examen)
  • TUEV (certificado tipo examen)
  • Aplicación marítima
  • Seguridad funcional
