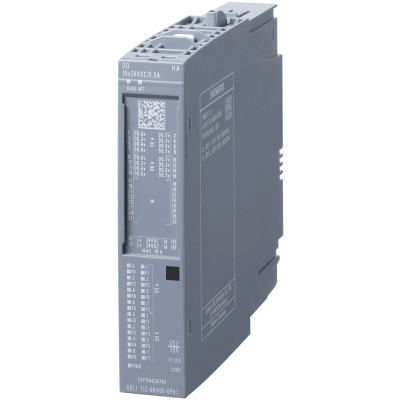

Módulo Digital de Salida ET 200SP HA / 16 Salidas 24VDC 0.5A / Redundancia IO / Diagnósticos por Canal / Protección contra Cortocircuitos / Compatible con Terminal Blocks H1 y M1

Módulo Digital de Salida ET 200SP HA / 16 Salidas 24VDC 0.5A / Redundancia IO / Diagnósticos por Canal / Protección contra Cortocircuitos / Compatible con Terminal Blocks H1 y M1

Marca: SIEMENS
Modelo: 6DL1132-6BH00-0PH1
Agotado
$ 49,650.00 - $ 49,650.00
$ 49,650.00
$ 49,650.00 - $ 49,650.00
$ 49,650.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6DL1132-6BH00-0PH1

Siemens modelo: 6DL1132-6BH00-0PH1

Módulo digital de salida de alta disponibilidad para el sistema SIMATIC ET 200SP HA con 16 salidas de transistor de 24VDC y capacidad de corriente de 0.5A por canal. Diseñado para aplicaciones industriales críticas que requieren máxima confiabilidad y diagnósticos avanzados. Incluye protección contra cortocircuitos, detección de rotura de cables y soporte para redundancia de E/S. Compatible con bloques de terminales tipo H1 y M1, ofrece monitoreo individual por canal y cumple con los estándares de seguridad para ubicaciones peligrosas. Ideal para automatización de procesos en industrias petroquímicas, energéticas y de manufactura donde la disponibilidad continua es esencial.

Características Generales

  • Tipo de Producto: DQ 16x24VDC/0.5A HA
  • Versión de Firmware: V1.0 (Actualizable)
  • Bloques de Terminales Compatibles: H1, M1, N0, H0, M0
  • Código de Color: CC02
  • Datos I&M: I&M0 a I&M3
  • Ingeniería con: STEP 7 TIA Portal V16, STEP 7 V5.6, PCS 7 V9.0, PCS neo V3.0
  • GSD PROFINET: GSDML V2.3
  • Modo de Operación: DQ (Digital Output)
  • Capacidad de Redundancia: Sí (con TB tipo M1)
Alimentación Eléctrica
  • Tensión Nominal (DC): 24 V
  • Rango Permisible Inferior: 19.2 V
  • Rango Permisible Superior: 28.8 V
  • Protección contra Polaridad Inversa: Sí
  • Consumo de Corriente (Nominal): 60 mA (sin carga)
  • Consumo de Corriente Máximo: 70 mA (sin carga)
  • Pérdida de Potencia Típica: 1.2 W
Salidas Digitales
  • Número de Salidas: 16
  • Tipo: Current-Sourcing
  • Parametrizables: Sí
  • Protección contra Cortocircuitos: Sí
  • Umbral de Respuesta Típico: 0.7 A a 1.3 A (hasta 2.6 A en redundancia)
  • Detección de Circuito Abierto: Sí (0.7 mA corriente de prueba)
  • Protección contra Sobrecarga: Sí
  • Limitación de Voltaje de Apagado Inductivo: L+ -(37 a 41V)
  • Capacidad de Conmutación Resistiva Máxima: 0.5 A
  • Capacidad de Conmutación para Lámparas: 5 W
  • Rango de Resistencia de Carga: 48 Ω a 12 kΩ
  • Corriente de Salida para Señal "1": 0.5 A
  • Corriente Residual para Señal "0": 0.7 mA
  • Retardo de Salida "0" a "1" Típico: 50 µs
  • Retardo de Salida "1" a "0" Típico: 100 µs
  • Conmutación Paralela para Control Redundante: Sí
  • Frecuencia de Conmutación con Carga Resistiva: 100 Hz
  • Frecuencia de Conmutación con Carga Inductiva: 2 Hz
  • Frecuencia de Conmutación con Carga de Lámpara: 10 Hz
  • Corriente Máxima por Canal: 0.5 A
  • Corriente Máxima por Módulo: 8 A
Especificaciones Físicas
  • Ancho: 22.5 mm
  • Alto: 115 mm
  • Profundidad: 138 mm
  • Peso Aproximado: 137 g
  • Temperatura de Operación Horizontal: -40 °C a 70 °C
  • Temperatura de Operación Vertical: -40 °C to 60 °C
  • Longitud de Cable Blindado Máxima: 1000 m
  • Longitud de Cable No Blindado Máxima: 600 m
  • Aislamiento Probado con: 1500 V DC/1 min (tipo prueba)
Diagnósticos y LEDs
  • Función de Diagnóstico: Sí
  • Valores Sustitutos Conectables: Sí
  • Alarma de Diagnóstico: Sí
  • Monitoreo de Tensión de Alimentación: Sí
  • Rotura de Cable: Sí (canal por canal)
  • Cortocircuito a Tierra: Sí (canal por canal)
  • Cortocircuito a L+: Sí (canal por canal)
  • Error de Grupo: Sí
  • LED MAINT: Sí (LED amarillo)
  • LED PWR (Tensión de Alimentación): Sí (LED verde)
  • LED de Estado de Canal: Sí (LED verde)
  • LED de Diagnóstico de Canal: Sí (LED rojo)
  • LED DIAG de Módulo: Sí (LED verde/rojo)
Separación de Potencial
  • Entre Canales: No
  • Entre Canales y Backplane Bus: Sí
Corriente Total por Módulo
  • Instalación Horizontal hasta 30°C: 8 A
  • Instalación Horizontal hasta 40°C: 8 A
  • Instalación Horizontal hasta 50°C: 8 A
  • Instalación Horizontal hasta 60°C: 5.5 A
  • Instalación Horizontal hasta 70°C: 3 A
  • Instalación Vertical hasta 30°C: 8 A
  • Instalación Vertical hasta 40°C: 6.33 A
  • Instalación Vertical hasta 50°C: 4.67 A
  • Instalación Vertical hasta 60°C: 3 A
Certificaciones
  • ATEX
  • IECEx
  • ABS
  • Bureau Veritas
  • DNV
  • Lloyd's Register
  • NK / Nippon Kaiji Kyokai
  • RINA
  • CCS (China)
  • EPD
  • Siemens EcoTech
