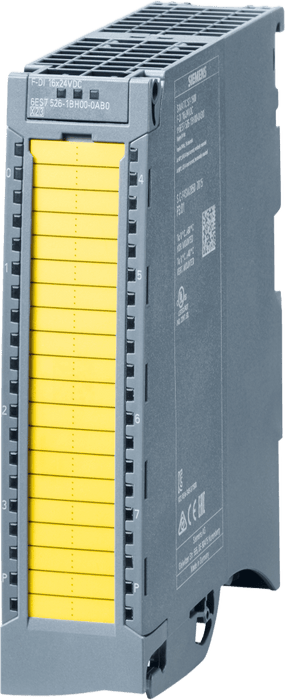

Módulo Digital de Entrada Segura F-DI / 16 Entradas 24V DC PROFIsafe / SIL 3 IEC 61508 / PL E ISO 13849-1 / 35 mm Ancho / 4 Salidas Encoder

Name: Módulo Digital de Entrada Segura F-DI / 16 Entradas 24V DC PROFIsafe / SIL 3 IEC 61508 / PL E ISO 13849-1 / 35 mm Ancho / 4 Salidas Encoder
Brand: SIEMENS
SKU: 6ES7526-1BH00-0AB0
Price: 29738.0 MXN
Availability: OutOfStock

Marca: SIEMENS

Modelo: 6ES7526-1BH00-0AB0

Agotado

$ 29,738.00 - $ 29,738.00

$ 29,738.00

$ 29,738.00 - $ 29,738.00

$ 29,738.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Siemens modelo: 6ES7526-1BH00-0AB0

Módulo digital de entrada segura F-DI para sistemas de automatización SIMATIC S7-1500 con 16 entradas digitales de 24V DC certificado para aplicaciones de seguridad funcional. Cumple con los estándares SIL 3 según IEC 61508 y Performance Level E (PL E) según ISO 13849-1, garantizando la máxima integridad de seguridad en procesos críticos. Incorpora tecnología PROFIsafe para comunicación segura y cuenta con protección contra polaridad inversa, suministro de encoder con protección contra cortocircuitos y diagnóstico avanzado mediante LEDs de estado. Diseñado para instalación en rack con ancho de 35 mm, compatible con STEP 7 TIA Portal desde versión V13 SP1 con HSP 0086.

Características Generales

Tipo de Producto: F-DI 16x24VDC
Firmware: Actualizable
Datos I&M: I&M0 a I&M3
STEP 7 TIA Portal: Configurable desde V13 SP1 con HSP 0086
Modo Operación: DI (Digital Input)
Clase de Seguridad: SIL 3 (IEC 61508) / PL E (ISO 13849-1)
PROFIsafe: Compatible
Codificación Automática: Sí, con elemento electrónico tipo F

Especificaciones Eléctricas

Tensión Nominal: 24 V DC
Rango Permisible: 19.2 V a 28.8 V DC
Protección Polaridad Inversa: Sí
Consumo Corriente (nominal): 50 mA (sin carga)
Consumo Corriente (máx.): 60 mA (sin carga)
Consumo Backplane Bus: 0.9 W
Pérdida de Potencia: 4.6 W típico
NEC Class 2: No requerido

Entradas Digitales

Número de Entradas: 16
Tipo: Sourcing/Sinking (P-reading)
Característica IEC 61131: Tipo 1
Señal '0': -30 a +5 V
Señal '1': +15 a +30 V
Corriente Entrada (1): 3.7 mA típico
Retardo Entrada (0→1): 0.4 ms min, 20 ms max
Retardo Entrada (1→0): 0.4 ms min, 20 ms max
Cable Blindado: 1000 m max
Cable No Blindado: 500 m max

Suministro Encoder

Número de Salidas: 4
Protección Cortocircuito: Sí (umbral 0.7 A a 1.8 A)
Tensión Encoder: 24 V (min. L+ -1.5 V)
Corriente Salida (máx.): 300 mA (100 mA max en vertical)
Protección Cortocircuito: Sí

Diagnóstico y LEDs

Función Diagnóstico: Sí
Alarma Diagnóstico: Sí
Interrupción Hardware: No
Monitoreo Tensión: Sí
Rotura Cable: No
Cortocircuito: Sí
Error Grupo: Sí
LED RUN: Verde
LED ERROR: Rojo
Estado Canal: LED Verde
Diagnóstico Canal: LED Rojo
Diagnóstico Módulo: LED Rojo

Seguridad Funcional

Performance Level: PL E (ISO 13849-1)
SIL: SIL 3 (IEC 61508)
PFDavg (SIL3): < 5.00E-05
PFH (SIL3): < 1.00E-09 1/h
Aislamiento: 707 V DC (test tipo)
Separación Potencial: Entre canales y backplane bus

Ambiente y Dimensiones

Temp. Operación Horizontal: 0°C a 60°C
Temp. Operación Vertical: 0°C a 40°C
Ancho: 35 mm
Alto: 147 mm
Profundidad: 129 mm
Peso: 280 g aprox.

Direccionamiento

Espacio Direcciones (Entradas): 9 byte (S7-300/400F CPU: 8 byte)
Espacio Direcciones (Salidas): 5 byte (S7-300/400F CPU: 4 byte)

Certificaciones

FM: Para uso en locations hazardous
CCC-Ex: Certificate Type Examination
TÜV: Certificate Type Examination
NK / Nippon Kaiji Kyokai: Aplicación marítima
CCS: China Classification Society
China RoHS: Cumplimiento
EMC: Compatibilidad electromagnética

Clasificaciones

eClass: 14, 12, 9.1, 9, 8, 7.1, 6 (27-24-22-04)
ETIM: 10, 9, 8, 7 (EC001419)
IDEA: 4 (3566)
UNSPSC: 15 (32-15-17-05)

Módulo Digital de Entrada Segura F-DI / 16 Entradas 24V DC PROFIsafe / SIL 3 IEC 61508 / PL E ISO 13849-1 / 35 mm Ancho / 4 Salidas Encoder

Siemens modelo: 6ES7526-1BH00-0AB0
