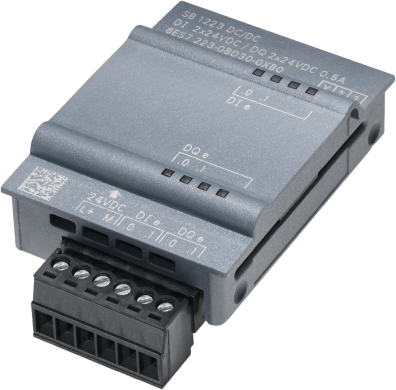

Módulo de Expansión Digital SIMATIC S7-1200 / SB 1223 / 2 Entradas Digitales 24V DC / 2 Salidas Digitales 24V DC 200 kHz / Configuración de Retardo Parametrizable / Certificaciones Internacionales

Módulo de Expansión Digital SIMATIC S7-1200 / SB 1223 / 2 Entradas Digitales 24V DC / 2 Salidas Digitales 24V DC 200 kHz / Configuración de Retardo Parametrizable / Certificaciones Internacionales

Marca: SIEMENS
Modelo: 6ES7223-3BD30-0XB0
Agotado
$ 2,696.00 - $ 2,696.00
$ 2,696.00
$ 2,696.00 - $ 2,696.00
$ 2,696.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6ES7223-3BD30-0XB0

Siemens modelo: 6ES7223-3BD30-0XB0

El módulo de expansión digital SB 1223 para sistemas SIMATIC S7-1200 proporciona 2 entradas digitales y 2 salidas digitales de alto rendimiento con capacidad de 200 kHz. Diseñado para aplicaciones de automatización industrial, este módulo ofrece configuración de retardo de entrada parametrizable con múltiples opciones de tiempo desde 0.1 μs hasta 20.0 ms. Las entradas son de tipo current-sourcing con voltaje nominal de 24V DC, mientras que las salidas utilizan tecnología MOSFET sólida con capacidad de conmutación de 0.1A. El módulo cuenta con certificaciones internacionales completas incluyendo CE, UL, CSA, FM y aprobaciones marinas, asegurando compatibilidad global en entornos industriales exigentes.

Características Generales

  • Tipo de Producto: SB 1223, DI 2x24 V DC/DQ 2x24 V DC 200 kHz
  • Consumo del Bus: 35 mA (5 V DC, típico)
  • Pérdida de Potencia: 0.5 W (típico)
  • Entradas Digitales: 2 (current-sourcing)
  • Salidas Digitales: 2 (MOSFET, sólido)
  • Grupos de Entradas: 2
  • Grupos de Salidas: 2
  • Entradas Simultáneas: 2 (hasta 40°C)
Entradas Digitales
  • Voltaje Nominal: 24 V DC
  • Señal '0': (L+ menos 5.0 V DC) ... L+
  • Señal '1': 0 V ... (L+ menos 10 V DC)
  • Corriente Señal '0': 1.4 mA máximo
  • Corriente Señal '1': 2.9 mA mínimo, 7 mA típico
  • Retardo Entrada: Parametrizable (0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0 μs; 0.05/0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0 ms)
  • Cableado: 50 m máximo (blindado, par trenzado)
Salidas Digitales
  • Tipo: MOSFET, estado sólido (current-sinking/current-sourcing)
  • Voltaje Nominal: 24 V DC
  • Señal '0': 1 V máximo
  • Señal '1': L+ (-1.5 V) mínimo
  • Corriente Señal '1': 0.1 A (valor nominal)
  • Corriente Máxima: 0.1 A
  • Capacidad Conmutación: 0.1 A máximo (carga resistiva)
  • Protección Cortocircuito: No
  • Cableado: 50 m máximo (blindado)
Diagnósticos y LEDs
  • LED Estado Entradas: Sí
  • LED Estado Salidas: Sí
  • Entradas de Interrupción: Parametrizables
  • Funciones Tecnológicas: Parametrizables
Certificaciones
  • CE Mark: Sí
  • CSA Approval: Sí
  • UL Approval: Sí
  • cULus: Sí
  • FM Approval: Sí
  • RCM (C-TICK): Sí
  • KC Approval: Sí
  • Marine Approval: Sí
  • CCC: Sí
  • UKCA: Sí
  • EAC: Sí
Condiciones Ambientales
  • Temperatura Operación: -20°C a 60°C
  • Instalación Horizontal: -20°C a 60°C
  • Instalación Vertical: -20°C a 50°C
  • Temperatura Almacenamiento: -40°C a 70°C
  • Humedad Relativa: 95% máximo (25°C sin condensación)
  • Presión Aire: 660-1080 hPa (almacenamiento/transporte)
  • Altura de Caída: 0.3 m máximo (5 veces en empaque)
Dimensiones y Peso
  • Ancho: 38 mm
  • Alto: 62 mm
  • Profundidad: 21 mm
  • Peso: 35 g (aproximado)
  • Material Carcasa: Plástico

Clasificaciones

  • eClass: Niveles 6, 7.1, 8, 9, 9.1, 12, 14 (27-24-22-04)
  • ETIM: Niveles 7, 8, 9, 10 (EC001419)
  • IDEA: Nivel 4 (3566)
  • UNSPSC: Nivel 15 (32-15-17-05)

Certificaciones Ambientales

  • EPD: Declaración Ambiental de Producto
  • QC PASS: Certificado de Prueba
  • Certificado Especial: Confirmación de Prueba
