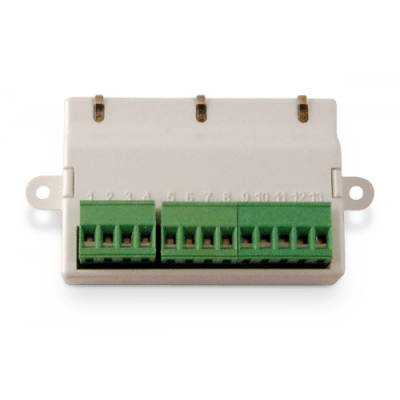

Módulo de Entrada-Salida | Analógico Direccionable | Entrada Supervisada | Salida Contacto Limpio / Aislador de Cortocircuito / Certificado EN54-17 EN54-18

Módulo de Entrada-Salida | Analógico Direccionable | Entrada Supervisada | Salida Contacto Limpio / Aislador de Cortocircuito / Certificado EN54-17 EN54-18

Marca: INIM ELECTRONICS
Modelo: EM-312SR
Agotado
$ 1,294.00 - $ 1,294.00
$ 1,294.00
$ 1,294.00 - $ 1,294.00
$ 1,294.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: EM-312SR

Inim Electronics modelo: EM312SR

El módulo EM312SR es un dispositivo de interfaz analógico direccionable diseñado para sistemas de detección y alarma de incendios. Permite conectar equipos externos a centrales de control mediante una entrada supervisada y múltiples salidas. Incorpora un aislador de cortocircuito que protege el loop en caso de fallos eléctricos. Certificado según normas EN54-17 para aisladores de cortocircuito y EN54-18 para dispositivos de entrada/salida. Diseñado para operar con el protocolo OpenLoop de Inim Electronics, ofrece monitorización constante del estado de contactos externos y activación simultánea de dispositivos periféricos como sirenes, lampeggiatori y electroimanes para puertas cortafuegos.

Características Generales

  • Tipo: Módulo de entrada/salida analógico direccionable
  • Protocolo: OpenLoop de Inim Electronics
  • Certificaciones: EN54-17, EN54-18
  • Entrada Supervisada: Monitorización de contactos externos
  • Salidas: Supervisada y contacto limpio
  • Aislador: Protección contra cortocircuitos en loop
  • LEDs Indicadores: 3 LEDs para estado y alarmas
  • Comunicación: Bidireccional digital sobre cable de alimentación
Especificaciones Eléctricas
  • Tensión de Alimentación: 19-30 V DC (nominal 24V)
  • Consumo en Reposo: 80 µA
  • Consumo en Alarma: 20 mA @ 27.6V
  • Resistencia Entrada Reposo: 22 kΩ
  • Resistencia Entrada Alarma: 2.2 kΩ
  • Resistencia Fin Línea Salida: 22 kΩ
  • Relé Contacto Limpio: 1A / 30V máximo
Físicas y Ambientales
  • Altura: 53 mm (2.1 in)
  • Ancho con Flanges: 100 mm (3.9 in)
  • Ancho sin Flanges: 78 mm (3.1 in)
  • Profundidad con Terminales: 29 mm (1.1 in)
  • Profundidad sin Terminales: 19 mm (0.75 in)
  • Peso: 66 g
  • Temperatura Operación: -5°C a +40°C
  • Humedad Relativa: hasta 95% sin condensación
Terminales y Conexiones
  • Loop IN+ / IN-: Entrada del bucle
  • Loop OUT+ / OUT-: Salida del bucle
  • Entrada+ / Entrada-: Entrada supervisada
  • 24+ / 24-: Alimentación externa
  • Salida+ / Salida-: Salida supervisada
  • C / NC / NO: Contacto limpio de relé
Indicadores LED
  • LED A Rojo: Entrada en alarma
  • LED A Amarillo: Entrada en fallo
  • LED B Amarillo: Aislador de corto activo
  • LED C Verde: Salidas activas
  • LED C Amarillo: Fallo en salidas o falta alimentación
Requisitos de Instalación
  • Cable: 2 polos twistado y apantallado
  • Caja: Dimensiones mínimas 100x60x40 mm
  • Protección: IP44 o superior
  • Configuración: Requiere direccionamiento en central
  • Protocolo: Exclusivo OpenLoop Inim Electronics
