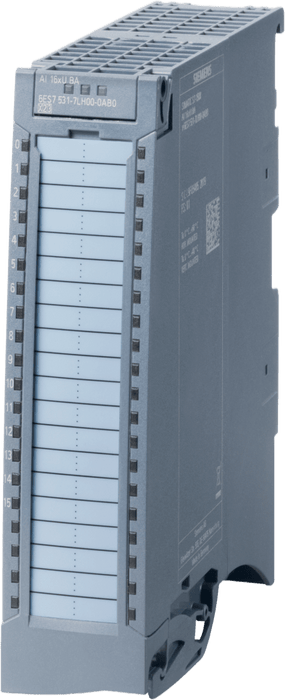

Módulo de Entrada Analógica SIMATIC S7-1500 / AI 16xU BA / 16 Canales 16-bit / Resolución 0.5% / Grupos de 16 / Voltaje Común 4 V DC / Diagnósticos / Interrupciones Hardware

Módulo de Entrada Analógica SIMATIC S7-1500 / AI 16xU BA / 16 Canales 16-bit / Resolución 0.5% / Grupos de 16 / Voltaje Común 4 V DC / Diagnósticos / Interrupciones Hardware

Marca: SIEMENS
Modelo: 6ES7531-7LH00-0AB0
Agotado
$ 17,606.00 - $ 17,606.00
$ 17,606.00
$ 17,606.00 - $ 17,606.00
$ 17,606.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6ES7531-7LH00-0AB0

Siemens modelo: 6ES7531-7LH00-0AB0

Módulo de entrada analógica AI 16xU BA para sistema SIMATIC S7-1500 con 16 canales de alta precisión y resolución de 16 bits. Diseñado para aplicaciones industriales que requieren medición de voltaje con exactitud del 0.5% en rango operativo completo. Incluye funciones avanzadas de diagnóstico como detección de ruptura de cable, alarmas de límite y monitoreo de sobreflujo/subflujo. Compatible con múltiples rangos de voltaje incluyendo -10V a +10V, -5V a +5V, -1V a +1V y 1V a 5V. Integración con STEP 7 TIA Portal desde versión V16 y soporte para actualización de firmware. Entrega incluye elemento de alimentación, soporte de blindaje y terminal de blindaje.

Características Generales

  • Designación del Tipo de Producto: AI 16xU BA
  • Estado Funcional HW: desde FS01
  • Versión de Firmware: V1.0.0
  • Actualización FW Posible: Sí
  • Datos I&M: Sí; I&M0 a I&M3
  • Modo Isócrono: No
  • Arranque Prioritario: No
  • Rango de Medida Escalable: No
  • Valores Medidos Escalables: No
  • Ajuste de Rango de Medida: No
  • Ingeniería con STEP 7 TIA Portal: V16 con HSP 312 / V17
  • Ingeniería con STEP 7: V5.5 SP3 / -
  • PROFIBUS desde GSD: V1.0 / V5.1
  • PROFINET desde GSD: V2.3 / -
Desempeño y Precisión
  • Número de Entradas Analógicas: 16
  • Para Medición de Voltaje: 16
  • Voltaje de Entrada Permisible (límite destrucción): 12 V; 12 V continuo, 30 V por max. 1 s
  • Resolución con Sobrerango: 16 bit
  • Error de Linealidad: 0.1 %
  • Error por Temperatura: 0.006 %/K
  • Diafonía entre Entradas: -50 dB
  • Precisión de Repetición a 25°C: 0.1 %
  • Límite de Error Operacional: 0.5 %
  • Límite de Error Básico a 25°C: 0.3 %
Rangos de Entrada
  • 1 V a 5 V: Sí (10 MΩ)
  • -1 V a +1 V: Sí (10 MΩ)
  • -10 V a +10 V: Sí (10 MΩ)
  • -5 V a +5 V: Sí (10 MΩ)
  • 0 a +5 V: No
  • 0 a +10 V: No
  • -2.5 V a +2.5 V: No
  • -25 mV a +25 mV: No
  • -250 mV a +250 mV: No
  • -50 mV a +50 mV: No
  • -500 mV a +500 mV: No
  • -80 mV a +80 mV: No
Tiempos de Conversión
  • Principio de Medición: Integración
  • Tiempo de Integración Parametrizable: Sí
  • Tiempos de Integración: 2,5 / 16,67 / 20 / 100 ms
  • Tiempo de Conversión Básico: 10 / 24 / 27 / 107 ms
  • Tiempo Adicional Monitoreo Ruptura Cable: 4 ms (para 1 a 5 V)
  • Supresión Voltaje Interferencia: 400 / 60 / 50 / 10 Hz
  • Suavizado de Valores Medidos: Sí (None, Low, Medium, High)
Diagnósticos y Alarmas
  • Función de Diagnóstico: Sí
  • Alarma de Diagnóstico: Sí
  • Alarma de Límite de Valor: Sí (dos límites superiores e inferiores)
  • Monitoreo Voltaje Alimentación: No
  • Ruptura de Cable: Sí (solo para 1...5 V)
  • Cortocircuito: No
  • Error de Grupo: No
  • Sobreflujo/Subflujo: Sí
  • LED RUN: Sí (verde)
  • LED ERROR: Sí (rojo)
  • LED MAINT: No
  • LED PWR: No
  • Display Estado Canal: Sí (LED verde)
  • Diagnóstico Canal: Sí (LED rojo)
  • Diagnóstico Módulo: Sí (LED rojo)
Físicas y Eléctricas
  • Consumo Bus Backplane: 0.85 W
  • Pérdida de Potencia: 0.75 W (típ.)
  • Longitud Cable Blindado: 200 m max.
  • Separación Potencial entre Canales: No
  • Separación Potencial en Grupos: 16
  • Separación Potencial con Backplane: Sí
  • Diferencia Potencial Permisible entre Entradas: 8 V DC
  • Diferencia Potencial Entradas-MANA: 4 V DC
  • Aislamiento Probado con: 707 V DC (tipo test)
  • Ancho: 35 mm
  • Alto: 147 mm
  • Profundidad: 129 mm
  • Peso: 250 g aprox.
Ambiente y Certificaciones
  • Temperatura Operación Horizontal: -30°C a 60°C
  • Temperatura Operación Vertical: -30°C a 40°C
  • Altitud Instalación: 5000 m max.
  • Perfil Ecológico Siemens: Siemens EcoTech
  • Declaración Ambiental Producto: Sí
  • Potencial Calentamiento Global: 38.6 kg CO2 eq
  • Firmware Firmado: No
  • Integridad Datos: No
  • Certificaciones: CE, UKCA, China RoHS, UL, RCM, ATEX, IECEx, ABS, BV, DNV, LR, RINA, CCS, KR

Clasificaciones

  • eClass 14: 27-24-22-01
  • eClass 12: 27-24-22-01
  • eClass 9.1: 27-24-22-01
  • eClass 9: 27-24-22-01
  • eClass 8: 27-24-22-01
  • eClass 7.1: 27-24-22-01
  • eClass 6: 27-24-22-01
  • ETIM 10: EC001420
  • ETIM 9: EC001420
  • IDEA Nivel 4: 3562
  • UNSPSC Nivel 15: 32-15-17-05
