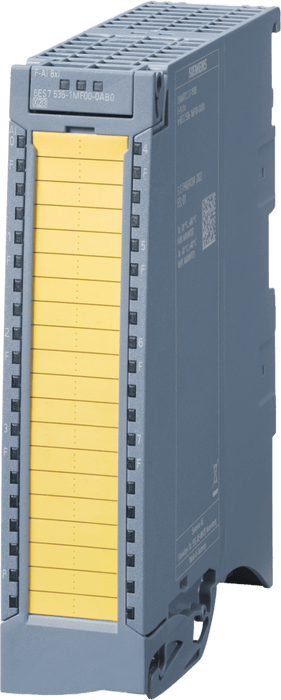

Módulo Analógico Seguro / F-AI 8xI 0(4)..20 mA PROFIsafe / SIL 3 IEC 61508 / PL e Cat. 4 ISO 13849-1 / 16-bit Sigma Delta / HART Compatible / 35 mm Ancho

Módulo Analógico Seguro / F-AI 8xI 0(4)..20 mA PROFIsafe / SIL 3 IEC 61508 / PL e Cat. 4 ISO 13849-1 / 16-bit Sigma Delta / HART Compatible / 35 mm Ancho

Marca: SIEMENS
Modelo: 6ES7536-1MF00-0AB0
Agotado
$ 61,720.00 - $ 61,720.00
$ 61,720.00
$ 61,720.00 - $ 61,720.00
$ 61,720.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 6ES7536-1MF00-0AB0

Siemens modelo: 6ES7536-1MF00-0AB0

El módulo analógico seguro SIMATIC S7-1500 F-AI 8xI 0(4)..20 mA PROFIsafe es un módulo de entrada analógica de seguridad funcional diseñado para aplicaciones industriales críticas. Cuenta con 8 canales de entrada de corriente configurados para rangos de 0-20 mA o 4-20 mA con tecnología Sigma Delta de 16 bits de resolución. El módulo alcanza los niveles de seguridad más altos con certificación SIL 3 según IEC 61508 y Performance Level e (PL e) Categoría 4 según ISO 13849-1. Incluye funciones avanzadas de diagnóstico como monitoreo de alimentación, rotura de cable, cortocircuito y overflow/underflow, además de soporte para comunicación HART. Su diseño compacto de 35 mm de ancho lo hace ideal para instalaciones en espacios reducidos en entornos industriales exigentes.

Características Generales

  • Tipo de Producto: Módulo Analógico Seguro
  • Designación: F-AI 8xI 0(4) ... 20 mA
  • Firmware Actualizable: Sí
  • Datos I&M: I&M0 a I&M3
  • STEP 7 TIA Portal: V18 con HSP0394 (FW V1.0) / V19 con HSP0451 (FW V2.0)
  • MSI (Modo Seguro Integrado): Sí (firmware V2.0 o superior)
  • Re-parametrización en RUN: No
  • Calibración en RUN: No
  • Codificación Automática: Sí
Alimentación Eléctrica
  • Tensión Nominal (DC): 24 V
  • Rango Permisible Inferior: 19.2 V
  • Rango Permisible Superior: 28.8 V
  • Protección contra Polaridad Inversa: Sí
  • Consumo de Corriente (Valor Nominal): 75 mA
  • Consumo Máximo de Corriente: 2.5 A (todos los canales alimentados desde fuente encoder)
  • Potencia desde Backplane Bus: 0.5 W
  • Pérdida de Potencia Típica: 2.5 W
Entradas Analógicas
  • Número de Entradas: 8
  • Corriente Máxima Permisible (Límite Destrucción): 35 mA
  • Rangos de Entrada: 0-20 mA y 4-20 mA
  • Resistencia de Entrada: 150 Ω
  • Longitud Máxima Cable Blindado: 1000 m
  • Principio de Medición: Sigma Delta
  • Resolución Máxima (con sobre-rango): 16 bit
  • Tiempos de Integración: 20 ms / 16.667 ms
  • Supresión de Interferencia: 50/60 Hz
  • Niveles de Suavizado: 7 (None, Low, Medium, High)
Transductores y Conexiones
  • Transductor 2-Hilos: Sí
  • Carga Máxima Transductor 2-Hilos: 650 Ω
  • Transductor 4-Hilos: Sí
  • Fuente Encoder: 8 salidas
  • Protección contra Cortocircuito: Sí
  • 24V Encoder Supply: Sí (min. L+ -1.5 V)
  • Corriente Máxima por Canal: 300 mA
Precisión y Errores
  • Error de Linealidad: ±0.05%
  • Error por Temperatura: ±0.005%/K
  • Diafonía entre Entradas: -70 dB
  • Precisión de Repetición (25°C): ±0.05%
  • Límite de Error Operacional (rango completo temp.): ±0.3% (sin HART)
  • Límite de Error Básico (25°C): ±0.05% (sin HART)
  • Error por Señal HART (60 Hz): 0.12%
  • Error por Señal HART (50 Hz): 0.12%
  • Supresión Interferencia Modo Serie: >40 dB
  • Tensión Máxima Modo Común: 60 V DC / 30 V AC
  • Supresión Interferencia Modo Común: >70 dB
Diagnósticos y LEDs
  • Función de Diagnóstico: Sí
  • Alarma de Diagnóstico: Sí
  • Alarma de Límite de Valor: No
  • Monitoreo Alimentación: Sí
  • Rotura de Cable: Sí
  • Cortocircuito: Sí
  • Overflow/Underflow: Sí
  • LED RUN: Verde
  • LED ERROR: Rojo
  • LED PWR (Alimentación): Verde
  • LED Estado Canal: Verde
  • LED Diagnóstico Canal: Rojo
Seguridad Funcional
  • Performance Level (ISO 13849-1): PLe
  • Categoría (ISO 13849-1): Cat. 4
  • SIL (IEC 61508): SIL 3
  • PFDavg (Low Demand): < 4.00E-05
  • PFH (High Demand/Continuous): < 1.00E-09 1/h
  • Aislamiento Probado: 707 V DC (tipo test)
Físicas y Eléctricas
  • Ancho: 35 mm
  • Alto: 147 mm
  • Profundidad: 129 mm
  • Peso Aproximado: 290 g
  • Temp. Operación Horizontal: 0°C a 60°C
  • Temp. Operación Vertical: 0°C a 40°C
  • Separación Potencial: Entre canales y backplane bus
  • Separación Potencial: Entre canales y alimentación electrónica
  • Grupos de Canales: 4
  • Diferencia Potencial Permisible (UCM): 60 V DC / 30 V AC
Área de Direcciones
  • Entradas: 23 byte
  • Salidas: 6 byte
Certificaciones
  • CE: Sí
  • UKCA: Sí
  • UL: Sí
  • RCM: Sí
  • China RoHS: Sí
  • FM: Sí
  • CCC-Ex: Sí
  • ATEX: Sí
  • TUEV: Sí
  • IECEx: Sí
  • PROFIsafe: Sí
  • Marítimas: DNV, Lloyd's Register, NK, RINA, CCS, KR
