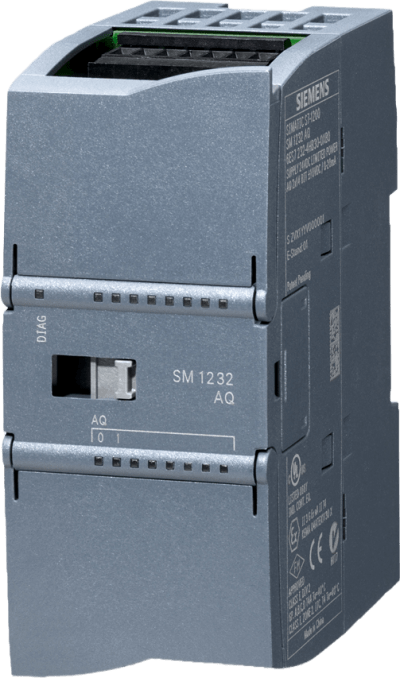

Módulo Analógico de Salida SM 1232 / 4 Salidas AO / +/-10V 14-bit / 0-20mA 4-20mA 13-bit / IP20 / Diagnósticos Avanzados / Aprobaciones Globales

Name: Módulo Analógico de Salida SM 1232 / 4 Salidas AO / +/-10V 14-bit / 0-20mA 4-20mA 13-bit / IP20 / Diagnósticos Avanzados / Aprobaciones Globales
Brand: SIEMENS
SKU: 6ES7232-4HD32-0XB0
Price: 15974.0 MXN
Availability: OutOfStock

Marca: SIEMENS

Modelo: 6ES7232-4HD32-0XB0

Agotado

$ 15,974.00 - $ 15,974.00

$ 15,974.00

$ 15,974.00 - $ 15,974.00

$ 15,974.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Siemens modelo: 6ES7232-4HD32-0XB0

El módulo analógico de salida SM 1232 es un componente esencial del sistema SIMATIC S7-1200 diseñado para aplicaciones de automatización industrial que requieren señales de control precisas. Cuenta con 4 salidas analógicas configurables que pueden operar en modo voltaje (±10V con resolución de 14 bits) o corriente (0-20mA/4-20mA con resolución de 13 bits). El módulo incorpora funciones avanzadas de diagnóstico que incluyen monitoreo de tensión de alimentación, detección de rotura de cable y protección contra cortocircuitos. Con múltiples certificaciones internacionales y construcción robusta para ambientes industriales, este módulo ofrece alta precisión con error básico de ±0.3% a 25°C y excelente inmunidad a interferencias.

Características Generales

Designación del producto: SM 1232, AQ 4x14 bit
Tensión de alimentación: 24 V DC
Consumo de corriente: 45 mA (típico)
Consumo desde bus: 80 mA a 5 V DC (típico)
Pérdida de potencia: 1.5 W (típico)
Grado de protección: IP20
Peso aproximado: 180 g

Especificaciones de Salida

Número de salidas: 4 (corriente o voltaje)
Rango voltaje: -10 V a +10 V
Rango corriente: 0 a 20 mA
Impedancia carga voltaje: mínimo 1 000 Ω
Impedancia carga corriente: máximo 600 Ω
Longitud cable: 100 m máximo (apantallado, par trenzado)
Resolución voltaje: 14 bits con signo
Resolución corriente: 13 bits

Precisión y Errores

Error básico voltaje: ±0.3% del rango de salida
Error básico corriente: ±0.3% del rango de salida
Error por temperatura: ±0.3% a 25°C, ±0.6% a 55°C
Supresión modo común: máximo 12 V
Frecuencia interferencia: f = n x (f1 ± 1%)

Diagnósticos y Alarmas

Función de alarmas: Sí
Función de diagnóstico: Sí
Alarma de diagnóstico: Sí
Monitoreo tensión alimentación: Sí
Detección rotura de cable: Sí
Detección cortocircuito: Sí
LED estado salidas: Sí
LED mantenimiento: Sí

Físicas y Eléctricas

Alimentación: 24 V DC
Dimensiones: 45 x 100 x 75 mm (An x Al x Pr)
Peso: 180 g
Material carcasa: Plástico
Conector frontal requerido: Sí
Altura caída libre: 0.3 m (5 veces en empaque)

Condiciones Ambientales

Temp. operación: -20°C a 60°C (horizontal)
Temp. operación vertical: -20°C a 50°C
Temp. almacenamiento: -40°C a 70°C
Humedad relativa: 95% a 25°C sin condensación
Presión operación: 795 hPa a 1 080 hPa
Presión almacenamiento: 660 hPa a 1 080 hPa
Concentración contaminantes: SO₂ < 0.5 ppm, H₂S < 0.1 ppm

Certificaciones y Aprobaciones

CE: Sí
CSA: Sí
UL: Sí
cULus: Sí
FM: Sí
RCM (C-TICK): Sí
KC: Sí
Aprobación marina: Sí
China RoHS: Declaración del fabricante

Huella Ecológica

Declaración ambiental: Sí
Potencial calentamiento global: 36.4 kg CO₂ eq
Durante producción: 7.46 kg CO₂ eq
Durante operación: 29.1 kg CO₂ eq
Fin ciclo vida: -0.18 kg CO₂ eq

Clasificaciones

eClass 14: 27-24-22-01
eClass 12: 27-24-22-01
eClass 9.1: 27-24-22-01
eClass 9: 27-24-22-01
eClass 8: 27-24-22-01
eClass 7.1: 27-24-22-01
eClass 6: 27-24-22-01
ETIM 10: EC001420
ETIM 9: EC001420
ETIM 8: EC001420
ETIM 7: EC001420
IDEA 4: 3562
UNSPSC 15: 32-15-17-05

Aplicaciones Especiales

Ubicaciones peligrosas FM: Sí
Aplicación marítima: Sí
CCC-Ex: Aplicación marítima
NK (Nippon Kaiji Kyokai): Aplicación marítima
CCS (China Classification Society): Aplicación marítima
