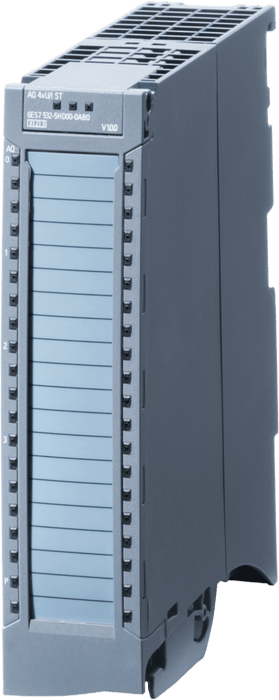

Módulo Analógico de Salida / AQ 4xU/I ST / 16-bit 0.3% Precisión / Seguridad SIL2 PL d / 4 Canales Grupos de 4 / Diagnósticos Avanzados / Incluye Elemento de Alimentación

Name: Módulo Analógico de Salida / AQ 4xU/I ST / 16-bit 0.3% Precisión / Seguridad SIL2 PL d / 4 Canales Grupos de 4 / Diagnósticos Avanzados / Incluye Elemento de Alimentación
Brand: SIEMENS
SKU: 6ES7532-5HD00-0AB0
Price: 23990.0 MXN
Availability: OutOfStock

Marca: SIEMENS

Modelo: 6ES7532-5HD00-0AB0

Agotado

$ 23,990.00 - $ 23,990.00

$ 23,990.00

$ 23,990.00 - $ 23,990.00

$ 23,990.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Siemens modelo: 6ES7532-5HD00-0AB0

Módulo analógico de salida de alta precisión para sistemas SIMATIC S7-1500 con resolución de 16 bits y precisión operacional de 0.3% en todo el rango de temperatura. Diseñado para aplicaciones industriales críticas, soporta el apagado seguro de grupos de carga hasta SIL2 según EN IEC 62061:2021 y Categoría 3 / PL d según EN ISO 13849-1:2015. Cuenta con 4 canales organizados en grupos de 4 con diagnósticos avanzados, valores sustitutos y protección contra cortocircuitos. Incluye elemento de alimentación, soporte de blindaje y terminal de tierra, requiriendo conector frontal por separado.

Características Generales

Tipo de Producto: AQ 4xU/I ST
Estado Funcional HW: desde FS04
Versión Firmware: V2.2.0 (actualizable)
Datos I&M: I&M0 a I&M3
Modo Isócrono: No
Arranque Prioritario: No
Rango Escalable: No
Configuración en RUN: Sí (reparametrización y calibración)
MSO: Sí
Oversampling: No

Especificaciones Eléctricas

Alimentación: 24 V DC (19.2-28.8 V)
Protección Polaridad Inversa: Sí
Consumo Corriente Máx: 190 mA
Consumo Backplane: 0.6 W
Pérdida Potencia: 4 W (típico)
Número Salidas: 4 analógicas
Protección Cortocircuito: Sí (voltaje)
Corriente Cortocircuito Máx: 24 mA
Voltaje Sin Carga Máx: 22 V
Tiempo Ciclo Mín: 3.2 ms

Rangos y Conexiones

Rangos Voltaje: 0-10V, 1-5V, -10V to +10V
Rangos Corriente: 0-20mA, -20mA to +20mA, 4-20mA
Conexión 2 Hilos: Sí (voltaje y corriente)
Conexión 4 Hilos: Sí (voltaje)
Impedancia Carga Mín: 1 kΩ (0.5 kΩ en 1-5V)
Carga Capacitiva Máx: 1 µF
Impedancia Corriente Máx: 750 Ω
Carga Inductiva Máx: 10 mH
Longitud Cable Blindado: 800 m (corriente), 200 m (voltaje)

Precisión y Rendimiento

Resolución: 16 bits con sobre-rango
Tiempo Conversión: 0.5 ms por canal
Tiempo Estabilización Resistivo: 1.5 ms
Tiempo Estabilización Capacitivo: 2.5 ms
Tiempo Estabilización Inductivo: 2.5 ms
Rizado Salida: 0.02%
Error Linealidad: 0.15%
Error Temperatura: 0.002%/K
Diafonía: -100 dB
Precisión Repetición: 0.05%
Error Operacional: 0.3% (voltaje y corriente)
Error Básico 25°C: 0.2% (voltaje y corriente)

Diagnósticos y Seguridad

Función Diagnósticos: Sí
Valores Sustitutos: Conectables
Alarma Diagnóstica: Sí
Monitoreo Voltaje: Sí
Ruptura Cable: Sí (solo corriente)
Cortocircuito: Sí (solo voltaje)
Overflow/Underflow: Sí
LED RUN: Verde
LED ERROR: Rojo
LED PWR: Verde
LED Estado Canal: Verde
LED Diagnóstico Canal: Rojo
LED Diagnóstico Módulo: Rojo
Nivel Seguridad: SIL2, PL d, Cat. 3

Físicas y Ambientales

Ancho: 35 mm
Alto: 147 mm
Profundidad: 129 mm
Peso: 310 g
Temp. Operación Horizontal: -30°C a 60°C
Temp. Operación Vertical: -30°C a 40°C
Altitud Máx: 5000 m
Aislamiento: 707 V DC (prueba tipo)
Diferencia Potencial Permisible: 8 V DC
Separación Potencial: Canales-backplane, Canales-L+
Grupos Canales: 4

Contenido del Paquete

Módulo analógico de salida AQ 4xU/I ST
Elemento de alimentación
Soporte de blindaje
Terminal de tierra
(Conector frontal a ordenar por separado)

Certificaciones

CE
UKCA
UL
FM
IECEx
ATEX
China RoHS
CCC-Ex
Siemens EcoTech
EPD

Clasificaciones

eClass 14: 27-24-22-01
eClass 12: 27-24-22-01
eClass 9.1: 27-24-22-01
eClass 9: 27-24-22-01
eClass 8: 27-24-22-01
eClass 7.1: 27-24-22-01
eClass 6: 27-24-22-01
ETIM 10: EC001420
IDEA 4: 3602
UNSPSC 15: 32-15-17-05

Documentación

Apagado Seguro SIL2/PL d
