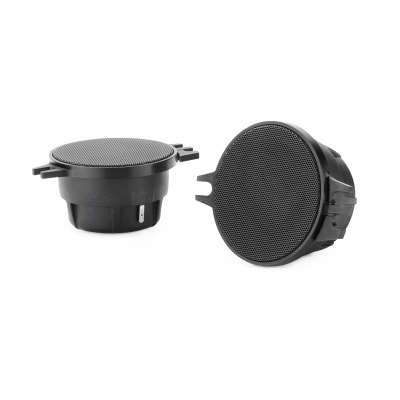

JL Audio® / Car Audio / Altavoces Marinos 2 vías / 2.75 in (72 mm) / Potencia RMS 40 W / Amplificación 25-75 W por canal / Eficiencia 86.5 dB (1W/1m) / Impedancia 4 ohm / Respuesta de frecuencia 410-20000 Hz

• Potencia RMS nominal: 40 W
• Rango de amplificación recomendada: 25 a 75 W RMS por canal
• Eficiencia de sensibilidad: 86.5 dB a 1W/1m
• Impedancia nominal: 4 ohmios
• Respuesta de frecuencia: 410 Hz a 20 000 Hz
• Tipo de filtro de cruce requerido: Paso alto a 550 Hz, 12 dB/octava
• Filtro incluido: Filtro de cruce de paso alto pasivo
• Alternativa de filtro: Filtro activo ajustado a paso alto a 550 Hz, 12 dB/octava

*Nota: El uso de filtros inadecuados causará daños no cubiertos por garantía. La respuesta de frecuencia inicia en 410 Hz, requiriendo subwoofer para reproducción de rango completo.

• Diámetro total del altavoz (①): 72 mm (2.85 in)
• Diámetro de corte requerido (②): 64 mm (2.51 in)
• Altura del perfil del altavoz (③): 7 mm (0.28 in)
• Profundidad de montaje (④): 37 mm (1.45 in)
• Condición de instalación: Ubicación seca exclusivamente
• Requisito de superficie: Plana para hermeticidad óptima
• Cable recomendado: Cobre sin oxígeno (OFC) 16 AWG (1.3 a 1.5 mm²)
• Cable no recomendado: Aluminio revestido de cobre (CCA)
• Calibre para distancias 0-8.5 m (0-28 ft): 16 AWG (1.3 a 1.5 mm²)
• Calibre para distancias 8.5-21 m (28-69 ft): 12 AWG (3 a 4 mm²)
• Calibre carga 2 ohmios 0-4 m (0-14 ft): 16 AWG (1.3 a 1.5 mm²)
• Calibre carga 2 ohmios 4-10.5 m (14-35 ft): 12 AWG (3 a 4 mm²)

• Taladro y brocas
• Destornillador Phillips
• Cortador de cables
• Peladores de cables
• Herramienta de crimpado
• Cable de altavoz OFC 16 AWG

• Opción 1: Utilizar posición de tornillos de montaje adecuada para la aplicación específica del vehículo
• Opción 2: Retirar pestaña no utilizada para montaje del altavoz

• Desconectar fuente de alimentación del sistema de audio antes de instalación
• Verificar espacio suficiente según profundidad de montaje
• Mantener cables alejados de objetos afilados
• Utilizar pasacables al atravesar paneles
• Proteger terminales contra cortocircuitos
• Verificar polaridad positivo/negativo en conexiones
• Asegurar fijación firme a superficie de montaje
• Recomendada instalación por profesional certificado
