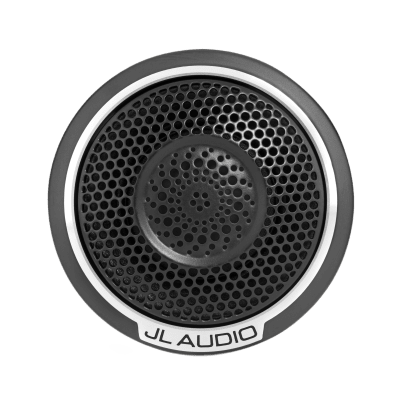

JL Audio® C7 / Tweeter Componente 1 pulgada (25 mm) / Diafragma de Aluminio con Recubrimiento de Corindón Cerámico / Suspensión de Seda Tratada con Borde S-Roll / Motor Neodimio con Bobina Under-Hung / Respuesta 3 kHz - 30 kHz / 1

JL Audio® C7 / Tweeter Componente 1 pulgada (25 mm) / Diafragma de Aluminio con Recubrimiento de Corindón Cerámico / Suspensión de Seda Tratada con Borde S-Roll / Motor Neodimio con Bobina Under-Hung / Respuesta 3 kHz - 30 kHz / 1

Marca: JL AUDIO
Modelo: 10-03128-00
Agotado
$ 8,623.00 - $ 8,623.00
$ 8,623.00
$ 8,623.00 - $ 8,623.00
$ 8,623.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 10-03128-00

El C7-100ct es un tweeter componente de 1 pulgada (25 mm) diseñado para ofrecer rendimiento de alta frecuencia de referencia en sistemas de audio automotriz de alta fidelidad. Utiliza un diafragma de aleación de aluminio con recubrimiento de corindón cerámico, combinado con una suspensión de seda tratada con borde s-roll, que proporciona reproducción detallada de frecuencias agudas y respuesta off-axis excepcional. El motor de alta densidad incorpora un imán de neodimio de grado superior con topología U-Yoke y bobina under-hung devanada con alambre de aluminio revestido de cobre sobre un former de aluminio, optimizado mediante herramientas FEA avanzadas para reducir distorsión de orden par e IMD/AMD. La geometría del alojamiento acústico está diseñada para incrementar la sensibilidad en un ancho de banda específico, contribuyendo a aplanar la respuesta de frecuencia y controlar la directividad. El diseño incluye ferrofluido en el entrehierro magnético que actúa como elemento de suspensión trasera, combinado con el surround de seda para proporcionar amortiguamiento óptimo sin restringir excesivamente la excursión. El sistema admite montaje superficial o empotrado (flush-mount) con accesorios incluidos, y requiere la conexión obligatoria de un capacitor de protección de 15 µF contra transitorios eléctricos.

Características Generales

  • Tipo de Altavoz: Tweeter Componente
  • Diámetro Nominal: 1 pulgada. (25 mm)
  • Impedancia Nominal (Znom): 4 ohmios
  • Manejo de Potencia Continua: 100W
  • Potencia Recomendada de Amplificador: 50-150W (RMS)
  • Peso Neto: 0.25 lbs. (110 g)
  • Resistencia de Bobina de Voz (Re): 3.20 ohmios
  • Resonancia en Aire Libre (Fs): 1450 Hz
  • Eficiencia de Referencia (no): 0.267%
  • Eficiencia: 86.5 dB @ 1W/1m | 92.5 dB @ 1W/0.5m
  • Sensibilidad: 89.5 dB @ 2.83V/1m
  • Diafragma: Aleación de aluminio con recubrimiento de corindón cerámico
  • Suspensión: Seda tratada con borde s-roll
  • Suspensión Trasera: Ferrofluido en entrehierro magnético
  • Imán: Neodimio de grado superior
  • Topología de Motor: U-Yoke
  • Tipo de Bobina: Under-hung (bobina corta)
  • Material de Bobina: Alambre de aluminio revestido de cobre
  • Former de Bobina: Aluminio
  • Optimización Magnética: FEA (Análisis de Elementos Finitos)
  • Control de Directividad: Geometría de alojamiento acústico optimizada
  • Capacitor de Protección: 15 µF incluido (obligatorio en todas las instalaciones)
  • Compatibilidad de Crossover: No se recomienda uso de redes crossover pasivas
Ancho de Banda de Diseño
  • Filtros 48 dB/octava: 3 kHz - 30 kHz
  • Filtros 24 dB/octava: 4 kHz - 30 kHz
  • Filtros 12 dB/octava: 5 kHz - 30 kHz

*Notas: Estos puntos de partida recomendados requieren mediciones in-vehicle para optimizar el crossover según la ubicación del altavoz y la acústica del vehículo.

Configuraciones de Sistema Recomendadas
  • Sistema 3 vías C7:
  • Woofer C7-650cw: Low-Pass 24 dB/octava Linkwitz-Riley @ 400 Hz, Offset 0 dB
  • Midrange C7-350cm: High-Pass 24 dB/octava Linkwitz-Riley @ 480 Hz, Low-Pass 24 dB/octava Linkwitz-Riley @ 3500 Hz, Offset 0 dB
  • Tweeter C7-100ct: High-Pass 24 dB/octava Linkwitz-Riley @ 4500 Hz, Offset -1.0 dB
  • Sistema 2 vías C7:
  • Tweeter C7-100ct: High-Pass 24 dB/octava Linkwitz-Riley @ 4000 Hz, Offset -1.0 dB
Físicas y Dimensiones
  • Diámetro frontal (brida): 2.13 in. (54 mm)
  • Altura total (montaje superficial): 1.06 in. (27 mm)
  • Altura de cuerpo (sin brida): 0.73 in. (19 mm)
  • Profundidad de montaje (base): 0.33 in. (8 mm)
  • Diámetro de corte para flush-mount: 1.88 in. (48 mm)
  • Diámetro exterior de fixture flush-mount: 2.16 in. (55 mm)
  • Profundidad requerida trasera (flush-mount): 1.75 in. (44 mm) mínimo
  • Peso: 0.25 lbs. (110 g)
Opciones de Montaje
  • Montaje Superficial: Requiere perforación de tres orificios (dos para cables, uno para tornillo de montaje). Útil cuando no hay suficiente espacio trasero para la estructura del imán.
  • Montaje Empotrado (Flush-Mount): Requiere orificio de 1.88 in. (48 mm) de diámetro. Mínimo 1.75 in. (44 mm) de espacio trasero para clip de resorte y tornillo de máquina de 1 pulgada. En aplicaciones de profundidad limitada, puede ser necesario acortar el tornillo o usar uno más corto (no incluido).
  • Mecanismo de fijación: Ranuras de bloqueo indentadas en el cuerpo del tweeter que se alinean con pestañas en las paredes interiores del fixture. Instalación por presión y giro horario.
Instalación del Capacitor de Protección
  • Valor: 15 µF, bipolar
  • Función: Protección contra daños por transitorios eléctricos (encendido/apagado)
  • Advertencia: NO es sustituto de filtrado high-pass; debe conectarse en TODAS las instalaciones
  • Conexión: En serie con el cable positivo (+) del tweeter; puede conectarse en cualquier dirección por ser bipolar
  • Ubicación: Lugar seco, lo más cercano posible al tweeter
  • Aislamiento: Aislar terminales del capacitor para evitar contacto con metal expuesto
  • Fijación: Usar bridas de plástico o sujetador similar para evitar desprendimiento por vibración o impacto
  • Advertencia de garantía: El daño por no conectar el capacitor de protección NO está cubierto por garantía
