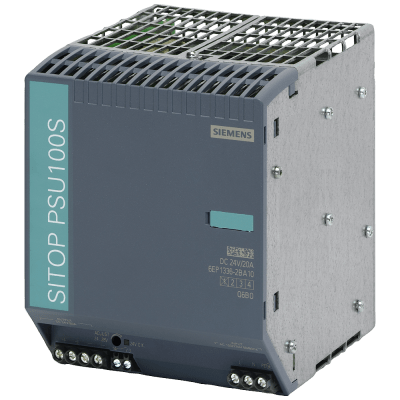

Fuente de Alimentación Estabilizada SITOP PSU100S / 1-Phase AC 120/230 V / 24 V DC / 20 A / 480 W / Eficiencia 90% / Ajustable 24-28 V / Montaje DIN Rail / IP20 / SELV

• Eficiencia: 90%
• Pérdida de potencia: 53 W típico (a Vout nominal, Iout nominal)
• MTBF a 40 °C: 1,778,916 h
• Rizado residual máx.: 150 mV
• Pico de tensión máx.: 240 mV
• Tolerancia global de tensión: 3%
• Precisión de regulación – fluctuación lenta de entrada: 0.5%
• Precisión de regulación – fluctuación lenta de carga óhmica: 1%
• Precisión de regulación – fluctuación rápida de entrada ±15%: 1% típico
• Precisión de regulación – escalón de carga 50/100/50%: 3% típico
• Tiempo de establecimiento máx.: 10 ms
• Tiempo de respuesta máx.: 1.5 s
• Tiempo de subida de tensión típico: 50 ms
• Tiempo de subida de tensión máx.: 500 ms
• Buffering ante fallo de red: mín. 20 ms (a Vin = 120/230 V)
• Capacidad de sobretensión de entrada: 2.3 × Vin nominal, 1.3 ms

*Especificaciones a tensión de entrada nominal y temperatura ambiente +25 °C (salvo indicación contraria).

• Protección contra cortocircuito: Desconexión electrónica, rearranque automático
• Umbral de disparo típico: 21 A
• Corriente de cortocircuito permanente RMS máx.: 7 A
• Sobrecarga en operación normal: 150% Iout nominal hasta 5 s/min
• Sobrecarga en arranque típica: 35 A (100 ms)
• Sobrecarga en operación típica: 35 A (100 ms)
• Protección contra sobretensión: < 60 V
• Aislamiento galvánico entrada-salida: Sí
• Clasificación de salida: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)
• Clase de protección: Class I
• Corriente de fuga máx.: 3.5 mA
• Corriente de fuga típica: 1 mA
• Protección IP: IP20
• Fusible interno: T 10 A (no accesible)
• Protección recomendada en alimentación: Interruptor magnetotérmico desde 10 A característica C o interruptor 3RV2411-1JA10 (120 V) / 3RV2411-1FA10 (230 V)

• Dimensiones (An × Al × Pr): 115 × 145 × 150 mm
• Ancho de instalación × Altura de montaje: 120 mm × 245 mm
• Peso neto: 2.4 kg
• Corriente de entrada a 120 V: 7.5 A
• Corriente de entrada a 230 V: 3.5 A
• Limitación de corriente de arranque a 25 °C máx.: 11 A
• Valor I²t máx.: 10 A²·s
• Temperatura de operación: 0 a 70 °C (convección natural)
• Derating: +60 a +70 °C: 5%/K
• Temperatura de transporte: -40 a +85 °C
• Temperatura de almacenamiento: -40 a +85 °C
• Categoría climática IEC 60721: Clase 3K3, 5–95% sin condensación
• Separación requerida superior/inferior: 50 mm / 50 mm
• Separación requerida izquierda/derecha: 0 mm / 0 mm
• Montaje: Riel DIN EN 60715 35×7.5/15
• Alineación en fila: Sí

• Tipo de conexión: Bornes de tornillo
• Entrada (L1, N, PE): 1 borne de tornillo c/u para 0.2–4 mm² (unifilar/finamente trenzado)
• Salida (+, -): 2 bornes de tornillo c/u para 0.2–4 mm²
• Contactos auxiliares (13, 14 – señal de alarma): 1 borne de tornillo c/u para 0.14–1.5 mm²

• Emisión de interferencias: EN 55022 Class B
• Limitación de armónicos: EN 61000-3-2
• Inmunidad a interferencias: EN 61000-6-2
• Marcado CE: Sí
• Aprobación UL: cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
• Marcado UKCA: Sí
• Aprobación EAC: Sí
• Certificación BIS: Sí (R-41183539)
• Certificado CB: Sí
• Aprobación marina DNV: Sí
• NEC Class 2: No
• IECEx / ATEX: No
• UL HazLoc / FM: No

• Declaración Ambiental de Producto (EPD): Sí
• Potencial de calentamiento global total [CO₂ eq]: 1,707.2 kg
• Durante fabricación: 47.4 kg
• Durante operación: 1,658.2 kg
• Después del fin de vida útil: 0.72 kg
