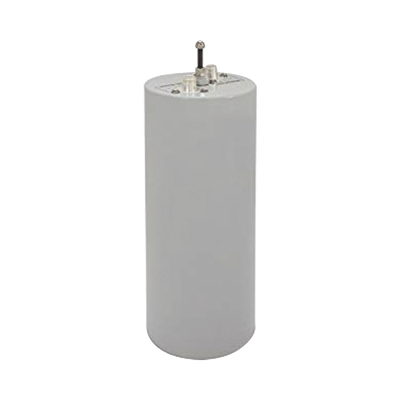

Filtro Cavidad Pasa Banda, 400-512 MHz, 350 Watt, N Hembras.

Name: Filtro Cavidad Pasa Banda, 400-512 MHz, 350 Watt, N Hembras.
Brand: TELEWAVE, INC
SKU: TWPC-4505-1
Price: 20514.0 MXN
Availability: OutOfStock

Marca: TELEWAVE, INC

Modelo: TWPC-4505-1

Agotado

$ 20,514.00 - $ 20,514.00

$ 20,514.00

$ 20,514.00 - $ 20,514.00

$ 20,514.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Generales

Frecuencia: 400-512 MHz
Impedancia: 50 Ω
VSWR Máximo: 1.5:1
Longitud Eléctrica: ¾ de longitud de onda
Temperatura de Operación: -30°C a +70°C

Especificaciones Eléctricas

Pérdida por Inserción: 0.5 a 2.0 dB (ajustable)
Potencia Máxima: 350 W (a 0.5 dB de pérdida)
Estabilidad de Frecuencia: Estable con compensador mecánico
Conectores: N Hembra (opcional UHF Hembra)

Características Físicas

Dimensiones (Diámetro x Alto): 13 x 60 cm
Peso: 2.3 kg
Peso de Envío: 3.6 kg
Construcción: Aluminio 6061-T6, plata y cobre berilio

Aplicaciones

Rechaza frecuencias fuera de la banda para mejorar la selectividad
Protección contra desensibilización de receptores
Reducción de ruido de lado del transmisor
Diseñado para ambientes exigentes y sitios densamente poblados

Construcción y Diseño

Placas superiores mecanizadas para ajuste preciso
Tuners de plata y contactos de cobre berilio para bajo y alta confiabilidad
Construcción con aluminio anodizado para resistencia a la corrosión
Diseño con compensador mecánico para estabilidad térmica
Sistema de montaje flexible para instalación vertical u horizontal

Potencia por Pérdida

0.5 dB: 350 W
1.0 dB: 250 W
2.0 dB: 150 W

Componentes de Construcción

Conductor interno: Cobre plateado
Varilla de ajuste: Invar
Contactos: Cobre berilio
Acabado: Pintura epóxica gris

Selectividad

Atenuación: Ver figura 1
Ajuste de acoplamiento: 0.5 dB a 2.0 dB
Rechaza frecuencias fuera de banda
