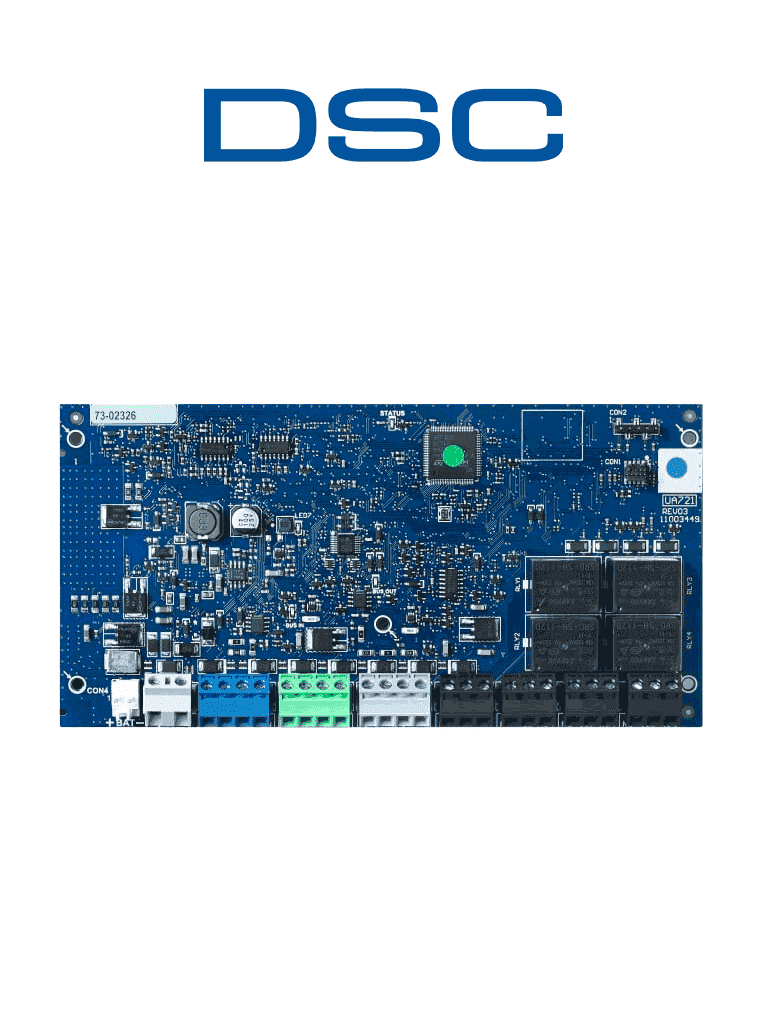

DSC HSM3204CXPCB - Módulo Fuente Supervisada 2A con 4 salidas programables PGM de alta corriente y Extensor de Bus compatible con Power Series PRO

Información general

El modulo HSM3204CX es un repetidor y aislador de comunicación Corbus con cuatro salidas de relé altas actualmente compatibles con los paneles Power Series Pro 1.0. El módulo contiene una fuente de alimentación para recargar Corbus.

Especificaciones técnicas

• Consumo de corriente de la placa: 25 mA (estado activado / desactivado) / 150 mA (alarma)
• Dimensiones del módulo: 191mm x 97mm
• Índices de salida AUX: 10.8VDC-12.5VDC -15%-+10%
• Rizado en voltaje de salida: 600mVp-p Max.
• No se requieren dispositivos de protección contra sobretensiones en las salidas
• Almacenamiento: Batería recargable de 12VDC (Reemplace batería cada 3 ó 5 años).
• Capacidad de la batería: 4 Ah, 7Ah (2 x7Ah) o 17Ah máximo
• Alarma de bajo voltaje: 11.6VDC, y se restaura la alarma al llegar a 12.5VDC.
• Bajo voltaje en Corbus (Terminal roja): 6VDC
• Protección de descarga profunda de la batería: (corte a 9.2VDC)
