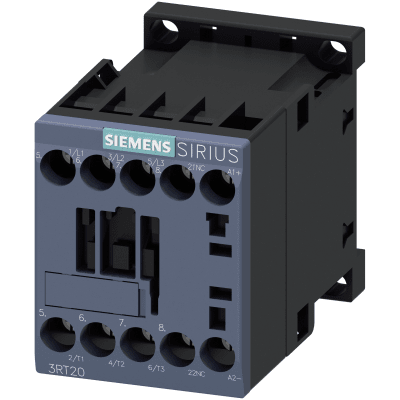

Contactor de Potencia SIRIUS 3RT2 / AC-3e/AC-3 9 A / 4 kW a 400 V / 3 Polos / 24 V DC / 1 NC Auxiliar / Bornes de Tornillo / Tamaño S00 / IP20 / Montaje en Carril DIN 35 mm

Contactor de Potencia SIRIUS 3RT2 / AC-3e/AC-3 9 A / 4 kW a 400 V / 3 Polos / 24 V DC / 1 NC Auxiliar / Bornes de Tornillo / Tamaño S00 / IP20 / Montaje en Carril DIN 35 mm

Marca: SIEMENS
Modelo: 3RT2016-1BB42
Agotado
$ 1,804.00 - $ 1,804.00
$ 1,804.00
$ 1,804.00 - $ 1,804.00
$ 1,804.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 3RT2016-1BB42

Siemens modelo: 3RT2016-1BB42

Contactor de potencia de la serie SIRIUS 3RT2, diseñado para aplicaciones de control de motores y conmutación de cargas en entornos industriales. Equipado con bobina de excitación a 24 V DC con potencia de cierre y retención de 4 W, y contactos auxiliares instantáneos de 1 NC integrados. Su arquitectura de tamaño S00 permite montaje en carril DIN de 35 mm según DIN EN 60715, con posibilidad de montaje lateral sin restricciones de espaciado. El dispositivo cumple con las categorías de utilización AC-3e y AC-3 para conmutación de motores de jaula de ardilla, con capacidad de 9 A y 4 kW a 400 V, extendiendo su rango hasta 690 V en aplicaciones de alta tensión. Incorpora protección IP20 en el frontal con seguridad de contacto por dedos según IEC 60529, y está certificado para funciones de seguridad con contactos espejo según IEC 60947-4-1, permitiendo su uso en aplicaciones de parada de seguridad relacionadas con la seguridad funcional.

Características Generales

  • Marca: Siemens
  • Línea: SIRIUS
  • Designación: Contactor de potencia
  • Tipo: 3RT2
  • Tamaño: S00
  • Circuito principal: 3 polos, 3 NO
  • Contacto auxiliar: 1 NC instantáneo
  • Tensión de bobina: 24 V DC
  • Tipo de conexión: Bornes de tornillo
  • Montaje: Carril DIN 35 mm y tornillo
  • Montaje lateral: Sí
  • Protección frontal: IP20
  • Protección contra contacto: Seguridad de dedos (finger-safe)
  • Peso neto: 292 g
  • Código de referencia IEC 81346-2: Q
  • Prohibición de sustancias: 10/01/2009
Circuito Principal - Corriente Operativa
  • AC-1 a 400 V, 40°C: 22 A
  • AC-1 hasta 690 V, 40°C: 22 A
  • AC-1 hasta 690 V, 60°C: 20 A
  • AC-3 a 400 V: 9 A
  • AC-3 a 500 V: 7.7 A
  • AC-3 a 690 V: 6.7 A
  • AC-3e a 400 V: 9 A
  • AC-3e a 500 V: 7.7 A
  • AC-3e a 690 V: 6.7 A
  • AC-4 a 400 V: 8.5 A
  • AC-5a hasta 690 V: 19.4 A
  • AC-5b hasta 400 V: 7.4 A
  • AC-6a n=20 a 230/400/500 V: 5.3 A
  • AC-6a n=20 a 690 V: 5 A
  • AC-6a n=30 a 230/400 V: 3.5 A
  • AC-6a n=30 a 500 V: 3.6 A
  • AC-6a n=30 a 690 V: 3.3 A
  • AC-4 ciclos ~200000 a 400 V: 4.1 A
  • AC-4 ciclos ~200000 a 690 V: 3.3 A
  • DC-1 1 vía a 24/60 V: 20 A
  • DC-1 1 vía a 110 V: 2.1 A
  • DC-1 1 vía a 220 V: 0.8 A
  • DC-1 1 vía a 440/600 V: 0.6 A
  • DC-1 2 vías serie a 24/60 V: 20 A
  • DC-1 2 vías serie a 110 V: 12 A
  • DC-1 2 vías serie a 220 V: 1.6 A
  • DC-1 2 vías serie a 440 V: 0.8 A
  • DC-1 2 vías serie a 600 V: 0.7 A
  • DC-1 3 vías serie a 24/60/110/220 V: 20 A
  • DC-1 3 vías serie a 440 V: 1.3 A
  • DC-1 3 vías serie a 600 V: 1 A
  • DC-3/DC-5 1 vía a 24 V: 20 A
  • DC-3/DC-5 1 vía a 60 V: 0.5 A
  • DC-3/DC-5 1 vía a 110 V: 0.15 A
  • DC-3/DC-5 2 vías serie a 24 V: 20 A
  • DC-3/DC-5 2 vías serie a 60 V: 5 A
  • DC-3/DC-5 2 vías serie a 110 V: 0.35 A
  • DC-3/DC-5 3 vías serie a 24/60/110 V: 20 A
  • DC-3/DC-5 3 vías serie a 220 V: 1.5 A
  • DC-3/DC-5 3 vías serie a 440/600 V: 0.2 A
  • Sección mínima circuito principal AC-1: 4 mm²
Circuito Principal - Potencia y Frecuencia
  • Potencia AC-3 a 230 V: 2.2 kW
  • Potencia AC-3 a 400 V: 4 kW
  • Potencia AC-3 a 500 V: 4 kW
  • Potencia AC-3 a 690 V: 5.5 kW
  • Potencia AC-3e a 230 V: 2.2 kW
  • Potencia AC-3e a 400 V: 4 kW
  • Potencia AC-3e a 500 V: 4 kW
  • Potencia AC-3e a 690 V: 5.5 kW
  • Potencia AC-4 ~200000 ciclos a 400 V: 2 kW
  • Potencia AC-4 ~200000 ciclos a 690 V: 2.5 kW
  • Potencia aparente AC-6a n=20 a 230 V: 2 kVA
  • Potencia aparente AC-6a n=20 a 400 V: 3.6 kVA
  • Potencia aparente AC-6a n=20 a 500 V: 4.6 kVA
  • Potencia aparente AC-6a n=20 a 690 V: 5.9 kVA
  • Potencia aparente AC-6a n=30 a 230 V: 1.3 kVA
  • Potencia aparente AC-6a n=30 a 400 V: 2.4 kVA
  • Potencia aparente AC-6a n=30 a 500 V: 3.1 kVA
  • Potencia aparente AC-6a n=30 a 690 V: 4 kVA
  • Frecuencia sin carga a DC: 10 000 l/h
  • Frecuencia operativa AC-1 máx: 1 000 l/h
  • Frecuencia operativa AC-2 máx: 750 l/h
  • Frecuencia operativa AC-3 máx: 750 l/h
  • Frecuencia operativa AC-3e máx: 750 l/h
  • Frecuencia operativa AC-4 máx: 250 l/h
Corriente de Corta Duración y Vida Útil
  • Icw 1 s (estado frío, 40°C): 155 A
  • Icw 5 s (estado frío, 40°C): 111 A
  • Icw 10 s (estado frío, 40°C): 86 A
  • Icw 30 s (estado frío, 40°C): 66 A
  • Icw 60 s (estado frío, 40°C): 55 A
  • Vida mecánica contactor típica: 3 000 000 ciclos
  • Vida mecánica con bloque auxiliar electrónico: 500 000 ciclos
  • Vida mecánica con bloque auxiliar estándar: 1 000 000 ciclos
  • Vida útil máxima (seguridad): 20 años
Circuito de Control
  • Tipo de tensión: DC
  • Tensión nominal bobina: 24 V DC
  • Factor rango operativo inicial: 0.8
  • Factor rango operativo final: 1.1
  • Potencia cierre bobina: 4 W
  • Potencia retención bobina: 4 W
  • Tiempo cierre a DC: 30 ... 100 ms
  • Tiempo apertura a DC: 7 ... 13 ms
  • Tiempo arco: 10 ... 15 ms
  • Versión control: Estándar A1 - A2
Circuito Auxiliar
  • Contactos NC instantáneos: 1
  • Contactos NO instantáneos: 0
  • AC-12 máximo: 10 A
  • AC-15 a 230 V: 10 A
  • AC-15 a 400 V: 3 A
  • AC-15 a 500 V: 2 A
  • AC-15 a 690 V: 1 A
  • DC-12 a 24 V: 10 A
  • DC-12 a 48/60 V: 6 A
  • DC-12 a 110 V: 3 A
  • DC-12 a 125 V: 2 A
  • DC-12 a 220 V: 1 A
  • DC-12 a 600 V: 0.15 A
  • DC-13 a 24 V: 10 A
  • DC-13 a 48/60 V: 2 A
  • DC-13 a 110 V: 1 A
  • DC-13 a 125 V: 0.9 A
  • DC-13 a 220 V: 0.3 A
  • DC-13 a 600 V: 0.1 A
  • Fiabilidad contactos: 1 fallo por 100 millones (17 V, 1 mA)
Datos Eléctricos y Aislamiento
  • Pérdida potencia AC estado caliente: 0.9 W
  • Pérdida potencia AC por polo: 0.3 W
  • Pérdida potencia sin carga típica: 4 W
  • Tipo cálculo pérdidas: Cuadrático
  • Tensión aislamiento circuito principal (grado 3): 690 V
  • Tensión aislamiento circuito auxiliar (grado 3): 690 V
  • Resistencia sobretensión circuito principal: 6 kV
  • Resistencia sobretensión circuito auxiliar: 6 kV
  • Tensión máxima separación protectiva bobina-contactos: 400 V
  • Tensión operativa máxima AC-3: 690 V
  • Tensión operativa máxima AC-3e: 690 V
Datos Físicos y Ambientales
  • Altura: 58 mm (2.3 in)
  • Ancho: 45 mm (1.8 in)
  • Profundidad: 73 mm (2.9 in)
  • Peso: 292 g
  • Altitud instalación máx: 2000 m
  • Temperatura operación: -25 ... +60 °C
  • Temperatura almacenamiento: -55 ... +80 °C
  • Humedad relativa mínima: 10%
  • Humedad relativa a 55°C (IEC 60068-2-30): 95%
  • Resistencia choque impulso rectangular DC: 6.7g/5ms, 4.2g/10ms
  • Resistencia choque senoidal DC: 10.5g/5ms, 6.6g/10ms
Montaje y Conexiones
  • Posición montaje: ±180° rotación en superficie vertical; inclinación ±22.5°
  • Montaje lateral: Sí
  • Fijación: Tornillo y snap-on en carril DIN 35 mm (DIN EN 60715)
  • Conexión circuito principal: Bornes tornillo
  • Conexión circuito auxiliar/control: Bornes tornillo
  • Conexión contactos auxiliares: Bornes tornillo
  • Conexión bobina: Bornes tornillo
  • Sección conductores principales sólido: 0.5 ... 4 mm²
  • Sección conductores principales trenzado: 0.5 ... 4 mm²
  • Sección conductores principales fino con terminal: 0.5 ... 2.5 mm²
  • AWG conductores principales: 20 ... 12
  • Sección conductores auxiliares sólido/trenzado: 0.5 ... 4 mm²
  • Sección conductores auxiliares fino con terminal: 0.5 ... 2.5 mm²
  • AWG conductores auxiliares: 20 ... 12
  • Espaciado montaje lateral adelante: 10 mm
  • Espaciado montaje lateral arriba/abajo: 10 mm
  • Espaciado montaje lateral lado: 0 mm
  • Espaciado partes puestas a tierra adelante/arriba/lado: 10 mm
  • Espaciado partes puestas a tierra abajo: 6 mm
  • Espaciado partes vivas adelante/arriba/abajo: 10 mm
  • Espaciado partes vivas lado: 6 mm
Seguridad Funcional y Certificaciones
  • Contacto espejo IEC 60947-4-1: Sí
  • Accionamiento positivo IEC 60947-5-1: No
  • Apto función seguridad: Sí
  • Apto conmutación OFF seguridad: Sí
  • Proporción fallos peligrosos baja demanda (SN 31920): 40%
  • Proporción fallos peligrosos alta demanda (SN 31920): 73%
  • Valor B10 alta demanda (SN 31920): 100 000
  • Tasa fallos baja demanda (SN 31920): 100 FIT
  • Tipo dispositivo ISO 13849-1: Tipo 3
  • Sobredimensionamiento ISO 13849-2: Necesario
  • Tipo dispositivo seguridad IEC 61508-2: Tipo A
  • Prueba vida útil desgaste: Necesaria
  • Calificación auxiliares UL: A600 / O600
Protección de Cortocircuito
  • Disyuntor miniatura circuito auxiliar hasta 230 V: Característica C: 10 A; 0.4 kA
  • Fusible circuito principal coordinación tipo 1: gG: 35 A (690 V, 100 kA), aM: 20 A (690 V, 100 kA), BS88: 35 A (415 V, 80 kA)
  • Fusible circuito principal coordinación tipo 2: gG: 20 A (690 V, 100 kA), aM: 16 A (690 V, 100 kA), BS88: 20 A (415 V, 80 kA)
  • Fusible circuito auxiliar: gG: 10 A (500 V, 1 kA)
Ratings UL/CSA
  • FLA motor AC 3 fases 480 V: 7.6 A
  • FLA motor AC 3 fases 600 V: 9 A
  • HP motor monofásico 110/120 V: 0.33 hp
  • HP motor monofásico 230 V: 1 hp
  • HP motor 3 fases 200/208 V: 2 hp
  • HP motor 3 fases 220/230 V: 3 hp
  • HP motor 3 fases 460/480 V: 5 hp
  • HP motor 3 fases 575/600 V: 7.5 hp
Impacto Ambiental
  • CO2 eq fabricación: 1.42 kg
  • CO2 eq operación: 152 kg
  • CO2 eq fin de vida: -0.305 kg
  • CO2 eq total: 153 kg
