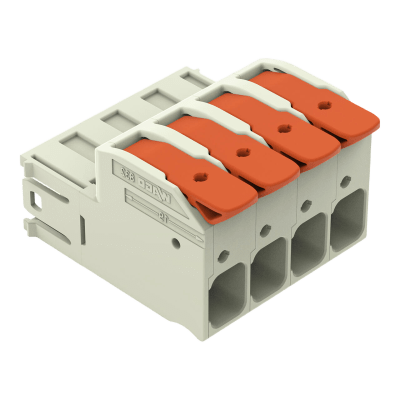

Conector Macho Serie MCS / Push-in CAGE CLAMP® / 16 mm² / 4 Polos / Paso 10.16 mm (0.4 in) / 76 A - 1000 V / Contactos Plateados / Palanca Naranja / Protegido contra Error al Conectar

IEC/EN 60664-1

• Categoría de Sobretensión: III / III / II
• Grado de Polución: 3 / 2 / 2
• Tensión Asignada: 1000 V
• Tensión de Choque Asignada: 8 kV
• Corriente Asignada: 76 A

UL 1059

• Grupo B: 600 V / 66 A
• Grupo C: 600 V / 66 A

UL 1977

• Tensión Asignada: 600 V
• Corriente Asignada: 85 A

CSA

• Grupo B: 600 V / 66 A
• Grupo C: 600 V / 66 A

• Tecnología: Push-in CAGE CLAMP®
• Accionamiento: Palanca
• Conductor Rígido: 0.75 – 16 mm² / 18 – 4 AWG
• Conductor Flexible: 0.75 – 25 mm² / 18 – 4 AWG
• Conductor Flexible con Puntera Aislada: 0.75 – 16 mm²
• Conductor Flexible con Puntera No Aislada: 0.75 – 16 mm²
• Longitud de Pelado: 18 – 20 mm (0.71 – 0.79 in)
• Conexiones por Polo: 1
• Ángulo de Entrada: 0° respecto al ángulo de conexión
• Tipo de Conexión Plug-In: Conector macho para conductor
• Inserción de Rígidos: Directa, sin herramientas
• Inserción de Flexibles: Mediante palanca de accionamiento

• Fórmula Longitud: L = (n.º polos × paso) + 1.3 mm
• Material de Aislamiento: Tereftalato de polibutileno (PBT)
• Clase de Inflamabilidad UL 94: V0
• Grupo de Materiales: I
• Material de Contacto: Cobre electrolítico (ECu)
• Revestimiento de Contacto: Plateado
• Material del Resorte de Presión: Acero de clema CrNi (cromo-níquel)
• Color del Actuador: Naranja
• Carga de Fuego: 0.67 MJ
• Rango de Temperatura Límite: -60 a +120 °C
• Temperatura de Procesamiento: -35 a +60 °C

• GTIN: 4055143748988
• N.º Arancel Aduanero: 85366930000
• UNSPSC: 39121409
• eCl@ss 10.0: 27-14-11-06
• ETIM 10.0: EC001284
• ECCN: NO US CLASSIFICATION
• RoHS: Cumple, sin exención

Homologaciones

• DEKRA: EN 61984 — Cert. 71-129306
• UL: UL 1977 — UL-US-L45171-12-60218102-2
