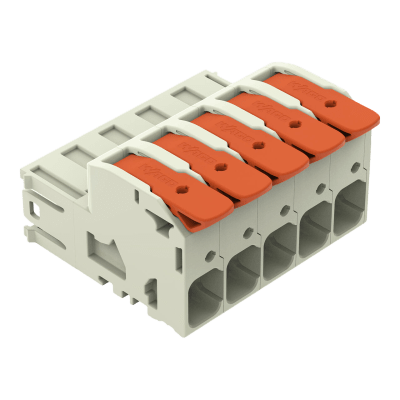

Conector Macho / Push-in CAGE CLAMP® / 5 Polos / 16 mm² / Paso 10.16 mm (0.4 in) / 76 A / 1000 V / Contactos Plateados / Palanca / Serie 832

Conector Macho / Push-in CAGE CLAMP® / 5 Polos / 16 mm² / Paso 10.16 mm (0.4 in) / 76 A / 1000 V / Contactos Plateados / Palanca / Serie 832

Marca: WAGO
Modelo: 832-1205
Agotado
$ 352.00 - $ 352.00
$ 352.00
$ 352.00 - $ 352.00
$ 352.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 832-1205





WAGO modelo: 832-1205

El conector macho WAGO 832-1205 de la serie 832 incorpora la tecnología Push-in CAGE CLAMP®, ofreciendo una conexión eléctrica de alta fiabilidad para conductores de hasta 16 mm² en aplicaciones industriales. Diseñado con 5 polos y un paso de 10.16 mm (0.4 in), este conector permite la inserción directa de conductores rígidos y flexibles con puntera sin necesidad de herramientas, mientras que la palanca de accionamiento naranja facilita la conexión y desconexión de conductores flexibles sin puntera. Sus contactos de cobre electrolítico (ECu) con revestimiento de plata garantizan una conductividad óptima y resistencia a la corrosión, soportando corrientes de hasta 76 A según IEC/EN 60664-1 y 85 A según UL 1977 a 600 V. La protección 100% contra error de conexión, el sistema de codificación variable y la protección contra giro aseguran una instalación segura en entornos industriales exigentes, cumpliendo con las homologaciones internacionales CB, CSA, DEKRA, KEMA/KEUR y UL.

Características Generales

  • Tecnología de Conexión: Push-in CAGE CLAMP®
  • Tipo de Accionamiento: Palanca (actuador naranja)
  • Número de Polos: 5
  • Puntos de Conexión Totales: 5
  • Potenciales Totales: 5
  • Niveles: 1
  • Paso: 10.16 mm (0.4 in)
  • Sección Transversal: 0.75 … 16 mm² (rígido) / 0.75 … 25 mm² (flexible)
  • Longitud de Pelado: 18 … 20 mm (0.71 … 0.79 in)
  • Ángulo de Entrada del Conductor: 0°
  • Protección contra Error de Conexión: 100% (Sí)
  • Protección contra Giro: Sí
  • Codificación Variable: Sí
  • Tipo de Contacto: Conector macho para conductor
  • Revestimiento de Contacto: Plateado
  • Color: Gris claro
  • Serie: 832 (SISTEMA MULTICONEXIÓN MCS)
Datos Eléctricos

IEC/EN 60664-1

  • Categoría de Sobretensión: III / III / II
  • Grado de Polución: 3 / 2 / 2
  • Tensión Asignada: 1000 V
  • Tensión de Choque Asignada: 8 kV
  • Corriente Asignada: 76 A

UL 1059

  • Grupos B, C: 600 V / 66 A

UL 1977

  • Tensión Asignada: 600 V
  • Corriente Asignada: 85 A

CSA

  • Grupos B, C: 600 V / 66 A


Datos de Conexión
  • Tecnología: Push-in CAGE CLAMP®
  • Accionamiento: Palanca
  • Conductor Rígido: 0.75 … 16 mm² / 18 … 4 AWG
  • Conductor Flexible: 0.75 … 25 mm² / 18 … 4 AWG
  • Flexible c/Puntera Aislada: 0.75 … 16 mm²
  • Flexible c/Puntera No Aislada: 0.75 … 16 mm²
  • Longitud de Pelado: 18 … 20 mm (0.71 … 0.79 in)
  • Inserción Directa: Conductores rígidos y flexibles con puntera sin herramienta
  • Extracción: Mediante palanca para todo tipo de conductor
Físicas y Materiales
  • Material de Aislamiento: Tereftalato de Polibutileno (PBT)
  • Clase de Inflamabilidad UL 94: V0
  • Material de Contacto: Cobre Electrolítico (ECu)
  • Revestimiento de Contacto: Plateado
  • Material del Resorte: Acero CrNi (Cromo-Níquel)
  • Grupo de Materiales: I
  • Carga de Fuego: 0.828 MJ
  • Color: Gris claro
  • Color del Actuador: Naranja
  • Rango de Temperatura Límite: -60 … +120 °C
  • Temperatura de Procesamiento: -35 … +60 °C
  • Fórmula Dimensional: L = (n.º de polos x paso) + 1.3 mm
