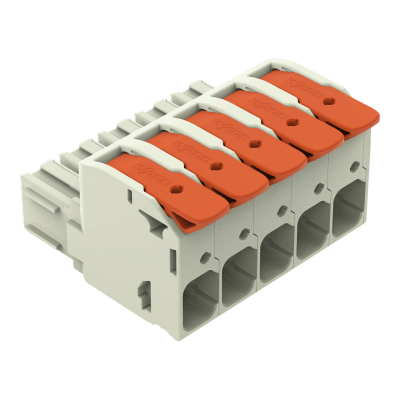

Conector Hembra / Push-in CAGE CLAMP® / Accionamiento por Palanca / 16 mm² / 5 Polos / Paso 10.16 mm / 76 A / 1000 V / Contactos Plateados / 100% Protegido contra Error al Conectar

Conector Hembra / Push-in CAGE CLAMP® / Accionamiento por Palanca / 16 mm² / 5 Polos / Paso 10.16 mm / 76 A / 1000 V / Contactos Plateados / 100% Protegido contra Error al Conectar

Marca: WAGO
Modelo: 832-1105
Agotado
$ 320.00 - $ 320.00
$ 320.00
$ 320.00 - $ 320.00
$ 320.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 832-1105



WAGO modelo: 832-1105

El conector hembra WAGO 832-1105 de la serie MCS (Multi Connection System) está diseñado para aplicaciones industriales que requieren conexiones eléctricas de alta fiabilidad con capacidad de hasta 16 mm² y 76 A conforme a IEC/EN 60664-1. Incorpora la tecnología Push-in CAGE CLAMP® con accionamiento por palanca, permitiendo la inserción directa de conductores rígidos y flexibles con puntera sin necesidad de herramientas, con una longitud de pelado de 18 a 20 mm. Su arquitectura de 5 polos con paso de 10.16 mm ofrece protección del 100% contra errores de conexión, complementada con contactos de cobre electrolítico (ECu). Fabricado en tereftalato de polibutileno (PBT) con clasificación de inflamabilidad UL 94 V0, este conector soporta temperaturas límite de -60 a +120 °C y cumple con las normativas IEC/EN 60664-1 para tensiones asignadas de hasta 1000 V con categoría de sobretensión III y grado de polución 3. El sistema MCS incluye bornas sin capacidad de ruptura conforme a DIN EN 61984, por lo que no deben conectarse ni desconectarse bajo tensión o carga, siendo ideal para aplicaciones en automatización industrial, distribución de energía y sistemas de control que demandan conexiones libres de mantenimiento.

Características Generales

  • Sistema de Conexión: Push-in CAGE CLAMP® con accionamiento por palanca
  • Número de Polos: 5 polos
  • Paso entre Terminales: 10.16 mm (0.4 in)
  • Capacidad de Cableado: 16 mm²
  • Tipo de Contacto: Conector hembra para conductor
  • Protección contra Error al Conectar: 100%
  • Revestimiento de Contacto: Plateado
  • Color: Gris claro / Actuador naranja
  • Codificación Variable: Sí
  • Protección contra Giro: Sí
  • Niveles de Conexión: 1
  • Número Total de Potenciales: 5
Datos Eléctricos

Según IEC/EN 60664-1

  • Tensión Asignada: 1000 V
  • Tensión de Choque Asignada: 8 kV
  • Corriente Asignada: 76 A
  • Categoría de Sobretensión: III / II
  • Grado de Polución: 3 / 2

Según UL 1059

  • Tensión Asignada: 600 V (Grupos B, C)
  • Corriente Asignada: 66 A (Grupos B, C)

Según UL 1977

  • Tensión Asignada: 600 V
  • Corriente Asignada: 85 A

Según CSA

  • Tensión Asignada: 600 V (Grupos B, C)
  • Corriente Asignada: 66 A (Grupos B, C)


Datos de Conexión
  • Tecnología de Conexión: Push-in CAGE CLAMP®
  • Tipo de Accionamiento: Palanca
  • N.º Total Puntos de Conexión: 5
  • N.º Total de Potenciales: 5
  • Conductor Rígido: 0.75 … 16 mm² / 18 … 4 AWG
  • Conductor Flexible: 0.75 … 25 mm² / 18 … 4 AWG
  • Flexible con Puntera Aislada: 0.75 … 16 mm²
  • Flexible con Puntera No Aislada: 0.75 … 16 mm²
  • Longitud de Pelado: 18 … 20 mm (0.71 … 0.79 in)
  • Ángulo de Entrada del Conductor: 0°
  • Inserción de Rígidos: Directa, sin herramientas
  • Inserción de Flexibles con Puntera: Directa, sin necesidad de crimpar
  • Extracción de Conductores: Mediante palanca de accionamiento
Datos Físicos y Mecánicos
  • Paso: 10.16 mm (0.4 in)
  • Fórmula Longitud: L = (n.º de polos × paso) + 1.3 mm
  • Rango Temp. Límite: -60 … +120 °C
  • Temp. de Procesamiento: -35 … +60 °C
  • Codificación Variable: Sí
  • Protección contra Giro: Sí
  • Tipo de Contacto Enchufable: Conector hembra
  • Protección contra Error al Conectar: Sí (100%)
Datos de Material
  • Material de Aislamiento: Tereftalato de Polibutileno (PBT)
  • Clase de Inflamabilidad UL 94: V0
  • Grupo de Materiales: I
  • Material de Contacto: Cobre Electrolítico (ECu)
  • Revestimiento de Contacto: Plateado
  • Material Resorte de Presión: Acero de Clema CrNi
  • Material Resorte Adicional Hembra: Acero de Clema CrNi
  • Color: Gris claro
  • Color de Actuador: Naranja
  • Carga de Fuego: 0.797 MJ
Homologaciones
  • CB: DEKRA Certification B.V. — IEC 61984 (NL-122199)
  • CSA: CSA Group — C22.2 (70180346)
  • DEKRA: DEKRA Certification B.V. — EN 61984 (71-129306)
  • KEMA/KEUR: DEKRA Certification B.V. — EN 61984 (71-168766)
  • UL: UL Inc. — C22.2 No. 158 / UL 1059 / UL 1977
  • RoHS: Compliant, No Exemption
