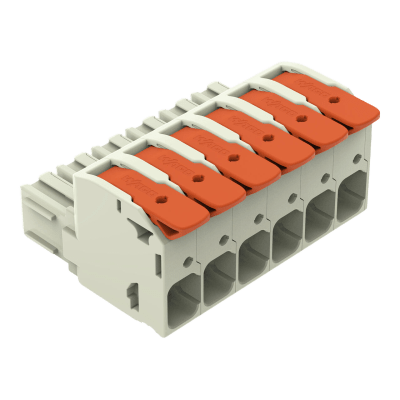

Conector Hembra/ 1 Conductor / Push-in CAGE CLAMP® / 6 Polos / Paso 10.16 mm (0.4 in) / 16 mm² / Palanca de Accionamiento / 100% Protegido contra Error al Conectar / Contactos Plateados / 1000 V / 76 A

Conector Hembra/ 1 Conductor / Push-in CAGE CLAMP® / 6 Polos / Paso 10.16 mm (0.4 in) / 16 mm² / Palanca de Accionamiento / 100% Protegido contra Error al Conectar / Contactos Plateados / 1000 V / 76 A

Marca: WAGO
Modelo: 832-1106
Agotado
$ 384.00 - $ 384.00
$ 384.00
$ 384.00 - $ 384.00
$ 384.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 832-1106



WAGO Modelo: 832-1106

El conector hembra WAGO 832-1106 de la serie MCS (Sistema Multiconnexión) está diseñado para aplicaciones industriales que requieren conexiones eléctricas de alta corriente con máxima confiabilidad. Equipado con la tecnología Push-in CAGE CLAMP®, este conector de 6 polos con paso de 10.16 mm permite la inserción directa de conductores rígidos y flexibles con puntera sin necesidad de herramientas, agilizando significativamente los procesos de instalación en campo y en planta. Su mecanismo de palanca de accionamiento facilita tanto la conexión de conductores flexibles como la extracción segura de cualquier tipo de conductor, mientras que el sistema de codificación variable y la protección del 100% contra error al conectar garantizan una instalación libre de fallos en entornos de producción. Los contactos fabricados en cobre electrolítico (ECu) con recubrimiento de plata ofrecen una conductividad superior y excelente resistencia a la corrosión, soportando corrientes nominales de hasta 76 A según IEC/EN 60664-1 y 85 A según UL 1977, con una tensión asignada de 1000 V en categoría de sobretensión III. Fabricado en tereftalato de polibutileno (PBT) con clasificación de inflamabilidad V0 según UL 94, este conector opera en un rango de temperatura límite de -60 a +120 °C, lo que lo hace adecuado para entornos industriales exigentes, tableros de control, automatización industrial y sistemas de distribución de energía donde la seguridad y la durabilidad son críticas.

Características Generales

  • Serie: 832 (MCS – Sistema Multiconnexión)
  • Sistema de Conexión: Push-in CAGE CLAMP®
  • Tipo de Accionamiento: Palanca
  • Número de Polos: 6
  • Paso: 10.16 mm (0.4 in)
  • Tipo de Contacto: Conector hembra para conductor
  • Protección contra Error al Conectar: 100%
  • Codificación Variable: Sí
  • Protección contra Giro: Sí
  • Color: Gris claro / Actuador naranja
  • Número de Puntos de Conexión: 6
  • Número de Potenciales: 6
  • Niveles: 1
  • Ángulo de Entrada del Conductor: 0°
Datos Eléctricos
  • Normativa base: IEC/EN 60664-1
  • Tensión Asignada: 1000 V
  • Tensión de Choque Asignada: 8 kV
  • Corriente Asignada (IEC): 76 A
  • Categoría de Sobretensión III: 1000 V / Grado de polución 3
  • Categoría de Sobretensión III: 1000 V / Grado de polución 2
  • Categoría de Sobretensión II: 1000 V / Grado de polución 2

Aprobaciones UL 1059:

  • Grupo B: 600 V / 66 A
  • Grupo C: 600 V / 66 A

Aprobación UL 1977:

  • Tensión Asignada: 600 V / Corriente: 85 A

Aprobaciones CSA:

  • Grupo B: 600 V / 66 A
  • Grupo C: 600 V / 66 A


Datos de Conexión
  • Tecnología de Conexión: Push-in CAGE CLAMP®
  • Tipo de Accionamiento: Palanca
  • Conductor Rígido: 0.75 … 16 mm² / 18 … 4 AWG
  • Conductor Flexible: 0.75 … 25 mm² / 18 … 4 AWG
  • Flexible con Puntera Aislada: 0.75 … 16 mm²
  • Flexible con Puntera No Aislada: 0.75 … 16 mm²
  • Longitud de Pelado: 18 … 20 mm (0.71 … 0.79 in)
  • N.º de Puntos de Conexión: 6
  • N.º de Potenciales: 6
  • Ángulo de Entrada: 0° respecto al ángulo de conexión

*Inserción directa sin herramientas para conductores rígidos y flexibles con puntera. Para conductores flexibles sin puntera, utilizar la palanca de accionamiento.

Físicas y Materiales
  • Paso: 10.16 mm (0.4 in)
  • Material de Aislamiento: Tereftalato de polibutileno (PBT)
  • Clase de Inflamabilidad UL 94: V0
  • Grupo de Materiales: I
  • Material de Contacto: Cobre electrolítico (ECu)
  • Revestimiento de Contacto: Plateado
  • Material del Resorte de Presión: Acero de clema CrNi
  • Material de Resorte Adicional: Acero de clema CrNi
  • Color del Cuerpo: Gris claro
  • Color del Actuador: Naranja
  • Carga de Fuego: 0.95 MJ
  • Temp. Límite de Operación: -60 … +120 °C
  • Temp. de Procesamiento: -35 … +60 °C
  • Fórmula Dimensional: L = (n.º de polos x paso) + 1.3 mm
Homologaciones y Certificados
  • CB: DEKRA Certification B.V. — IEC 61984 (NL-122199)
  • CSA: CSA Group — C22.2 (70180346)
  • DEKRA: DEKRA Certification B.V. — EN 61984 (71-168918)
  • KEMA/KEUR: DEKRA Certification B.V. — EN 61984 (71-168766)
  • UL: UL 1059 / C22.2 No. 158 (UL-US-L45172-6187180-82608102-1)
  • UL: UL 1977 (UL-US-L45171-12-60218102-2)
  • RoHS: Conforme, sin exención
