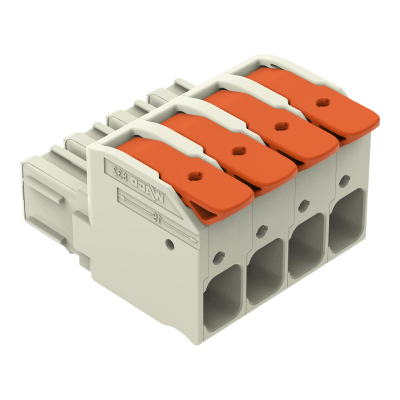

Conector Hembra / 1 Conductor / Palanca / Push-in CAGE CLAMP® / 16 mm² / Paso 10.16 mm (0.4 in) / 4 Polos / 1000 V / 76 A / Contactos Plateados / Protección 100% contra Error al Conectar / Gris Claro

• Tecnología: Push-in CAGE CLAMP®
• Conductor rígido: 0.75 … 16 mm² / 18 … 4 AWG
• Conductor flexible: 0.75 … 25 mm² / 18 … 4 AWG
• Conductor flexible con puntera aislada: 0.75 … 16 mm²
• Conductor flexible con puntera no aislada: 0.75 … 16 mm²
• Longitud de pelado: 18 … 20 mm (0.71 … 0.79 in)
• N.º total de puntos de conexión: 4
• N.º de tipos de conexión: 1

IEC/EN 60664-1:

• Tensión asignada: 1000 V
• Corriente asignada: 76 A
• Tensión de choque asignada: 8 kV
• Categoría de sobretensión: III / III / II
• Grado de polución: 3 / 2 / 2

UL 1059:

• Grupo B: 600 V / 66 A
• Grupo C: 600 V / 66 A
• Grupo D: —

UL 1977:

• Tensión asignada: 600 V / Corriente: 85 A

CSA (C22.2):

• Grupo B: 600 V / 66 A
• Grupo C: 600 V / 66 A

Dimensiones

• Profundidad: 49.8 mm (1.961 in)
• Fórmula: L = (n.º polos × paso) + 1.3 mm

Materiales:

• Aislamiento: Tereftalato de polibutileno (PBT)
• Grupo de materiales: I
• Inflamabilidad UL 94: V0
• Resorte de presión: Acero CrNi
• Resorte adicional: Acero CrNi
• Material de contacto: Cobre electrolítico (ECu)
• Revestimiento de contacto: Plateado
• Carga de fuego: 0.644 MJ

Medioambiente:

• Rango temperatura límite: -60 … +120 °C
• Temperatura procesamiento: -35 … +60 °C

• CB: DEKRA Certification B.V. — IEC 61984 (NL-122199)
• CSA: CSA Group — C22.2 (70180346)
• DEKRA: DEKRA Certification B.V. — EN 61984 (71-129306)
• KEMA/KEUR: DEKRA Certification B.V. — EN 61984 (71-168766)
• UL: UL 1059 / C22.2 No. 158 / UL 1977
• ECCN: NO US CLASSIFICATION
• UNSPSC: 39121409
• eCl@ss: 27-14-11-06
• ETIM: EC001284
