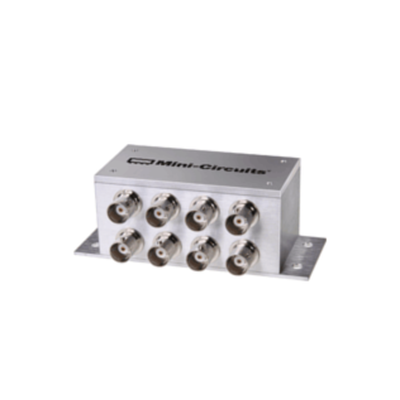

Combinador / Divisor de Potencia de 1 a 8 Salidas BNC, 0.8 dB, 1 Watt, 30 dB de Aislamiento.

Name: Combinador / Divisor de Potencia de 1 a 8 Salidas BNC, 0.8 dB, 1 Watt, 30 dB de Aislamiento.
Brand: MINI CIRCUITS
SKU: ZFSC-8-1
Price: 6802.0 MXN
Availability: OutOfStock

Marca: MINI CIRCUITS

Modelo: ZFSC-8-1

Agotado

$ 6,802.00 - $ 6,802.00

$ 6,802.00

$ 6,802.00 - $ 6,802.00

$ 6,802.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Principales

Rango de frecuencia: 0.5 a 175 MHz
Pérdida de inserción: 0.8 dB típico
Aislamiento: 30 dB típico
Desbalance de amplitud: 0.2 dB típico
Impedancia: 50Ω
Tipo de conector: BNC

Especificaciones Eléctricas

Potencia de entrada máxima: 1W
Disipación interna máxima: 0.62W
Pérdida total: 9.0 dB a 0.5 MHz
VSWR entrada: 1.36:1 a 0.5 MHz
VSWR salida: 1.13:1 a 0.5 MHz
Temperatura de operación: -55°C a 100°C
Temperatura de almacenamiento: -55°C a 100°C

Aislamiento

1-2: 42.28 dB a 0.5 MHz
1-7: 50.46 dB a 0.5 MHz
5-7: 40.88 dB a 0.5 MHz
28.57 dB a 175 MHz

Conectores

Modelo BNC: ZFSC-8-1+
Modelo SMA: ZFSC-8-1-S(+)

Dimensiones

A: 4.06' (103.12 mm)
B: 1.60' (40.64 mm)
C: 1.57' (39.88 mm)
D: 3.56' (90.42 mm)

Aplicaciones

Comunicaciones HF/VHF
Instrumentación
Sistemas de radio

Condiciones de Operación

Cumple con RoHS
Caja blindada robusta
Temperatura de operación: -55°C a 100°C

Pérdida de Inserción

0.8 dB típico
1.2 dB máximo

Desbalance de Fase

1.0 grado típico
2.5 grados máximo

Pérdida Total

9.37 dB a 0.5 MHz
9.69 dB a 175 MHz

Condiciones de Garantía

Los componentes cubiertos por este documento de especificaciones están sujetos a la garantía limitada estándar de Mini-Circuits y a los términos y condiciones. Para más información, visite el sitio web de Mini-Circuits.
