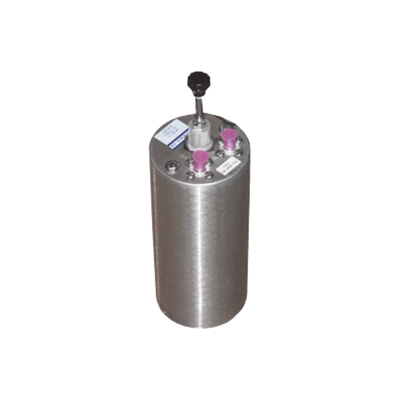

Cavidad Pasa-Banda, 806-960 MHz, 50 Ohm, 4" Diam. x 6.5" Alto, 1/4 Onda, 100 Watt, BNC Hembra.

Descripción

• El filtro Cavidad pasa-Banda, deja pasar una estrecha banda de frecuencias y atenúa todas las demás con una atenuación creciente por encima y por debajo de la frecuencia de paso.
• Es equivalente a un circuito sintonizado en paralelo y se utiliza con mayor frecuencia para la limpieza general de espurias en transmisores o para agudizar la selectividad del extremo frontal de un solo receptor con o sin amplificación.
• Las cavidades de paso de banda de TX-RX (4', 6', 8' y 10') tienen características de selectividad ajustables (bucles giratorios) para permitir un intercambio entre la pérdida de inserción (0.5-3.0 dB) y la selectividad (ajuste de pérdida por inserción).
• Existentes varios modelos de baja pérdida y alto rechazo a elegir.
• Todos los ensambles de placa / conector de bucle están chapados en plata o Alballoy® para una baja IM.
• La construcción de cavidad soldada, sonda y bucles ajustables, chapados en plata proporcionan características superiores de paso y rechazo.

Notas

• Nota: Pregunte por tiempo de entrega.
