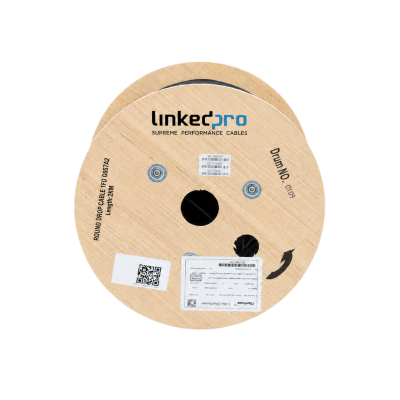

Carrete de 2 km de Fibra Óptica Tipo Drop Redonda (Figura 0) G.657A2, Monomodo, 1 Hilo, Forro de 3 mm

Carrete de 2 km de Fibra Óptica Tipo Drop Redonda (Figura 0) G.657A2, Monomodo, 1 Hilo, Forro de 3 mm

Marca: LINKEDPRO
Modelo: LPFIG0/2KM
Agotado
$ 3,553.00 - $ 3,553.00
$ 3,553.00
$ 3,553.00 - $ 3,553.00
$ 3,553.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: LPFIG0/2KM


Cable de fibra óptica monomodo tipo drop con estructura redonda diseñado para aplicaciones de distribución en entornos aéreos y ductos. Utiliza fibra óptica ITU-T G.657A2 con buffer ajustado de 0.90 mm en material LSZH de color azul, elemento de refuerzo en hilado de aramida y chaqueta exterior LSZH en color negro. La arquitectura del cable garantiza resistencia a tensiones de hasta 700 N y a compresiones de 220 N/10 cm, con un diámetro total de 3.0 mm que facilita su instalación en espacios reducidos. Cumple con especificaciones internacionales IEC 60794-4 para cables ópticos aéreos y estándares de gestión de calidad ISO 9001 y medioambiental ISO 14001. La fibra G.657A2 incorpora características de baja pérdida por curvatura, permitiendo radios de doblado de 7.5 mm con pérdidas controladas, lo que lo hace ideal para despliegues FTTH y puntos de terminación en interiores con requisitos de resistencia al fuego por material LSZH.

Características Generales

  • Tipo de producto: Cable de fibra óptica monomodo drop redondo
  • Fibra óptica: 1 núcleo, ITU-T G.657A2
  • Buffer ajustado: LSZH, color Azul, 0.90 ± 0.05 mm
  • Elemento de refuerzo: Hilado de aramida
  • Chaqueta: LSZH, color Negro
  • Aplicación: Aérea / Ducto
  • Vida útil: 20 años
  • Color de fibra: Azul
Desempeño Óptico
  • Tipo de fibra: Monomodo
  • Material de fibra: Sílice dopada
  • Diámetro de campo modal @1310 nm: 8.6 ± 0.4 µm
  • Diámetro de revestimiento: 125 ± 0.7 µm
  • No circularidad del revestimiento: ≤ 0.5%
  • Error de concentricidad núcleo/revestimiento: ≤ 0.5 µm
  • Diámetro de recubrimiento: 245 ± 5 µm
  • Longitud de onda de corte del cable (λcc): < 1260 nm
  • Atenuación @1310 nm: ≤ 0.36 dB/km
  • Atenuación @1550 nm: ≤ 0.22 dB/km
  • Longitud de onda de dispersión cero: 1300 ~ 1322 nm
  • Pendiente de dispersión cero: ≤ 0.091 ps/(nm²·km)
  • Dispersión cromática @1285~1330 nm: ≤ 3.5 ps/(nm·km)
  • Dispersión cromática @1550 nm: ≤ 18.0 ps/(nm·km)
  • Esfuerzo de prueba mínimo: ≥ 0.69 GPa, 1%
  • Coeficiente de fatiga (n): ≥ 20
Pérdida por Curvatura
  • 7.5 mm diámetro, 1 vuelta @1550 nm: ≤ 0.5 dB/km
  • 7.5 mm diámetro, 1 vuelta @1625 nm: ≤ 1.0 dB/km
  • 10 mm diámetro, 1 vuelta @1550 nm: ≤ 0.1 dB/km
  • 10 mm diámetro, 1 vuelta @1625 nm: ≤ 0.2 dB/km
  • 15 mm diámetro, 15 vueltas @1550 nm: ≤ 0.03 dB/km
  • 15 mm diámetro, 15 vueltas @1625 nm: ≤ 0.1 dB/km
Físicas y Mecánicas
  • Diámetro del cable: 3.0 ± 0.1 mm (0.12 ± 0.004 in)
  • Espesor de la vaina: 0.55 ± 0.15 mm
  • Peso del cable: 8.0 ± 1.0 kg/km
  • Tensión máxima (MAT): 700 N
  • Resistencia a aplastamiento: 220 N/10 cm
  • Temperatura de operación: -30°C ~ +65°C
Pruebas Mecánicas
  • Resistencia a la tracción (IEC 60794-1-E1): Carga de sobrecarga 55 m, tiempo de carga 10 min, cambio de pérdida ≤ 0.1 dB @1550 nm, sin daño en chaqueta ni elementos internos
  • Prueba de aplastamiento (IEC 60794-1-E3): Carga 2200 N, placa 100×100 mm, tiempo de carga 5 min, cambio de pérdida ≤ 0.1 dB @1550 nm, sin daño en chaqueta ni elementos internos
  • Prueba de impacto (IEC 60794-1-E4): Radio 12.5 mm, carga de impacto 1 J, altura de impacto 1 m, 3 puntos, 5 veces por ciclo, cambio de pérdida ≤ 0.1 dB @1550 nm, sin daño en chaqueta ni elementos internos
  • Flexión repetida (IEC 60794-1-E11A): Carga 20 × diámetro del cable, número de ciclos 30, L = 1.0 m, cambio de pérdida ≤ 0.1 dB @1550 nm, sin daño en chaqueta ni elementos internos
  • Torsión (IEC 60794-1-E7): Longitud de prueba 2 m, carga 20 N, ángulo de torsión ±180°, número de ciclos 10, cambio de pérdida ≤ 0.1 dB @1550 nm, sin daño en chaqueta ni elementos internos
Pruebas Ambientales
  • Penetración de agua (IEC 60794-1-2-F5): Temperatura 20 ± 5°C, longitud de cable 3 m, altura de agua 1 m, duración 24 h, sin penetración de agua
  • Ciclado térmico (IEC 60794-1-F1): Pasos de temperatura +20°C → -20°C → +65°C, tiempo por paso 12 h, número de ciclos 2, cambio de pérdida ≤ 0.1 dB @1550 nm, sin daño en chaqueta ni elementos internos
Contenido del Paquete
  • Cable enrollado en carrete de madera
  • Longitudes estándar: 1,000 m o 2,000 m
  • Extremos del cable asegurados al carrete
  • Caja de cartón individual por carrete

Estándares de Referencia

  • ISO 9001 - Sistemas de Gestión de Calidad
  • ISO 14001 - Sistemas de Gestión Ambiental
  • IEC 60793-1 - Fibra óptica Parte 1: Especificaciones genéricas
  • IEC 60793-2 - Fibra óptica Parte 2: Especificaciones de producto
  • IEC 60794-4 - Cables ópticos aéreos junto a líneas eléctricas
  • IEC 60794-1-2 - Procedimientos de prueba básicos de cables ópticos
  • EIA/RS-359 - Código de color de cables de fibra óptica
  • ITU-T G.650 - Definición y métodos de prueba para fibras monomodo
  • ITU-T G.652 - Características de cable de fibra óptica monomodo
  • ITU-T G.655 - Características de fibra monomodo con desplazamiento de dispersión no nulo
