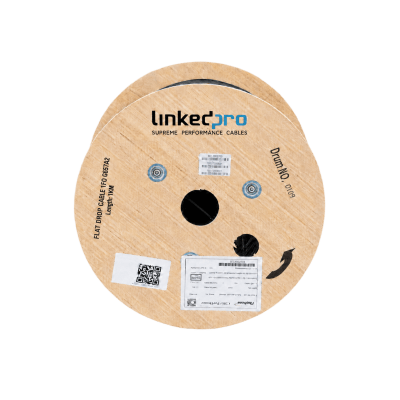

CARRETE 1 KM FIBRA OPTICA MINI FIGURA 8 G.657A2 1 HILO

Marca: LINKEDPRO
Modelo: LP-FIG8/1KM
Agotado
Precio original $ 1,509.00 - Precio original $ 1,509.00
Precio original
$ 1,509.00
$ 1,509.00 - $ 1,509.00
Precio actual $ 1,509.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: LP-FIG8/1KM




Cable de fibra óptica plano para exteriores diseñado para aplicaciones de drop y despliegue aéreo en redes de telecomunicaciones. Construcción con fibra monomodo ITU-T G.657A2 de alto rendimiento, optimizada para instalaciones con curvaturas pronunciadas gracias a su baja pérdida por flexión. La arquitectura incorpora miembro de resistencia en FRP (Fibra de Vidrio Reforzada con Polímero) dual de 2×0.50 mm y alambre mensajero de acero fosfatado de 1.0 mm para soporte estructural en tramos aéreos. La cubierta exterior en material LSZH (bajo humo y cero halógenos) proporciona retardancia a la llama y seguridad en caso de incendio. Cumple con estándares internacionales IEC 60794-4 para cables ópticos aéreos y está diseñado para soportar cargas de tensión de 600N a corto plazo y 300N a largo plazo, con resistencia a aplastamiento de 2200N/10cm en instalación. Aplicaciones profesionales incluyen despliegue FTTH (Fiber to the Home), redes de acceso de banda ancha, y distribución óptica en entornos urbanos y rurales.

Características Generales

  • Tipo de fibra: Monomodo ITU-T G.657A2
  • Número de fibras: 1 fibra
  • Color de fibra: Azul
  • Miembro de resistencia: FRP 2×0.50 mm
  • Alambre mensajero: Acero fosfatado 1.0 mm
  • Cubierta: LSZH (bajo humo, cero halógenos), color negro
  • Radio de curvatura mínimo dinámico: 30 mm
  • Diámetro del cable (nominal): 2.0 (±0.1) mm × 5.0 (±0.2) mm
  • Peso aproximado: 20 kg/km
  • Longitud estándar: 1000 m por carrete
  • Empaque: Carrete de madera en caja de cartón individual
Características Ópticas de la Fibra
  • Material de la fibra: Sílice dopada
  • Diámetro de campo modal @1310nm: 8.6±0.4 μm
  • Diámetro del revestimiento: 125±0.7 μm
  • No-circularidad del revestimiento: ≤0.5%
  • Error de concentricidad núcleo/revestimiento: ≤0.5 μm
  • Diámetro del recubrimiento: 245±5 μm
  • Longitud de onda de corte del cable (λcc): <1260 nm
  • Atenuación @1310nm: ≤0.36 dB/km
  • Atenuación @1550nm: ≤0.22 dB/km
  • Longitud de onda de dispersión cero: 1300~1322 nm
  • Pendiente de dispersión cero: ≤0.091 ps/(nm²·km)
  • Dispersión cromática @1285~1330nm: ≤3.5 ps/(nm·km)
  • Dispersión cromática @1550nm: ≤18.0 ps/(nm·km)
  • Esfuerzo de prueba mínimo: ≥0.69 GPa, 1%
  • Coeficiente de fatiga (n): ≥20
Pérdida por Flexión y Mecánicas
  • Pérdida por flexión 7.5mm ø, 1 vuelta @1550nm: ≤0.4 dB/km
  • Pérdida por flexión 7.5mm ø, 1 vuelta @1625nm: ≤0.8 dB/km
  • Pérdida por flexión 10mm ø, 1 vuelta @1550nm: ≤0.1 dB/km
  • Pérdida por flexión 10mm ø, 1 vuelta @1625nm: ≤0.2 dB/km
  • Pérdida por flexión 15mm ø, 15 vueltas @1550nm: ≤0.03 dB/km
  • Pérdida por flexión 15mm ø, 15 vueltas @1625nm: ≤0.1 dB/km
  • Resistencia a aplastamiento (instalación): 2200 N/10 cm
  • Resistencia a aplastamiento (operación): 1000 N/10 cm
  • Carga de tensión máxima (corto plazo): 600 N
  • Carga de tensión máxima (largo plazo): 300 N
Pruebas de Rendimiento
  • Resistencia a la tracción (IEC 60794-1-E1): Carga: 600N, duración: 1 min, cambio de pérdida ≤0.04 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de aplastamiento (IEC 60794-1-E3): Placa 100×100mm, duración: 1 min, cambio de pérdida ≤0.04 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de impacto (IEC 60794-1-E4): Radio: 12.5mm, carga: 1J, 3 puntos de impacto, 1 impacto por punto, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de flexión repetida (IEC 60794-1-E6): Radio de curvatura: diámetro del cable, 30 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de torsión (IEC 60794-1-E7): Longitud: 2m, carga: 20N, ángulo de torsión: ±180°, 5 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de curvatura (IEC 60794-1-E11A): Radio del mandril: 30r, 4 vueltas, 3 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
Estándares y Certificaciones
  • ISO 9001: Sistemas de Gestión de Calidad
  • ISO 14001: Sistemas de Gestión Ambiental
  • IEC 60793-1: Fibra óptica Parte 1: Especificaciones genéricas
  • IEC 60793-2: Fibra óptica Parte 2: Especificaciones de producto
  • IEC 60794-4: Cables de fibra óptica – Parte 4: Especificación seccional – Cables ópticos aéreos a lo largo de líneas eléctricas
  • IEC 60794-1-2: Cables de fibra óptica Parte 1-2: Especificación genérica, procedimientos básicos de prueba
  • EIA/RS-359: Código de color de cables de fibra óptica
  • ITU-T G.650: Definición y métodos de prueba para parámetros relevantes de fibras monomodo
  • ITU-T G.657A2: Características de cable de fibra óptica monomodo
  • ITU-T G.655: Características de fibra óptica monomodo de dispersión desplazada no nula
Contenido del Paquete
  • Cable en carrete de madera
  • Caja de cartón individual de protección
  • Extremos del cable asegurados al carrete para prevención de aflojamiento

*Longitud estándar: 1000 metros por carrete. Los extremos del cable se aseguran firmemente al carrete para evitar que el cable se afloje durante el transporte o las operaciones de colocación.
