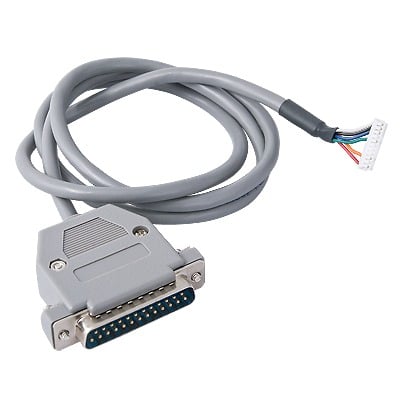

Cable para conexión de PM400 (conexión en SIMPLEX)

Name: Cable para conexión de PM400 (conexión en SIMPLEX)
Brand: SYSCOM
SKU: IRR25S
Price: 617.0 MXN
Availability: OutOfStock

Marca: SYSCOM

Modelo: IRR25S

Agotado

$ 617.00 - $ 617.00

$ 617.00

$ 617.00 - $ 617.00

$ 617.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Descripción del Arnes IRR-25S

Arnes de conexión diseñado por SYSCOM para la interfase entre radios móviles ICOM y sistemas simplex como Echo-R100 y EDM-3.

Este arnés proporciona conexión de 11 posiciones con configuración específica para compatibilidad con equipos simplex.

Configuración de Conexión

1 (Rojo): +VCC (pines 1 y 2)
3 (Naranja): COR (pin 9)
7 (Verde): Audio RX (DISC) (pin 13)
9 (Azul): Audio TX (MIC) (pin 12)
10 (Negro): Tierra (pines 14 al 25) - Malla
11 (Blanco): PTT (pin 7)

Componentes Adicionales

Puente de conexión: Entre pines 10 y 11
Resistencia: 100K, ¼ W (pines 1 y 9)

Especificaciones Técnicas

Tipo: Arnés de conexión
Conector: DB-25 de 25 pines
Posiciones utilizadas: 11 posiciones
Aplicación: Interfaz entre radios móviles ICOM y sistemas simplex

Aplicaciones

Interfaz con sistema simplex Echo-R100
Conexión con sistema EDM-3
Integración con radios móviles ICOM

Información de SYSCOM

COMUNICACION ELECTRONICA
SISTEMAS Y SERVICIOS DE COMUNICACION S. A. DE C. V.
AV. 20 DE NOVIEMBRE No. 805
TEL (614) 415-25-25 FAX 416-42-98
31000, CHIHUAHUA CHIH., MÉXICO
