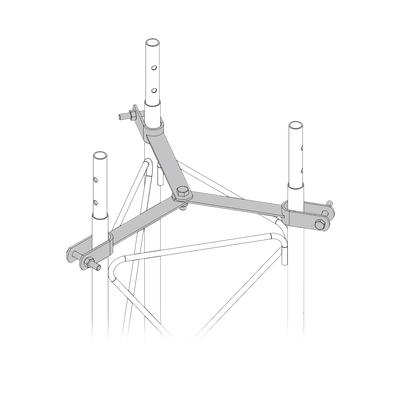

Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.

Name: Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.
Brand: SYSCOM TOWERS
SKU: SJB-35G
Price: 1051.0 MXN
Availability: InStock

Marca: SYSCOM TOWERS

Modelo: SJB-35G

$ 1,051.00 - $ 1,051.00

$ 1,051.00

$ 1,051.00 - $ 1,051.00

$ 1,051.00

IVA Incluido

Disponibilidad:

116 en stock, listo para ser enviado

Cantidad

Características Principales

Cumple normas ISO 9000 para calidad superior
Brida tipo delta con apoyo central
Distribución uniforme de tensión en cables
Galvanizado por inmersión en caliente
Incluye tornillería grado 5 y tuerca de seguridad

Aplicaciones

Para torres de sección STZ35G
Instalaciones con grandes cargas de peso
Grandes cargas superficiales de antenas
Zonas con fuertes corrientes de viento

Notas de Instalación

Instalación debe ser realizada por personal calificado
Las distancias son solo recomendaciones de instalación
Las longitudes de retenidas están calculadas para anclas a 70% de la altura
Se recomienda estudio de resistencia del suelo para cimentación
Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) según aplicación

Dimensiones

Altura Torre (m)	L1 (m)	L2 (m)	h1 (m)	h2 (m)	h3 (m)
3	2.1	-	2.5	-	-
6	4.2	-	5.4	2.7	-
9	6.3	-	8.1	4.0	-
12	8.4	-	11.0	6.0	-
15	10.5	-	14.0	9.0	4.5
18	12.6	-	17.0	11.0	5.6

Notas Adicionales

Las torres con estabilizador sustituyen a la brida ubicada a 3/4 de altura
Se recomienda instalar luces de obstrucción en todo momento
