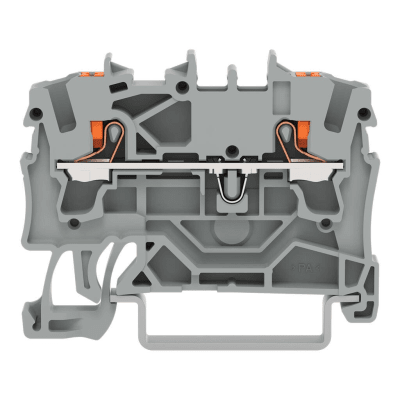

Borna de Paso / 2 Conductores / Push-in CAGE CLAMP® / 2,5 mm² / Tecla de Accionamiento / Aplicaciones Ex e II / Carril DIN 35 mm / Gris

Borna de Paso / 2 Conductores / Push-in CAGE CLAMP® / 2,5 mm² / Tecla de Accionamiento / Aplicaciones Ex e II / Carril DIN 35 mm / Gris

Marca: WAGO
Modelo: 2202-1201
Agotado
$ 31.00 - $ 31.00
$ 31.00
$ 31.00 - $ 31.00
$ 31.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 2202-1201

WAGO modelo: 2202-1201

La borna de paso serie 2202 con código 2202-1201 es un dispositivo de conexión eléctrica profesional diseñado para aplicaciones industriales y de construcción. Incorpora la tecnología Push-in CAGE CLAMP® que permite la inserción directa de conductores rígidos y flexibles con punteras sin necesidad de herramientas. Esta borna está específicamente aprobada para aplicaciones en áreas peligrosas Ex e II según las normativas ATEX e IECEx. Con dimensiones compactas de 5,2 x 48,5 x 39,5 mm (ancho x alto x profundidad), admite secciones de conductor desde 0,25 mm² hasta 4 mm² y está diseñada para montaje en carril DIN 35 x 15 y 35 x 7,5 mm. El marcaje lateral y central permite una identificación clara en los cuadros eléctricos.

Características Generales

  • Tipo: Borna de paso para 2 conductores
  • Tecnología de conexión: Push-in CAGE CLAMP®
  • Accionamiento: Tecla de accionamiento
  • Color: Gris con actuador naranja
  • Montaje: Carril DIN 35 x 15 y 35 x 7,5 mm
  • Aplicaciones: Áreas peligrosas Ex e II
  • Marcaje: Lateral y central
  • Orificio de prueba: Sí, Ø 2 mm (máx. 42 V)
Especificaciones Eléctricas
  • Tensión asignada (IEC/EN): 800 V
  • Tensión de choque: 8 kV
  • Corriente asignada: 24 A
  • Corriente máxima sección: 32 A
  • Tensión asignada (UL): 600 V
  • Corriente asignada (UL): 20 A
  • Tensión Ex e II: 550 V
  • Corriente Ex e II: 22 A
  • Corriente Ex e II con puente: 20 A
  • Pérdida de potencia: 0.7661 W por polo
  • Resistencia: 0.00133 Ω
  • Categoría de sobretensión: III
  • Grado de contaminación: 3
Datos de Conexión
  • Puntos de conexión: 2
  • Potenciales: 1
  • Niveles: 1
  • Ranuras de puenteado: 2
  • Material conductor: Cobre
  • Sección nominal: 2,5 mm²
  • Conductor rígido: 0,25 - 4 mm² (22 - 12 AWG)
  • Conductor rígido enchufable: 0,75 - 4 mm² (18 - 12 AWG)
  • Conductor flexible: 0,25 - 4 mm² (22 - 12 AWG)
  • Conductor flexible con puntera aislada: 0,25 - 2,5 mm² (22 - 14 AWG)
  • Conductor flexible con puntera enchufable: 1 - 2,5 mm² (18 - 14 AWG)
  • Longitud de pelado: 10 - 12 mm (0.39 - 0.47 in)
  • Dirección cableado: Conexión frontal
Datos Físicos y Mecánicos
  • Material aislamiento: Poliamida (PA 66)
  • Clase inflamabilidad UL 94: V0
  • Carga de fuego: 0,103 MJ
  • Color actuador: Naranja
  • Grupo materiales: I
Condiciones Ambientales
  • Temperatura procesamiento: -35°C a +85°C
  • Temperatura servicio continuo: -60°C a +105°C
  • Normativa ferroviaria: DIN EN 50155:2022-06
  • Ensayo vibración: DIN EN 61373:2011-04
  • Frecuencia vibración: 5 Hz a 150 Hz
  • Aceleración vibración: 0,101g a 0,572g
  • Direcciones ensayo: Ejes X, Y, Z
Homologaciones y Certificaciones
  • ATEX: PTB 18 ATEX 1005 U (II 2 G Ex eb IIC Gb)
  • IECEx: IECEx PTB 18.0012U (Ex eb IIC Gb)
  • UL: UL 1059 (UL-CA-L45172-6189178-11508102-1)
  • CSA: C22.2 No 158 (70173745)
  • CCC: GB/T 3836.3 (2020312313000169)
  • INMETRO: IEC 60079 (TÜV 19.0084 U)
  • Marina: ABS, BV, DNV GL, LR
