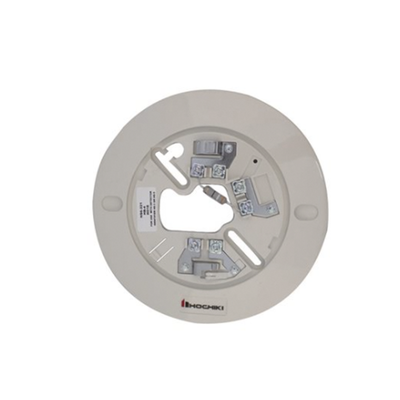

Base de 6" Para Uso en Aplicaciones de Supresión de Incendio con Detector SOC-24V (0300-04080)

Name: Base de 6" Para Uso en Aplicaciones de Supresión de Incendio con Detector SOC-24V (0300-04080)
Brand: HOCHIKI
SKU: NS6-220
Price: 297.0 MXN
Availability: OutOfStock

Marca: HOCHIKI

Modelo: NS6-220

Agotado

$ 297.00 - $ 297.00

$ 297.00

$ 297.00 - $ 297.00

$ 297.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Principales

Base de 6' para uso con detector SOC-24V
Diseño sin electrónica
Equipada con resistor
Tornillo de seguridad plástico
Disponible en colores blanco y hueso

Aplicaciones

Sistemas de detección de incendio de 2 hilos
Compatibilidad con detectores convencionales Hochiki
Sistemas de 24V y 4 hilos

Compatibilidad

Detectores fotoeléctricos: SOE-24V, SOE-24H, SOC-24V, SOC-24VN, SLR-24V, SLV-24, SLV-24N, SLV-24V, SLR-835, SLR-24H
Detectores de calor fijo/ritmo de ascenso: DCD-135/190
Modelos anteriores: DFE 135/190

Especificaciones Eléctricas

Corriente de alarma: 43mA (70mA @ 33.0V MAX)
Corriente de alarma: 93mA (136mA @ 33.0V MAX)
Corriente de alarma: 46mA (77mA @ 33.0V MAX)
Corriente de alarma: 150mA @ 15.0-33.0V MAX
Limitación de corriente: Requiere limitación externa a 150mA máximo

Dimensiones

Diámetro: 6' (152.4mm)
Tipo de montaje: Caja octogonal de 4'

Clasificaciones

UL Listed
California State Fire Marshal

Modelos Relacionados

NS6-BASE (modelo actual)
NS4-BASE
HSC-BASE

Notas de Instalación

El dispositivo de anuncio debe limitarse a 20mA @ 24VDC máximo
No limitar la corriente podría dañar el detector o causar condición de no alarma

Compatibilidad con Relés

Bases HSC-(X)R con relés Forma 'C'
Capacidad de contacto de relé: 2A @ 30VDC / 1A @ 120VAC

Información de Pedido

Modelo NS6220 (NS6-BASE) - Base de 6' para uso con detector SOC-24V
Las bases están disponibles en blanco y hueso para hacer juego con el detector
El color estándar es hueso (blanco apagado) para la mayoría de aplicaciones

Diagramas de Conexión

Sistema de 2 Hilos

Conexión a panel de control
Circuito final de línea
Dispositivo de anuncio

Sistema de 4 Hilos

Conexión de alimentación 24V
Circuito de iniciación
Contactos auxiliares

Relés y Contactos

Contactos Forma 'C'
Clasificación de contactos: 2A @ 30VDC / 1A @ 120VAC
