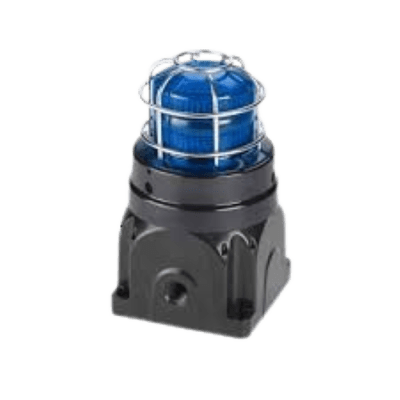

Baliza LED para Áreas Peligrosas / Ex d Montaje en Superficie / 24 VDC / Lente Azul de Perfil Alto / 8 Patrones de Parpadeo / IP66 / ATEX IECEx cULus

• Patrón 1: Encendido Permanente (Steady On) — Predeterminado
• Patrón 2: Parpadeo (Blink) — 60 SPM
• Patrón 3: Oleaje (Swell) — 60 SPM
• Patrón 4: Simulación Estroboscópica (Strobe Simulation)
• Patrón 5: Giro en Sentido Antihorario (Rotate CCW)
• Patrón 6: Giro en Sentido Horario (Rotate CW)
• Patrón 7: Oscilante (Waggle)
• Patrón 8: Molinillo (Pinwheel)
• Frecuencia Máxima: 90 FPM
• Selección: Interruptor DIP SW1 de 3 posiciones en PCB
• LED Array: Federal Signal P/N K859500823-*
• Lente: Azul, perfil alto, policarbonato — P/N K859500814-01
• Protección de Lente: P/N K859500821-01

*Precaución: No mirar directamente la luz a corta distancia. El emisor LED se calienta durante la operación.

• Voltaje de Operación: 24 VDC
• Polaridad: Sensible — DEBE OBSERVARSE la polaridad
• Tolerancia de Voltaje: +10% máximo (daños si se excede)
• Bloque de Terminales: 6 posiciones, tipo tornillo, montado en PCB
• Conexiones: Positivo (+), Negativo (–), Tierra (GND)
• Calibre Máximo de Cable: 4 mm² (12 AWG)
• Temperatura Nominal del Cable: 85 °C o superior
• Tipo de Cable: Solo cable trenzado (stranded)
• Pelado de Aislamiento: 8 mm (0.31 in)
• Par Máximo de Apriete: 0.6 Nm (5 in-lb)
• Tierra: Sección transversal del conductor de tierra debe igualar la del conductor de fase
• Entradas de Prensas: 2 x M20-1.5 x 6H
• Entradas No Usadas: Sellar con tapón de tope de latón M20-1.5 x 6g (suministrado, certificado)
• Herramientas Requeridas: Llave hexagonal A/F 1.5 mm, destornillador punta plana 2 mm, destornillador Phillips n.º 1, pelacables

• Longitud Total: 227.4 mm (8.95 in)
• Altura: 132.6 mm (5.22 in)
• Profundidad: 34.9 mm (1.38 in)
• Dimensiones Frontales: 105.9 mm x 105.9 mm (4.17 in x 4.17 in)
• Diámetro Frontal: Ø105.9 mm (5.27 in)
• Orificios de Montaje: 4 x 8.5 mm, escariados para tornillos de cabeza hueca M8
• Material del Gabinete: No metálico, resistente a la mayoría de ácidos, álcalis y químicos
• Insertos de Latón: Capacitancia 14 pF (riesgo de carga electrostática)
• Protector Metálico: Capacitancia 18 pF (riesgo de carga electrostática)
• Lubricación de Roscas: Grasa a base de silicona, no endurecible, químicamente compatible (si se requiere)
• Tornillo de Fijación: M3 hexagonal en lateral de la carcasa
• Junta Tórica: Requiere compresión completa de la cubierta contra la carcasa

• ATEX: II 2 GD Ex db op is IIC T6 Gb (Tamb -50 °C a +58 °C) / T5 (Tamb -50 °C a +70 °C)
• ATEX Polvo: Ex op is tb IIIC T85 °C Db IP66 / T100 °C Db IP66
• IECEx: IECEx BAS 15.0102X
• cULus Zona 1: Class I, Zone 1, AEx db op is IIC T4 Gb
• cULus Zona 21: Zone 21, AEx op is tb IIIC T135 °C Db IP66 (Tamb -55 °C a +70 °C)
• cULus División: Class I, Division 2, Groups A, B, C, D; Class II, Division 2, Groups F and G; Class III
• Grado IP: IP66
• Normas ATEX: EN60079-0:2012+A11:2013, EN60079-1:2014, EN60079-7:2007, EN60079-28:2007, EN60079-31:2014
• Normas IEC: IEC60079-0 6th Ed., IEC 60079-1 7th Ed., IEC 60079-7 4th Ed., IEC60079-31 2nd Ed., IEC 60079-28:2006
• Condiciones Específicas: Superficies no metálicas externas y componentes metálicos internos pueden presentar riesgo de carga electrostática

• Baliza LED G-LED-DC-D-B-H ensamblada con LED array y lente azul de perfil alto
• Tapones de tope de latón M20-1.5 x 6g (certificados para el equipo)
• Manual de Instalación y Mantenimiento (25500186)
• Placa de identificación con información de certificación
