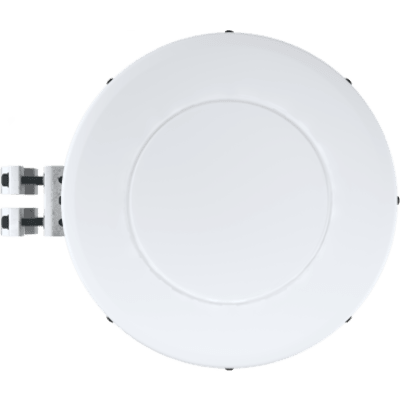

Antena Horn Sectorial / Wideband 5+6 GHz / Haz Simétrico 20° / Ganancia 21-23 dBi / TwistPort™ / IP55 / 4900-7200 MHz / Dual Linear H+V

Name: Antena Horn Sectorial / Wideband 5+6 GHz / Haz Simétrico 20° / Ganancia 21-23 dBi / TwistPort™ / IP55 / 4900-7200 MHz / Dual Linear H+V
Brand: RF ELEMENTS
SKU: SH20WB
Price: 9772.0 MXN
Availability: OutOfStock

Marca: RF ELEMENTS

Modelo: SH20WB

Agotado

$ 9,772.00 - $ 9,772.00

$ 9,772.00

$ 9,772.00 - $ 9,772.00

$ 9,772.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

RF Elements modelo: SH20WB

La SH20WB es una Antena Horn Sectorial de haz simétrico de 20° diseñada para redes inalámbricas fijas multibanda de alta escalabilidad. Opera en un rango de frecuencia ultra amplio de 4900 a 7200 MHz, cubriendo la totalidad de las bandas no licenciadas de 5 GHz y 6 GHz, con una ganancia de 21 dBi en la banda baja (4900-6000 MHz) y 23 dBi en la banda alta (6200-7200 MHz). Incorpora el conector de guía de onda TwistPort™, que permite una conexión directa y de bajas pérdidas con radios compatibles, eliminando la necesidad de pigtails y reduciendo puntos de falla. Su construcción en aluminio de alta calidad —tanto en láminas como en perfiles extrusionados—, combinada con acero inoxidable, ABS y PMMA, garantiza una resistencia excepcional a la corrosión en entornos costeros y químicamente agresivos. Con una eficiencia de haz del 93%, relación frente-espalda superior a 30 dB y VSWR ≤ 1.6, esta antena ofrece un rechazo de ruido sobresaliente, lo que la convierte en la opción óptima para clústeres AP de alta densidad y despliegues de co-ubicación.

Características Generales

Tipo de Antena: Horn Sectorial de Haz Simétrico
Conector: TwistPort™ Waveguide Connector
Rango de Frecuencia: 4900 – 7200 MHz (5 GHz + 6 GHz)
Ganancia: 21 dBi (4900-6000 MHz) / 23 dBi (6200-7200 MHz)
Ancho de Haz Azimutal (-3 dB/-6 dB): H 12°, V 14° / H 18°, V 20°
Ancho de Haz en Elevación (-3 dB/-6 dB): H 14°, V 12° / H 20°, V 18°
Polarización: Dual Linear H + V
Materiales: Aluminio, Acero Inoxidable, ABS, PMMA, Aleación de Zinc
Protección Ambiental: IP55
Montaje en Poste: 40-80 mm (1.5-3.1 in), recomendado 80 mm (3.1 in)

Desempeño RF

Rango de Frecuencia: 4900 – 7200 MHz
Ganancia (4900-6000 MHz): 21 dBi
Ganancia (6200-7200 MHz): 23 dBi
Ancho Haz Azimutal -3 dB: H 12° / V 14°
Ancho Haz Azimutal -6 dB: H 18° / V 20°
Ancho Haz Elevación -3 dB: H 14° / V 12°
Ancho Haz Elevación -6 dB: H 20° / V 18°
Eficiencia del Haz: 93% (hasta primer nulo)
Relación Frente-Espalda: ≥ 30 dB
VSWR: ≤ 1.6
Polarización: Dual Linear H + V
Impedancia: 50 Ohm

*VSWR y Polarización definidos por el alimentador de antena o radio conectado.

Físicas y Ambientales

Dimensiones del Producto: 571 × 418 × 219 mm (22.5 × 16.5 × 8.6 in)
Dimensiones Frontales: 299 × 299 mm (11.8 × 11.8 in)
Dimensiones Caja Retail: 630 × 340 × 350 mm (24.8 × 13.4 × 13.8 in)
Peso Unitario: 3.7 kg / 8.2 lbs
Peso con Empaque: 5.3 kg / 11.7 lbs
Materiales: Aluminio, Acero Inoxidable, ABS, PMMA, Aleación de Zinc
Protección Ambiental: IP55
Temperatura de Operación: -35°C a +60°C (-31°F a +140°F)
Supervivencia al Viento: 160 km/h (100 mph)
Carga de Viento Frontal/Lateral: 83/66 N a 160 km/h (100 mph)
Área Proyectada Efectiva Frontal/Lateral: 683/545 cm² (105.9/84.5 in²)
Ajuste Mecánico: ± 20° Elevación, ± 20° Azimut
Diámetro de Montaje en Poste: 40-80 mm (1.5-3.1 in)

Contenido del Paquete

Antena Horn Sectorial SH20WB con conector TwistPort™ integrado
Soporte de montaje UBR de alta resistencia
Herrajes en acero inoxidable con recubrimiento anti-adherente (anti-seize)
Radomo de ABS de alta resistencia con protección adicional PMMA
Manija integrada para despliegue ergonómico
