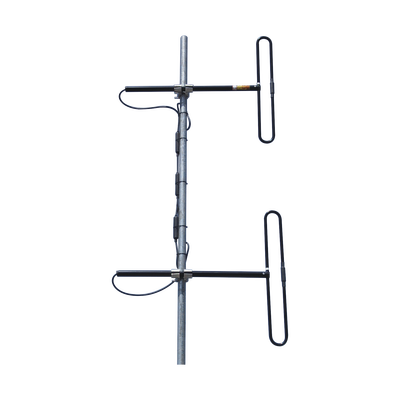

Antena Base Aérea de 2 Dipolos, 110-138 MHz, 3-5.6 dB, 28 MHz, 500 Watt, N Macho.

Name: Antena Base Aérea de 2 Dipolos, 110-138 MHz, 3-5.6 dB, 28 MHz, 500 Watt, N Macho.
Brand: TELEWAVE, INC
SKU: ANT-120D3
Price: 49573.0 MXN
Availability: OutOfStock

Marca: TELEWAVE, INC

Modelo: ANT-120D3

Agotado

$ 49,573.00 - $ 49,573.00

$ 49,573.00

$ 49,573.00 - $ 49,573.00

$ 49,573.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Principales

Rango de Frecuencia: 110-138 MHz
Dipolos: 2
Ganancia: 3-5.6 dBd
Ancho de Banda: 28 MHz
Potencia: 500 Watts
Impedancia: 50 Ohm
VSWR: 1:1.5 o menor
Apertura Vertical (3/8λ): 34º
Conector: N Macho en cable de alimentación
Protección: Aterrizaje en CD
Resistencia al Viento: 201 km/h
Dimensiones: 3.02 x 1.14 m
Peso: 6.8 kg (antena + abrazaderas)

Especificaciones de Montaje

Espaciado Horizontal: 22' (1/4λ), 2'9' (3/8λ), 3'9' (1/2λ)
Espaciado Vertical: 6'2'
Longitud de Mástil: 10' 23'
Extensión de Mástil: 6'2'
Tipo de Mástil: 2.0' Schedule 40 Galvanized Pipe
Abrazaderas: Funcionan correctamente en mástiles de 1.5' a 2.5' de diámetro
Shims ANTS420: Requeridos para mástiles de 1'-1.5'
Instalación: Drenaje en la parte inferior

Patrones de Radiación

Configuración de patrones ajustables en campo
Ajuste mediante espaciado horizontal desde la torre
Patrones disponibles: Circular, Cardioid, Bidireccional
Medición: Desde la cara del mástil al centro del dipolo
Centrado requerido en soportes para prevenir inclinación

Notas de Instalación

Mástiles de longitud mínima para control de patrón
Extensión aplicada en parte superior e inferior del array
Mástiles más largos son aceptables
Drenaje requerido en la parte inferior
Corrección de factor para características físicas de dipolos grandes

Notas Adicionales

Dipolos ajustables para diferentes patrones horizontales
Diseñada para aplicaciones en torres pequeñas
Factor de corrección incluido en dimensiones
Compatibilidad con mástiles de diferentes diámetros

Aplicaciones

Sistemas de comunicación de dos vías
Servicios de radio pública
Redes de emergencia
Comunicaciones industriales

Información Técnica Adicional

Factor de Corrección: Incluido en dimensiones de espaciado
Configuración: Array de 2 dipolos
Compatibilidad: Mástiles Rohn 25 y 45 con shims
Recomendación: Centrado en soportes para prevenir inclinación
