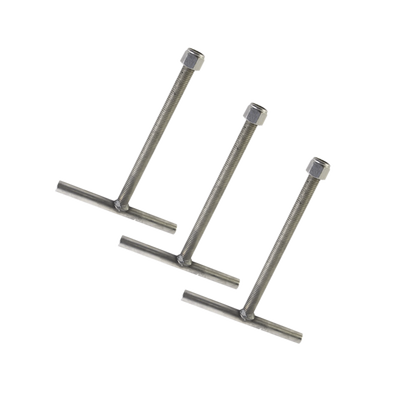

Ancla para Base para Torre Armada con Tramo STZ-90G.

Ancla para Base para Torre Armada con Tramo STZ-90G.

Marca: SYSCOM TOWERS
Modelo: SAB-90G
Agotado
$ 4,784.00 - $ 4,784.00
$ 4,784.00
$ 4,784.00 - $ 4,784.00
$ 4,784.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: SAB-90G

Características Principales

  • Diámetro del tubo: 1 1/16'
  • Material: Acero ASTM-36
  • Acabado: Galvanizado por inmersión en caliente
  • Tipo de ancla: Modelo SAB90G (3 piezas)
  • Aplicación: Para base SBA90G

Especificaciones Técnicas

  • Diámetro del tubo: 1 1/16' (19.3 mm)
  • Placa: 3/4'
  • Tubo BA60: 2-1/2 CED. 40 (51.5 mm)
  • Tubo MON-TEM: 2-1/2 CED. 40
  • Roscado: Ø 1'
  • Barreno: Pasado 19 6.4

Notas Técnicas

  • Tolerancias: ±5 cm o indicadas
  • Soldadura: Tipo AWS E7018
  • Tornillería: Grado máquina y/o inoxidable
  • Escala de plano: 1:5
  • Propiedad intelectual: Plano propiedad de SYSCOM
Dimensiones
  • Altura: 92.3 cm
  • Ancho: 85 cm
  • Profundidad: 100 cm
  • Espesor placa: 3/4'
  • Diámetro barreno: 25/32'
Identificación
  • Modelo: SAB90G
  • Plano: SBA90G-001
  • Fecha elaboración: 11/07/17
  • Elaborado por: Departamento de Ingeniería SYSCOM
