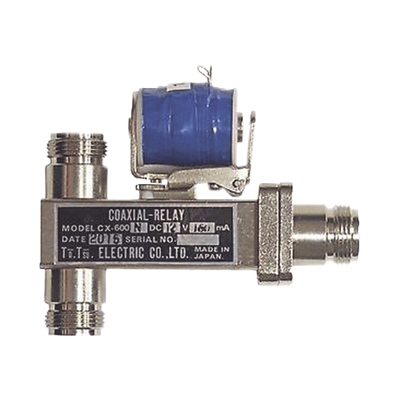

Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 500 Watt a 1 GHz.

Name: Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 500 Watt a 1 GHz.
Brand: SYSCOM
SKU: CX-600N
Price: 5095.0 MXN
Availability: OutOfStock

Marca: SYSCOM

Modelo: CX-600N

Agotado

$ 5,095.00 - $ 5,095.00

$ 5,095.00

$ 5,095.00 - $ 5,095.00

$ 5,095.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Generales

Conmutación en Repetidores o Bases
Alimentación: 10-14 Vcc (12 Vcc Nom.)
Consumo: 160 mA @12Vcc
Frecuencia Máxima: 2 GHz
Arreglo de Contactos: SPDT
Impedancia: 50 Ohm
Conectores: 3 x N Hembra
Temperatura de Operación: -25°C a +50°C
Peso: 230 gramos

Especificaciones Eléctricas

Potencia de Entrada: 500 Watt @ 1 GHz
VSWR: 1.03 a 1.25 dependiendo de frecuencia
Aislamiento: 23 a 60 dB
Pérdida de Inserción: 0.07 a 0.23 dB
Resistencia de Bobina: 88 Ohm ±10% @ 20°C

Especificaciones Mecánicas

Tiempo de Conexión: 20 ms (máx.)
Tiempo de Desconexión: 15 ms (máx.)
Esperanza de Vida: 1,000,000 operaciones
Fijación: Dos tornillos
Conexión de Cable: 3 conectores N Hembra

Rango de Frecuencia

50 MHz - VSWR 1.03
150 MHz - VSWR 1.1
500 MHz - VSWR 1.15
1000 MHz - VSWR 1.2
1500 MHz - VSWR 1.2
2000 MHz - VSWR 1.25

Características de RF

50 MHz - Aislamiento 60 dB
150 MHz - Aislamiento 48 dB
500 MHz - Aislamiento 37 dB
1000 MHz - Aislamiento 28 dB
1500 MHz - Aislamiento 26 dB
2000 MHz - Aislamiento 23 dB

Pérdida de Inserción

50 MHz - 0.07 dB
150 MHz - 0.1 dB
500 MHz - 0.15 dB
1000 MHz - 0.2 dB
1500 MHz - 0.2 dB
2000 MHz - 0.23 dB

Especificaciones de la Bobina

Voltaje Nominal: 12 Vcc
Rango de Voltaje: 10-14 Vcc
Resistencia: 88 Ohm ±10% @ 20°C
Voltaje de Dropout: 3.0 Vcc Mín.

Notas Adicionales

Voltajes opcionales disponibles bajo pedido
Para RF: 500 Watt @ 1 GHz
Soporta potencia de hasta 500 Watt
