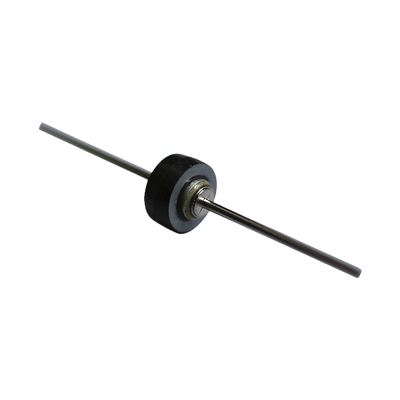

Diodo Rectificador Axial MR754 de 6 A, 400 PIV, Propósito General.

Name: Diodo Rectificador Axial MR754 de 6 A, 400 PIV, Propósito General.
Brand: SYSCOM
SKU: 4800061
Price: 50.0 MXN
Availability: OutOfStock

Marca: SYSCOM

Modelo: 4800061

Agotado

$ 50.00 - $ 50.00

$ 50.00

$ 50.00 - $ 50.00

$ 50.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Principales

Diodo rectificador axial de propósito general
Corriente promedio rectificada: 6.0 A (TA = 60°C, montaje en PCB)
Tensión inversa repetitiva pico: 400 V (MR754)
Capacidad de corriente comparable a rectificadores montados en chasis
Alta capacidad de sobrecorriente
Carcasa aislada
Paquetes sin plomo disponibles
Temperatura de operación: -65°C a +175°C

Especificaciones Eléctricas

Caída de tensión directa máxima: 0.90 V (IF = 6.0 A, TA = 25°C)
Caída de tensión directa instantánea máxima: 1.25 V (iF = 100 A, TJ = 25°C)
Corriente inversa máxima: 25 μA (TJ = 25°C, tensión DC nominal)
Corriente inversa máxima: 1.0 mA (TJ = 100°C, tensión DC nominal)
Corriente de sobretensión no repetitiva: 400 A (1 ciclo)

Características Mecánicas

Carcasa: Epoxi moldeado
Peso: Aproximadamente 2.5 gramos
Acabado: Superficies externas resistentes a la corrosión
Temperatura de soldadura en terminales: Máximo 260°C por 10 segundos
Polaridad: Banda de polaridad en el cátodo
Código de marcado: MR7xx AYYWW (xx=50,51,52,54,56 o 60; A=Lugar; YY=Año; WW=Semana)

Ratings Máximos

VRRM: 400 V
VRWM: 400 V
VRSM: 480 V
VR(RMS): 280 V
IO: 6.0 A
IFSM: 400 A

Características Térmicas

Temperatura de unión: -65°C a +175°C
RθJL (típico): 2°C/W
RθJL (máximo): 4°C/W
RθJA (típico): 25°C/W (con 1.5' x 1.5' de área de cobre en PCB)
RθJA (montaje en PCB): 40°C/W (área pequeña)

Dimensiones

A: 8.43-8.69 mm (0.332-0.342')
B: 5.94-6.25 mm (0.234-0.246')
D: 1.27-1.35 mm (0.050-0.053')
K: 25.15-25.65 mm (0.990-1.010')

Aplicaciones

Fuentes de alimentación
Circuitos rectificadores
Circuitos de protección contra polaridad inversa
Convertidores de potencia
Sistemas industriales

Información de Pedido

Para el dispositivo MR754:

MR754: Empaque axial con plomo
MR754G: Empaque axial sin plomo (1000 unidades/caja)
MR754RL: Empaque axial en cinta y carrete
MR754RLG: Empaque axial sin plomo en cinta y carrete (800 unidades)
