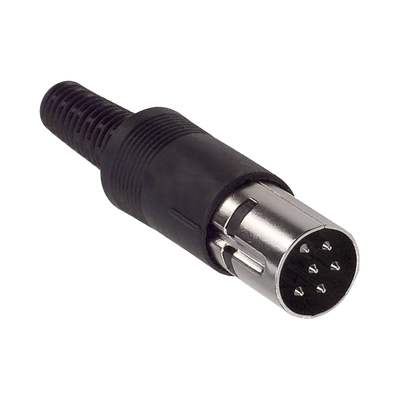

Conector Mini-DIN, Plug Circular de 6 Posiciones, Pin Machos, para Cable.

Name: Conector Mini-DIN, Plug Circular de 6 Posiciones, Pin Machos, para Cable.
Brand: SYSCOM
SKU: CP-1060-ND
Price: 44.0 MXN
Availability: OutOfStock

Marca: SYSCOM

Modelo: CP-1060-ND

Agotado

$ 44.00 - $ 44.00

$ 44.00

$ 44.00 - $ 44.00

$ 44.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Principales

Alivio de tensión integrado
Configuración de 6 posiciones (modelo CP1060ND)
Contactos tipo macho
Rango de 3 a 13 pines en diferentes modelos
Cumple con estándares RoHS

Especificaciones Eléctricas

Tensión nominal: 100 Vac
Tensión de operación: 12 Vdc
Corriente nominal: 1 A (100 Vac), 2 A (12 Vdc)
Resistencia de contacto: 30 mΩ
Resistencia de aislamiento: 100 MΩ (a 500 Vdc)
Tensión de prueba: 1,000 Vac durante 1 minuto

Especificaciones Mecánicas

Fuerza de inserción: 4 kg
Fuerza de extracción: 3.5 kg
Temperatura de operación: 5°C a 70°C
Resistencia mecánica: 5,000 ciclos
Material contactos: Latón con níquel (modelos 30-80)
Material carcasa: Acero con níquel

Configuración de Pines

Modelo CP1060ND: 6 posiciones
SD-30: 3 pines
SD-40: 4 pines
SD-50: 5 pines a 180°
SD-70: 7 pines
SD-80: 8 pines a 270°
SD-130: 13 pines

Dimensiones

Longitud total: 50.6 mm (1.992')
Diámetro exterior: 15.8 mm (0.622')
Profundidad de inserción: 9.0 mm (0.354')
Diámetro interior: 6.5 mm (0.256')
Ángulo de montaje: 60° para modelo SD-60

Materiales

Contactos: Latón con níquel
Carcasa: Acero con níquel
Aislante: PBT (modelos 30-80)
Boquilla: EVA

Compatibilidad

Compatible con estándar DIN 45322
Adecuado para cable estándar de 6 posiciones
Interfaz Mini-DIN estándar

Aplicaciones Típicas

Conexión de señales en equipos electrónicos
Interfaz para periféricos y accesorios
Conexión de audio/video en equipos profesionales
Sistemas de control industrial
Equipos de medición y prueba

Notas de Instalación

Verificar orientación correcta antes de conectar
Utilizar herramientas adecuadas para terminación
Asegurar alivio de tensión en el cable
Evitar fuerzas excesivas durante inserción
Verificar continuidad después de la instalación

Información Adicional

Garantía: 1 año limitada
No autorizado para uso en sistemas de soporte vital
No se recomienda para aplicaciones de alta confiabilidad crítica
Cumple con estándares industriales de conectores DIN

Historial de Revisiones

1.06: Actualización de marca (02/19/2020)
1.05: Actualización de hoja de datos (10/16/2018)
1.04: Actualización de hoja de datos (05/22/2017)
1.03: Corrección posicionamiento pin central SD-80 (09/13/2013)
1.02: Actualización de carcasas (04/12/2012)
1.01: Aplicación de nueva plantilla (02/15/2012)
1.0: Lanzamiento inicial (02/23/2006)
