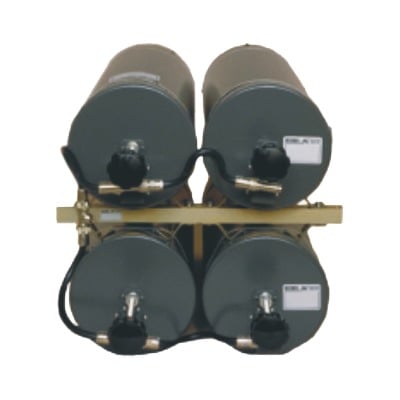

Duplexer VHF, para 143-156 MHz, para Potencia Máxima de Entrada de 250 W (ciclo continuo).

Duplexer VHF, para 143-156 MHz, para Potencia Máxima de Entrada de 250 W (ciclo continuo).

Marca: DB SPECTRA
Modelo: DB-4060-WOCB
Agotado
$ 98,148.00 - $ 98,148.00
$ 98,148.00
$ 98,148.00 - $ 98,148.00
$ 98,148.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: DB-4060-WOCB

Características Principales

  • Frecuencia: 143-156 MHz
  • Aislamiento: Mínimo 80 dB
  • Pérdida por Inserción: Máximo 1.5 dB
  • Potencia Máxima: 250 W (ciclo continuo)
  • Configuración: 4 cavidades (2 transmisor, 2 receptor)
  • Conectores: N Hembra
  • Temperatura de Operación: -30 a 60°C
  • Montaje: EIA 19-inch Rack

Especificaciones Eléctricas

  • Impedancia: 50 Ω
  • Separación de Frecuencias: 0.5 MHz (mínimo)
  • VSWR Máximo: 1.5:1
  • Pérdida de Retorno: 14 dB
  • Atenuación de Ruido: 80 dB

Especificaciones Mecánicas

  • Construcción: Aluminio/Black
  • Diámetro de Cavitación: 8' / 203 mm
  • Dimensiones: 19.3' (489 mm) Ancho × 34.5' (876.3 mm) Alto × 20.1' (511 mm) Profundo
  • Peso Neto: 105 lb / 48 kg
  • Tipo de Gabinete: Sin gabinete (WOC)
Aplicaciones
  • Sistemas VHF duplex con espaciado cercano de frecuencias
  • Comunicaciones marinas (canal 16, 156.8 MHz)
  • Sistemas de radio profesional
  • Estaciones base VHF
Diseño y Construcción
  • Cavidades coaxiales de 8' de diámetro
  • Cable coaxial doblemente blindado
  • Barra de Invar para estabilidad térmica
  • Configuración de paso de banda y rechazo de banda
Opciones de Configuración
  • DB4060: 4 cavidades
  • DB4062: 6 cavidades (requiere gabinete mayor)
  • Opciones de frecuencia:
    • A: 138-144 MHz
    • B: 143-156 MHz
    • C: 154-174 MHz
    • BC: 143-156 y 154-174 MHz
Curvas de Selectividad
  • 4 cavidades (DB4060): 0.5 MHz separación
  • 6 cavidades (DB4062): 0.3 MHz separación

Nota:

Este duplexer VHF está diseñado para acoplar dos transmisores, dos receptores o dos unidades simplex a una antena común con separación de frecuencia de 0.5 MHz o más. La configuración de 4 cavidades (2 transmisor, 2 receptor) permite un aislamiento de 80 dB entre canales.
