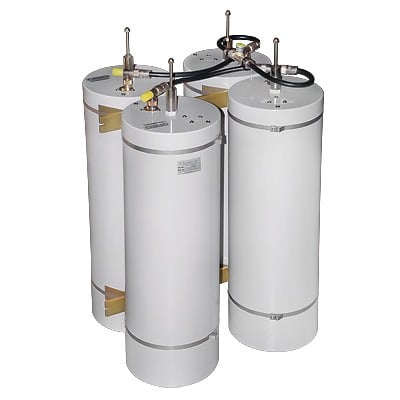

Duplexer Pasa-Banda-Rechazo de Banda, 148-174 MHz, 4 Cavidades (8"Dia.) 500 kHz, 1.5 dB, 350 Watt, N Hembras.

Name: Duplexer Pasa-Banda-Rechazo de Banda, 148-174 MHz, 4 Cavidades (8"Dia.) 500 kHz, 1.5 dB, 350 Watt, N Hembras.
Brand: TELEWAVE, INC
SKU: TPRD-1584
Price: 125304.0 MXN
Availability: OutOfStock

Marca: TELEWAVE, INC

Modelo: TPRD-1584

Agotado

$ 125,304.00 - $ 125,304.00

$ 125,304.00

$ 125,304.00 - $ 125,304.00

$ 125,304.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Principales

Frecuencia de operación: 148-174 MHz
Cavidades: 4 (8' diámetro)
Separación de frecuencia mínima: 500 kHz
Pérdida por inserción: 1.5 dB (TX/RX a antena)
Potencia máxima: 350 watts
Aislamiento: 80 dB a ±500 kHz
VSWR máximo: 1.5:1
Temperatura de operación: -30°C a +70°C
Rechazo de ruido TX: 80 dB a ±500 kHz

Especificaciones Mecánicas

Montaje: 19' rack mount
Conectores: N hembra (opcional UHF hembra)
Acabado: Pintura acrílica color gris
Peso: 15 kg (33 lb)
Dimensiones: 710 x 483 x 430 mm (28' x 19' x 17')
Material: Placa superior de aluminio de ¼ pulgada
Construcción: Conductores exteriores de aluminio con soldadura completa

Diseño y Construcción

El duplexer TPRD-1584 está diseñado para operación en estaciones base, permitiendo la operación simultánea de transmisor y receptor a través de una antena común. Su diseño de 4 cavidades de 8' de diámetro proporciona aislamiento máximo con espaciado de frecuencias cercano hasta 500 kHz.

Características de construcción:

Sintonizadores plateados
Contactos de cobre-berilio de alta conductividad
Varillas de ajuste de Invar roscadas para estabilidad térmica
Construcción robusta para operación prolongada sin mantenimiento

La pérdida por inserción y la selectividad pueden ajustarse mediante la rotación de los bucles de conexión calibrados, permitiendo optimización del rendimiento según las condiciones específicas de instalación.

Aplicaciones

El TPRD-1584 está diseñado específicamente para sistemas de comunicaciones profesionales que requieren aislamiento máximo entre transmisor y receptor, incluso con separaciones de frecuencia reducidas. Es ideal para:

Sistemas de radio troncalizados
Instalaciones de repetidores
Sistemas de comunicación pública
Aplicaciones industriales críticas

Su diseño compacto y estándar de 19' permite una fácil integración en racks estándar de telecomunicaciones.

Rendimiento

El duplexer TPRD-1584 ofrece un rendimiento excepcional en ambientes desafiantes:

Aislamiento de 80 dB a ±500 kHz
Rechazo de ruido y productos espurios del transmisor
Protección avanzada del receptor contra señales no deseadas
Estabilidad térmica gracias a componentes de alta precisión

La construcción de aluminio con placa superior de ¼ pulgada y conductores exteriores soldados asegura una conexión mecánica y eléctrica robusta.

Opciones y Compatibilidad

El TPRD-1584 es compatible con configuraciones estándar de montaje en rack y ofrece opciones de conectores:

Conectores estándar: N hembra
Opción de conectores UHF hembra
Diseño estándar 19' para montaje en rack
